🔴 MÔ TẢ SẢN PHẨM

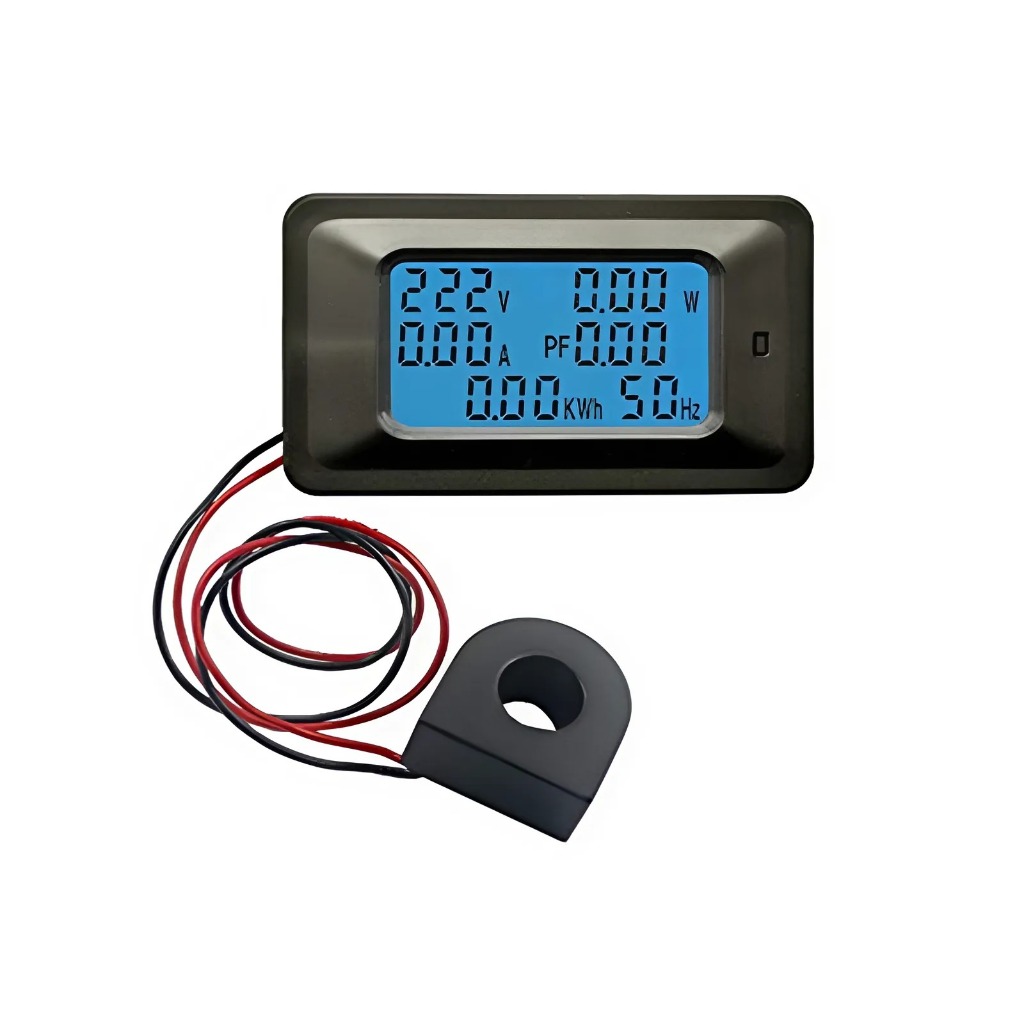

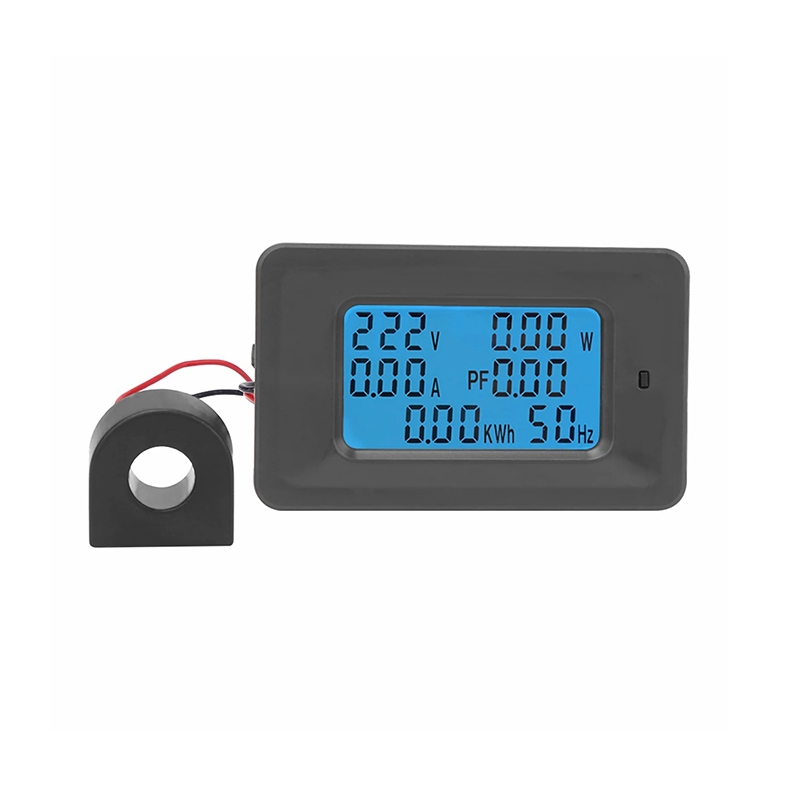

🔹Công tơ điện tử 1 pha 100A-220V 6 thông số, thiết bị đo công suất, điện áp, cường độ dòng điện dùng để đo số điện tiêu thụ (kWh), Đo công suất (W), đo điện áp (V), đo cường độ dòng điện (A).
🔴 THÔNG SỐ KỸ THUẬT
🔹Điện áp sử dụng: 3V - 25V DC (không lớn hơn 5 lần điện áp định mức Analog của vi điều khiển. Ví dụ vi điều khiển 3.3VDC max là 3.3x5VDC).
🔹Dòng đo được tối đa: 3A - 20A
🔹Tín hiệu trả về: Analog
🔴 HƯỚNG DẪN SỬ DỤNG

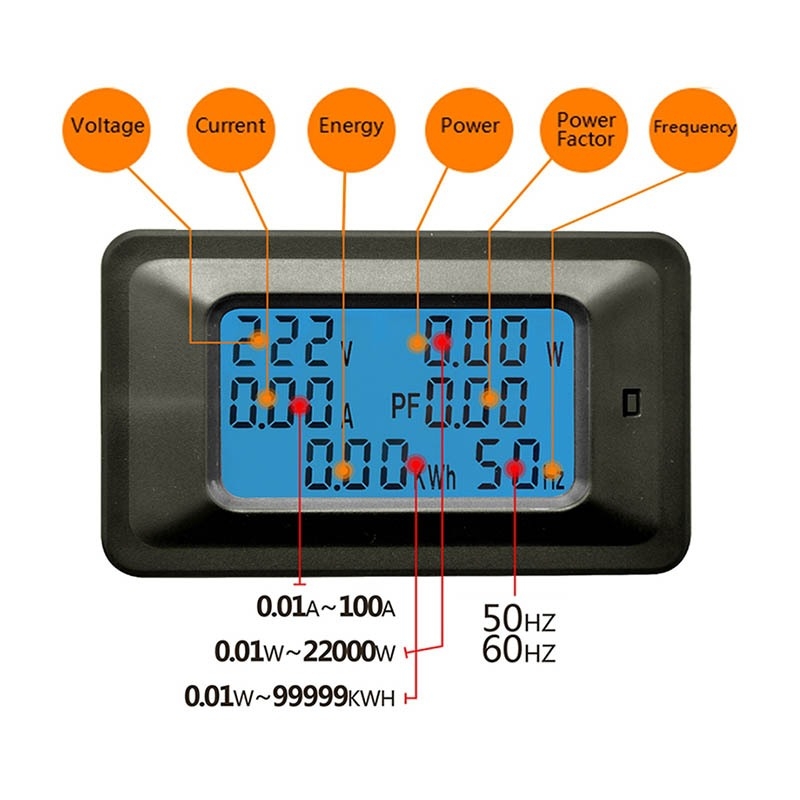

🔹Công tơ điện tử có thể theo dõi được 6 thông số về điện:
- Công suất (max 22,000 W)
- Số điện (max 99999 KWh, lưu cả khi bị mất điện)
- Cường độ dòng điện (max 100A)
- Hiệu điện thế (110-250V)
- Hệ số công suất
- Tần số

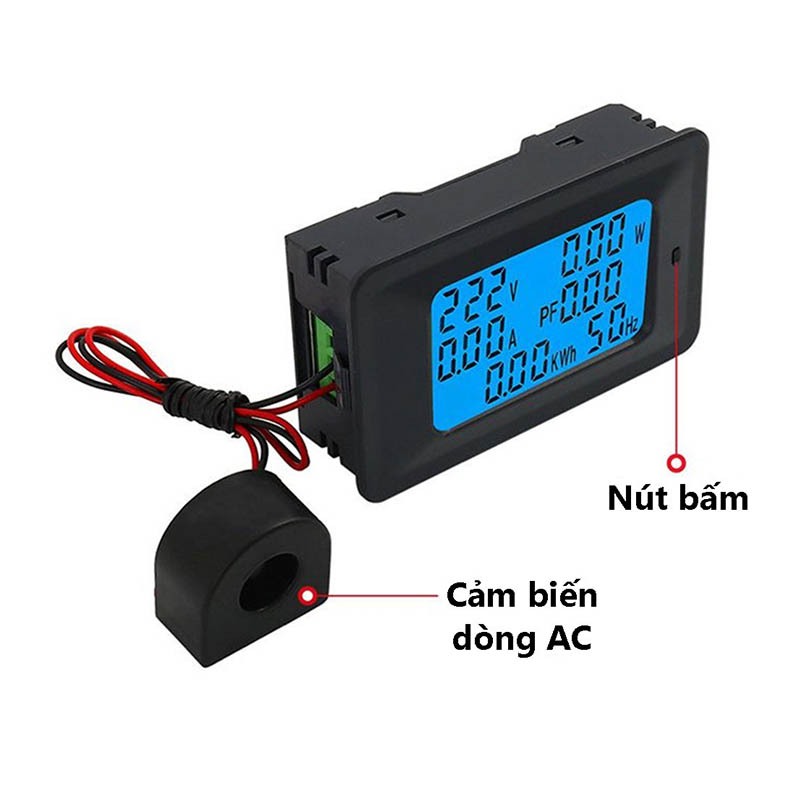

🔹Hướng dẫn sử dụng nút bấm:
- Bấm 1 lần để tắt hoặc bật đèn
- Bấm và giữ 5 giây để reset về 0
🔴 LƯU Ý
🔹Sau khi lắp đặt mà chỉ số công suất và công suất tiêu thụ không hiện thì là do đấu nhầm chiều cục từ = > Chỉ cần đảo lại chiều cục từ hoặc đổi vị trí của dây đỏ và đen của cục từ là được
🔹Ký hiệu L (là dây nóng - dây lửa), N (là dây lạnh - trung tính) đây là ký hiệu tiếng anh không phải viết tắt của từ Nóng - Lạnh
