🔴 MÔ TẢ SẢN PHẨM

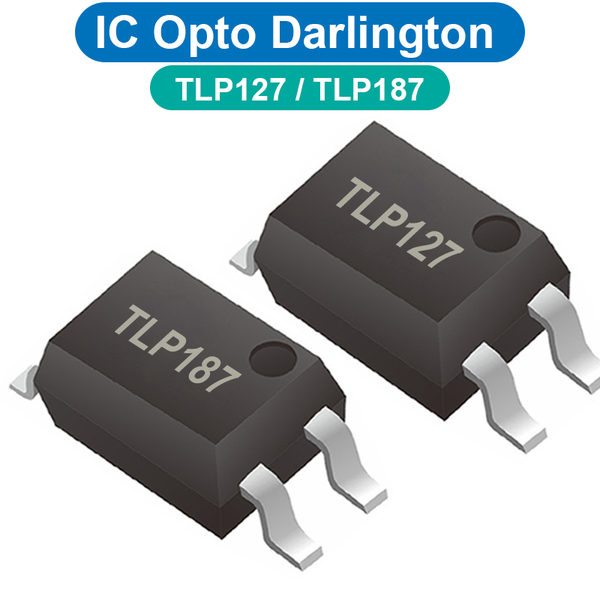

🔹 IC Optoisolator Darlington cách ly ngõ ra 1 Kênh là một opto được sử dụng rất phổ biến, nó chứa một LED hồng ngoại và một transistor quang trong một gói trong đó sử dụng cấu trúc Darlington để tăng cường dòng điện ngõ ra. Opto hay còn được gọi là cách ly quang là những linh kiện dạng IC có từ 4 chân đến nhiều chân, chủ yếu được sử dụng để cách ly hai mạch với nhau. Hoạt động của nó rất đơn giản, khi một điện áp được đặt vào LED hồng ngoại được nối trên chân 1 và 2, LED sẽ được kích hoạt và ánh sáng được nhận bởi transistor quang bên trong làm cho nó ở trạng thái bão hòa từ đó nối chân 3 và 4 với nhau.
🔴 THÔNG SỐ KỸ THUẬT

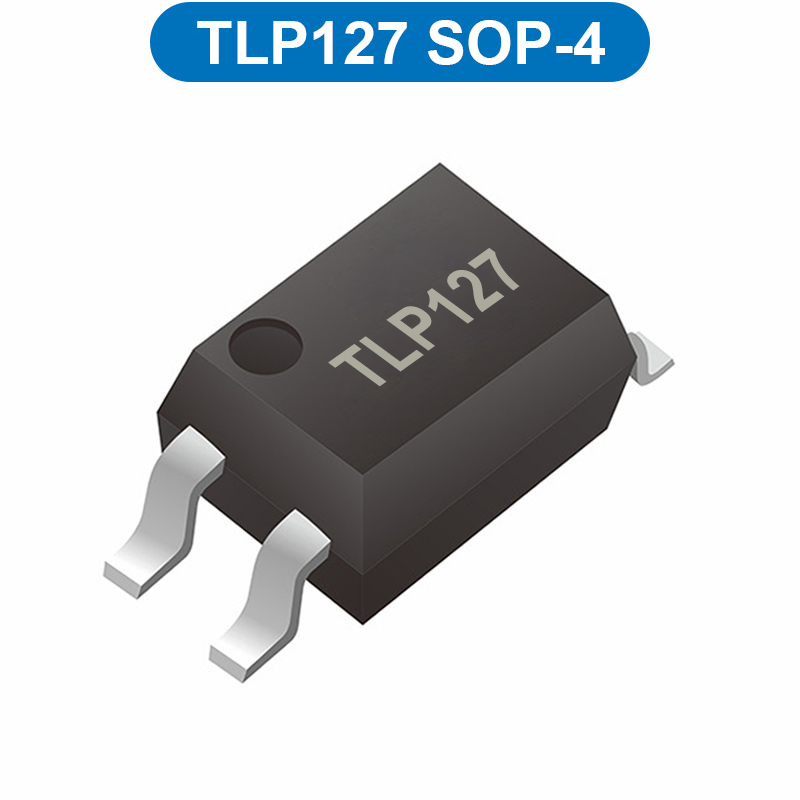

🔹 Loại gói : SMD 4 chân
🔹 Loại transistor : NPN
🔹 Dòng cực góp tối đa (IC) : 50mA
🔹 Điện áp cực góp – cực phát tối đa (VCEO) : 80V
🔹 Điện áp bão hòa cực góp – cực phát : 0,1 đến 0,2
🔹 Điện áp cực phát – cực gốc tối đa (VEBO) : 6V
🔹 Công suất tiêu tán cực góp tối đa (Pc) : 200 mW
🔹 Nhiệt độ lưu trữ : -55℃ đến +120℃
🔹 Nhiệt độ hoạt động : -30℃ đến +100℃
🔴 HƯỚNG DẪN SỬ DỤNG
🔹 Chức năng các chân :
1,2 - Chân cấp nguồn DC
3 - Chân ngõ vào transistor
4 - Chân ngõ ra transistor
