🔴 LƯU Ý:
🔹 Khi sử dụng nguồn ngoài chúng ta sẽ cấp nguồn 6V – 9V vào chân “RAW” để cấp nguồn nuôi cho board, chú ý là chân “RAW” chứ không phải là chân “VCC” vì chân VCC chính là ngõ vào hoặc ra điện áp 5V của mạch, nếu chúng ta cấp nhầm nguồn > 5V vào chân VCC sẽ gây ra cháy Chip Atmega328-AU trên board.
🔴 MÔ TẢ SẢN PHẨM

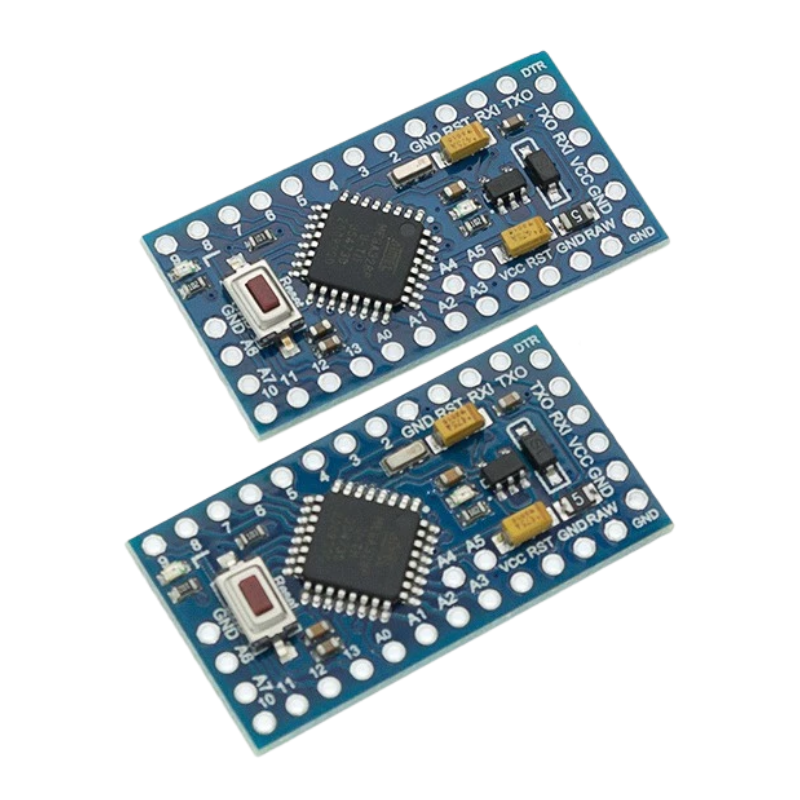

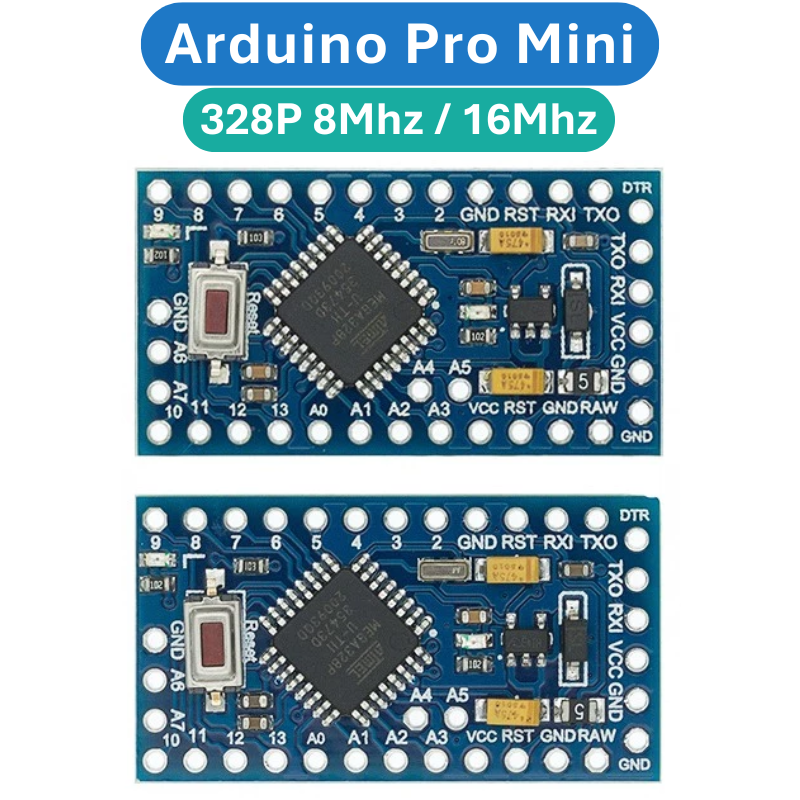

🔹 Mạch Arduino Pro Mini ATMega328P là một bảng điều khiển vi mô dựa trên chip ATmega328P-AU. Nó có 14 chân đầu vào / đầu ra kỹ thuật số (trong đó 6 chân có thể được sử dụng làm đầu ra PWM), 8 đầu vào tương tự, một bộ cộng hưởng trên bo mạch, một nút reset và các lỗ để gắn các đầu cắm chân cắm.
🔹 Đầu cắm sáu chân có thể được kết nối với cáp FTDI để cung cấp nguồn USB và giao tiếp với bo mạch. Pro Mini Arduino được thiết kế để lắp đặt bán cố định trong các đồ vật, bố cục chân tương thích với Mini Arduino.
🔴 THÔNG SỐ KỸ THUẬT

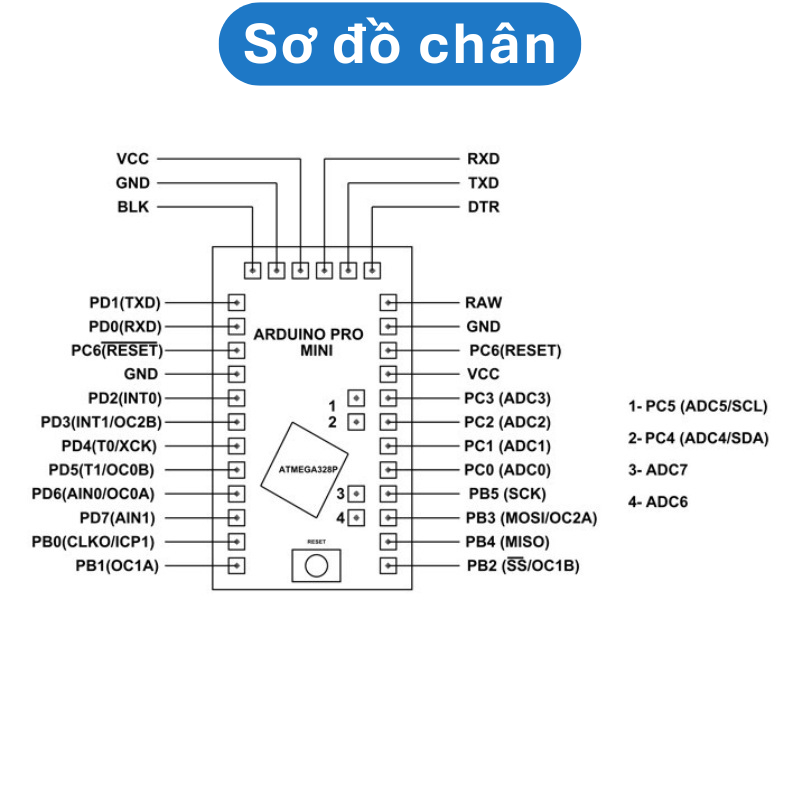

🔹 14 chân digital I/O : RX, TX, D2-D13
🔹 8 cổng analog input : A0-A7
🔹 1 cặp TTL - nối tiếp và cổng RX/TX
🔹 6 cổng PWM, D3, D5, D6, D9, D10, D11
🔹 Chip Atmel Atmega328P-AU
🔹 Hỗ trợ nguồn điện bên ngoài : 3.3-12VDC
🔹 Hỗ trợ pin 9V

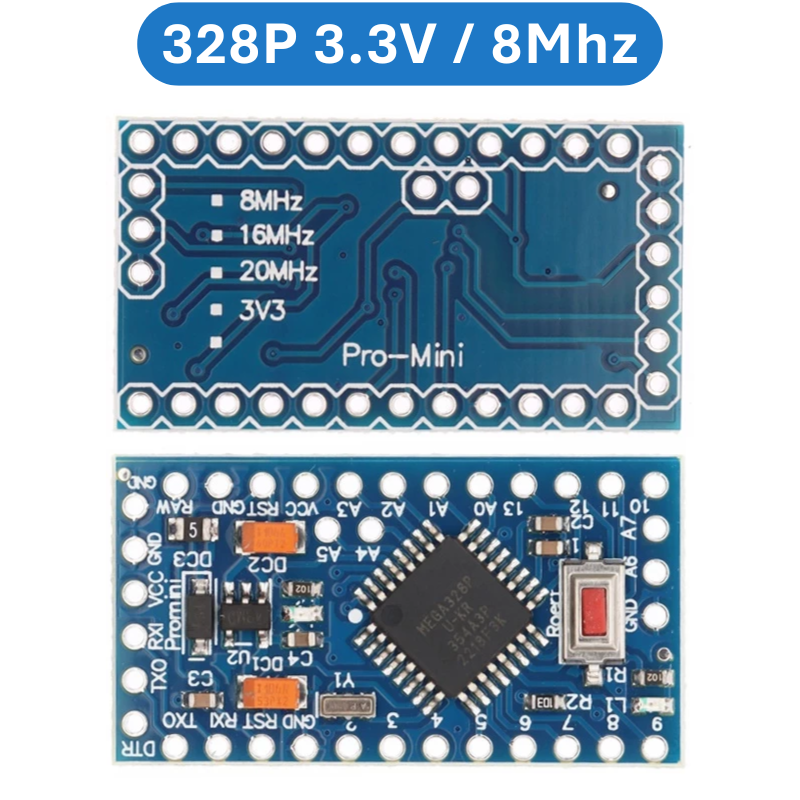

🔹 Tần số : 8 / 16MHz.
🔴 HƯỚNG DẪN SỬ DỤNG
🔹 Khi chúng ta cần nạp code cho board chỉ cần sử dụng Board USB to serial UART để nạp cho board Arduino Pro Mini và sau khi nạp xong chúng ta có thể rút board nạp ra và cấp nguồn cho board tự hoạt động độc lập. Cách kết nối board Arduino Pro Mini với Board USB to serial UART
