🔹 LƯU Ý:
- Mạch Không bảo vệ ngược cực
🔹 MÔ TẢ SẢN PHẨM

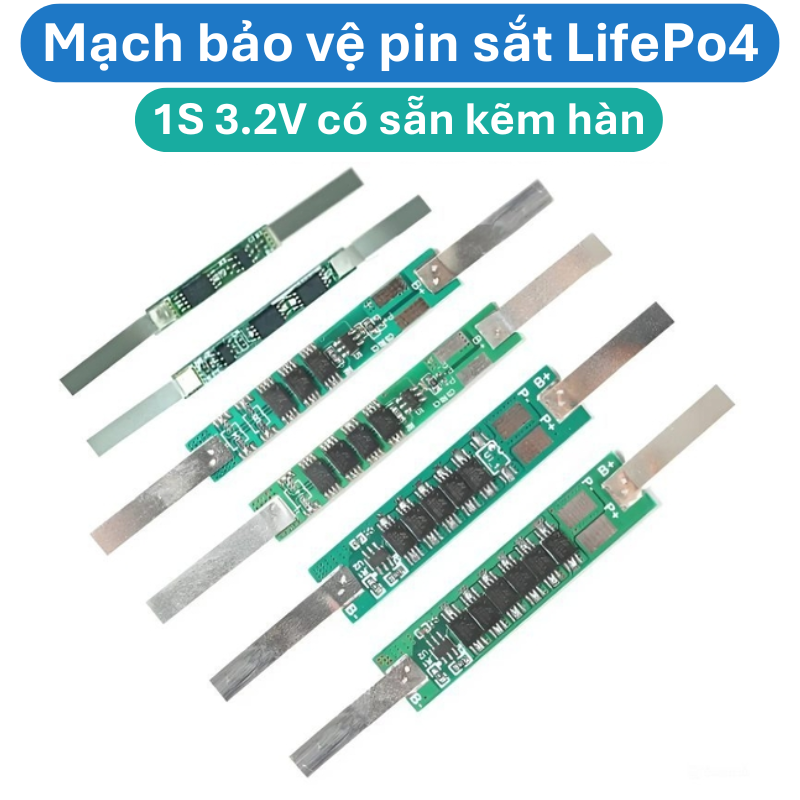

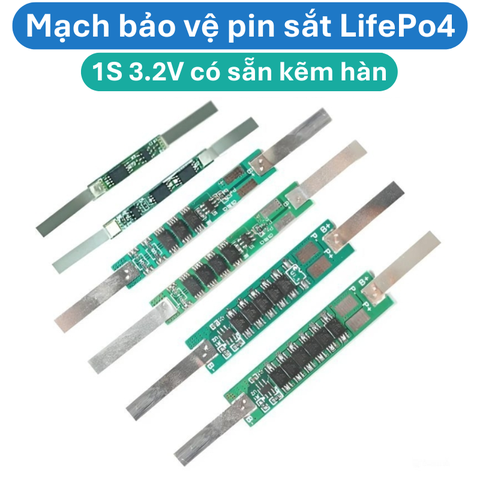

- Chức năng chính: Sạc và bảo vệ hệ pin 1s 3.2V
- Bảo vệ dòng sạc, dòng xả, bảo vệ quá mức, bảo vệ ngắn mạch, chức năng bảo vệ dòng điện
🔹 THÔNG SỐ KỸ THUẬT

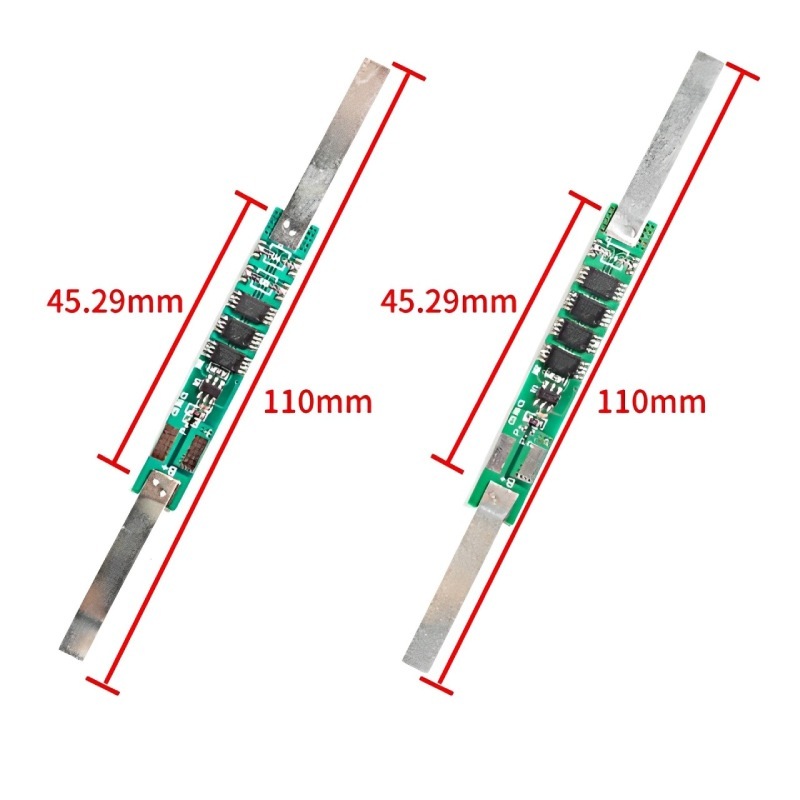

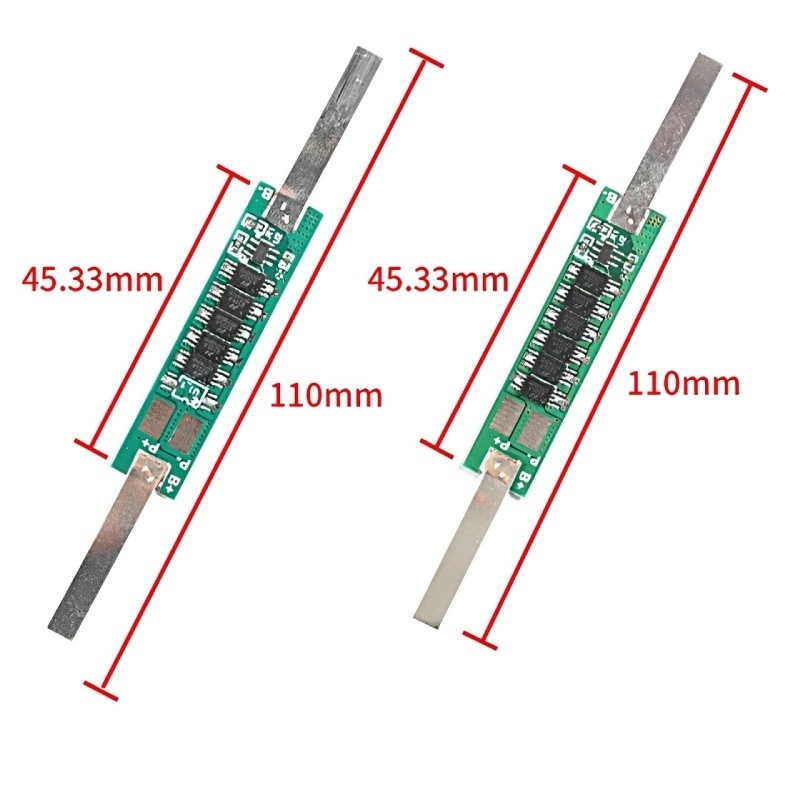

- Kích thước: mạch nhỏ gọn, dài cỡ 2.7~4.5cm. Được hàn sẵn kẽm, lắp đặt hàn rất dễ
- Điện áp sạc : 3.6V
- Dòng Sạc tối đa: 1A-6A tùy theo mạch
- Tự ngắt khi pin đầy 3.6V, hoặc xả < 3V (sai số ±0.05V)

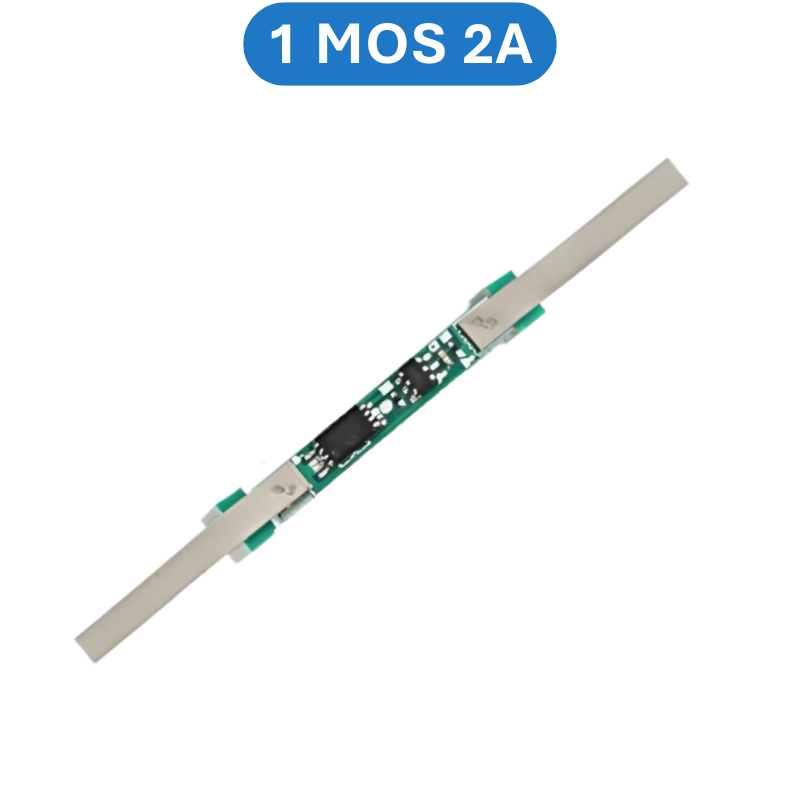

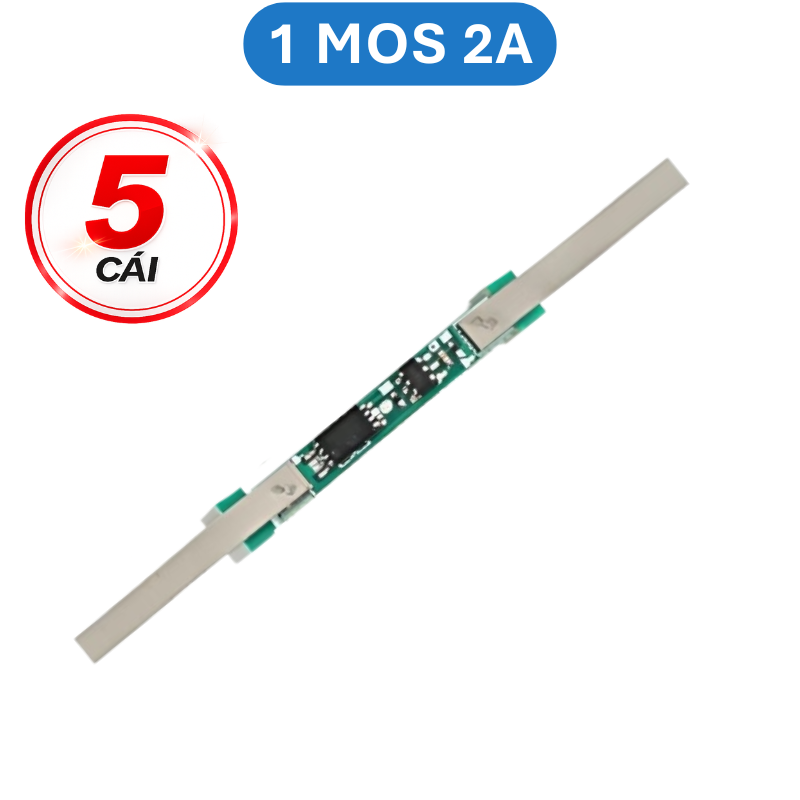

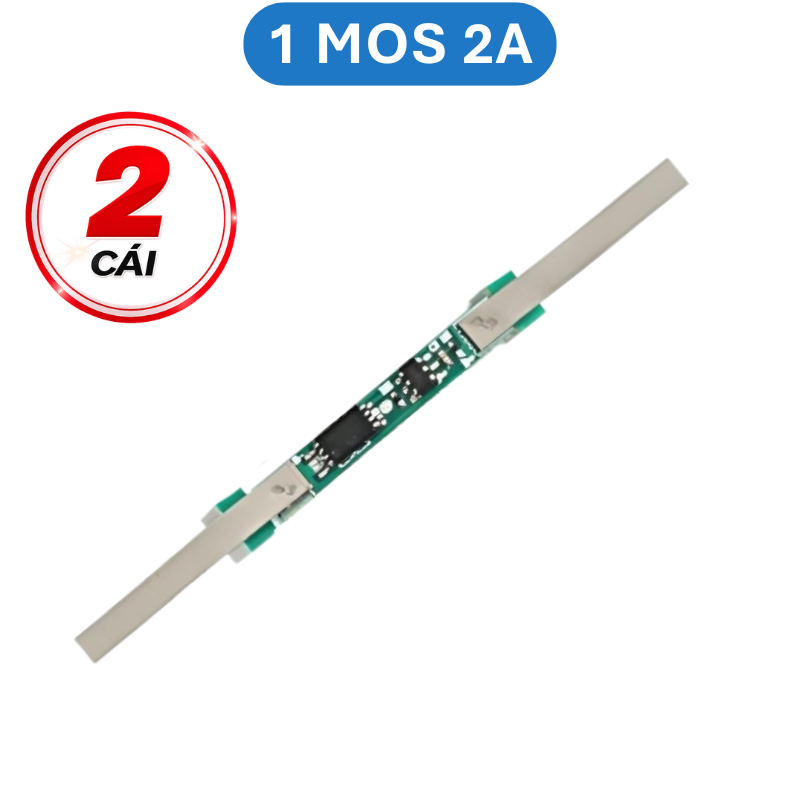

- Mạch 1S-2A (1 MOSFET): dòng xả liên tục khoảng 2A, dòng xả tức thời lên đến 5A

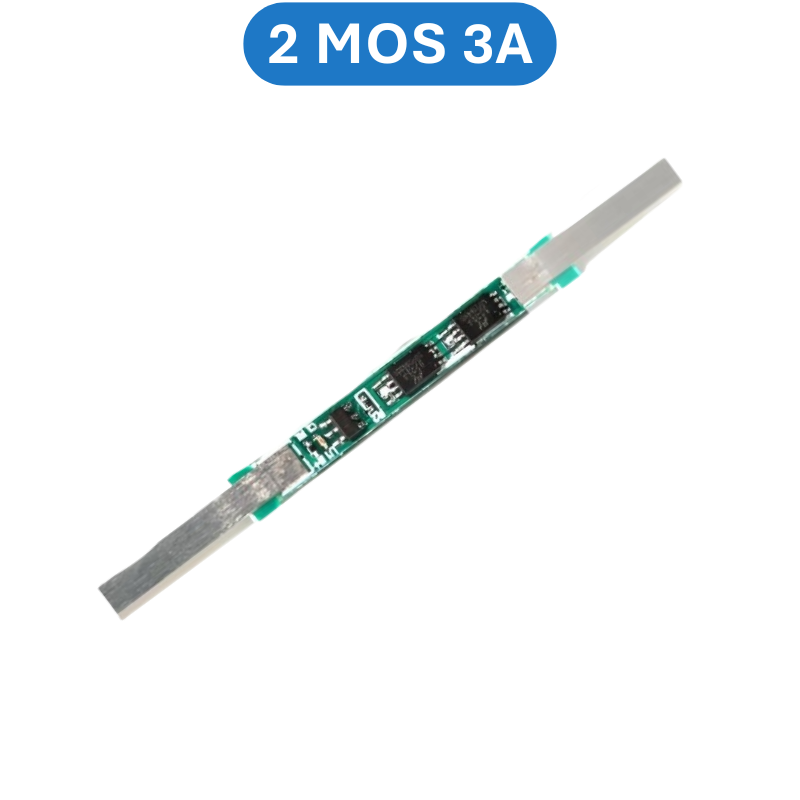

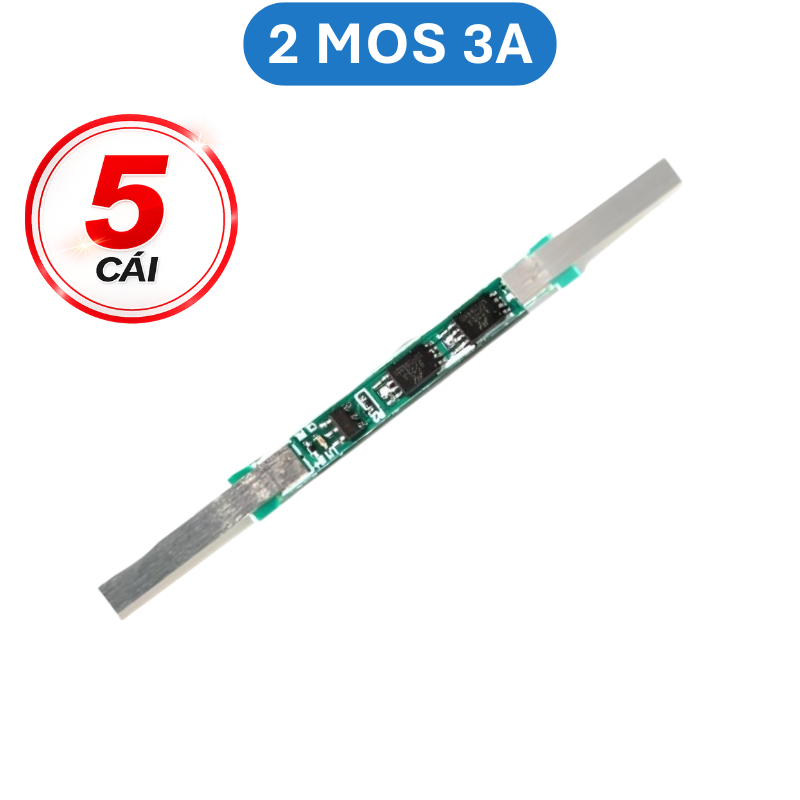

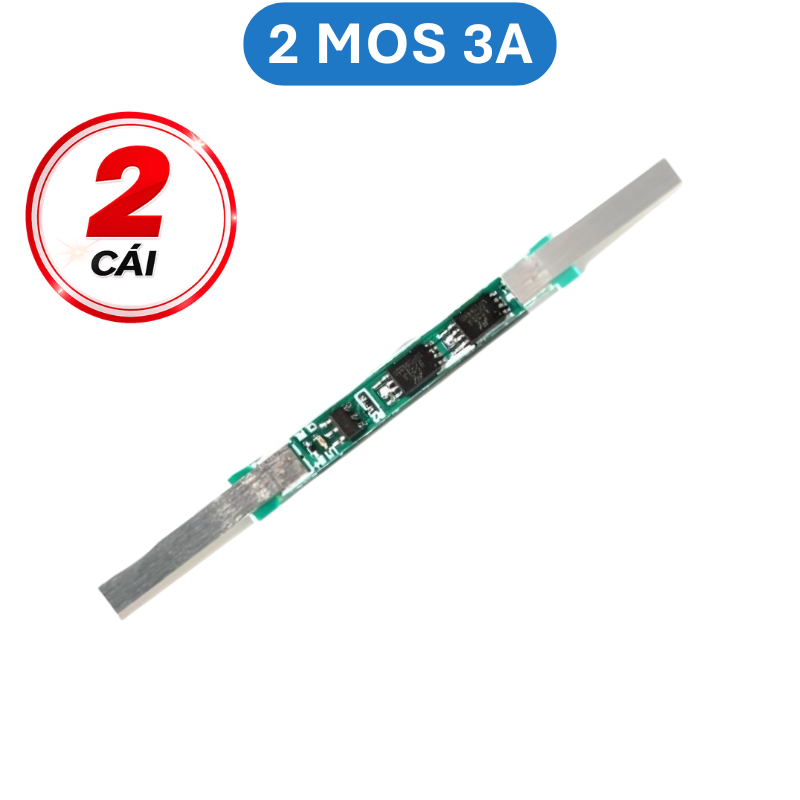

- Mạch 1S-3A (2 MOSFET): dòng xả liên tục khoảng 3A, dòng xả tức thời lên đến 6A

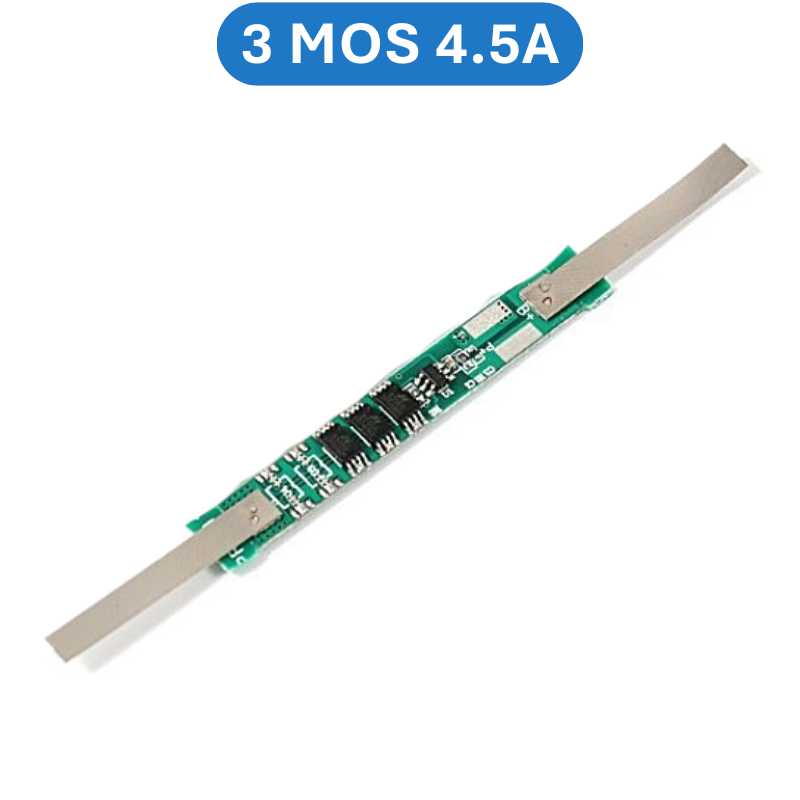

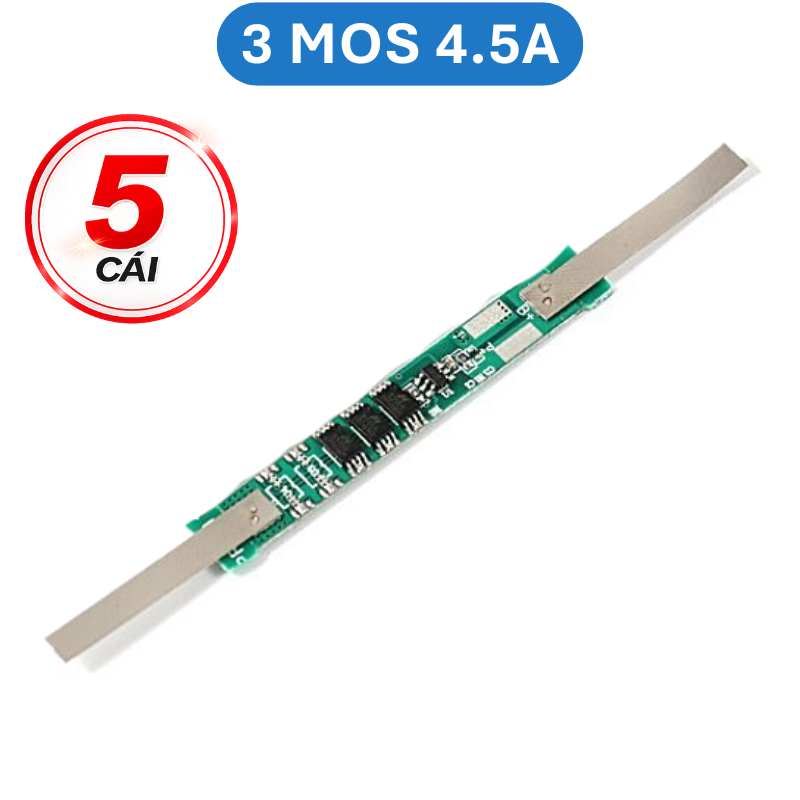

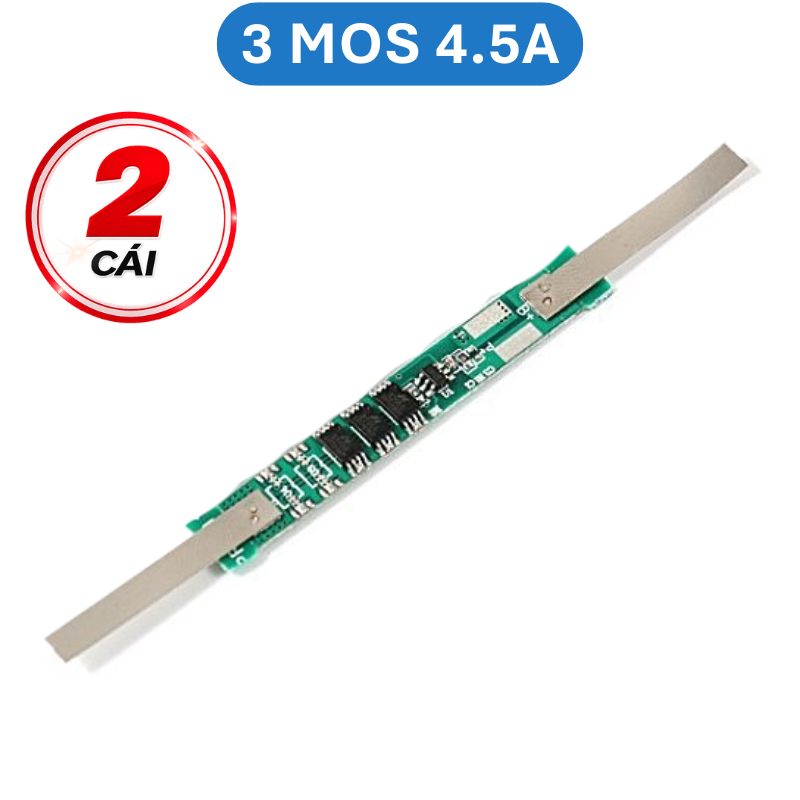

- Mạch 1S-4.5A (3 MOSFET): dòng xả liên tục khoảng 4.5A, dòng xả tức thời lên đến 9A

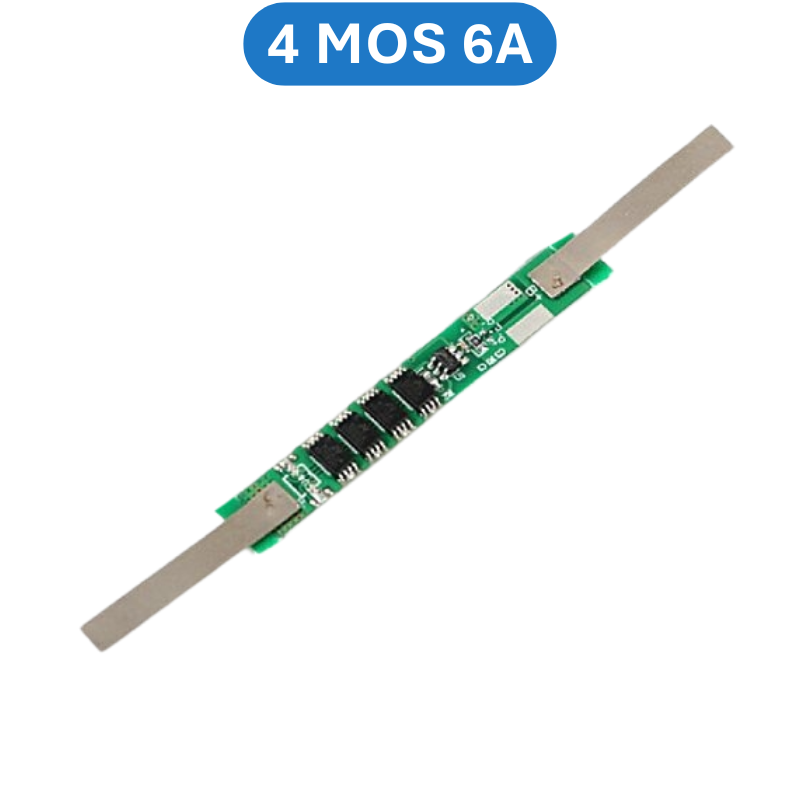

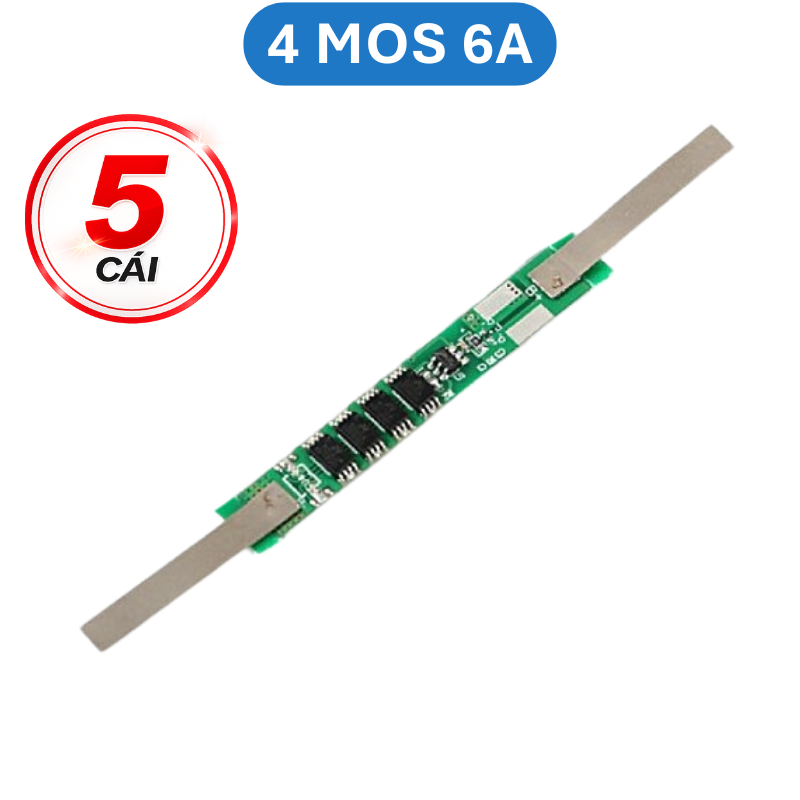

- Mạch 1S-6A (4 MOSFET): dòng xả liên tục khoảng 6A, dòng xả tức thời lên đến 12A

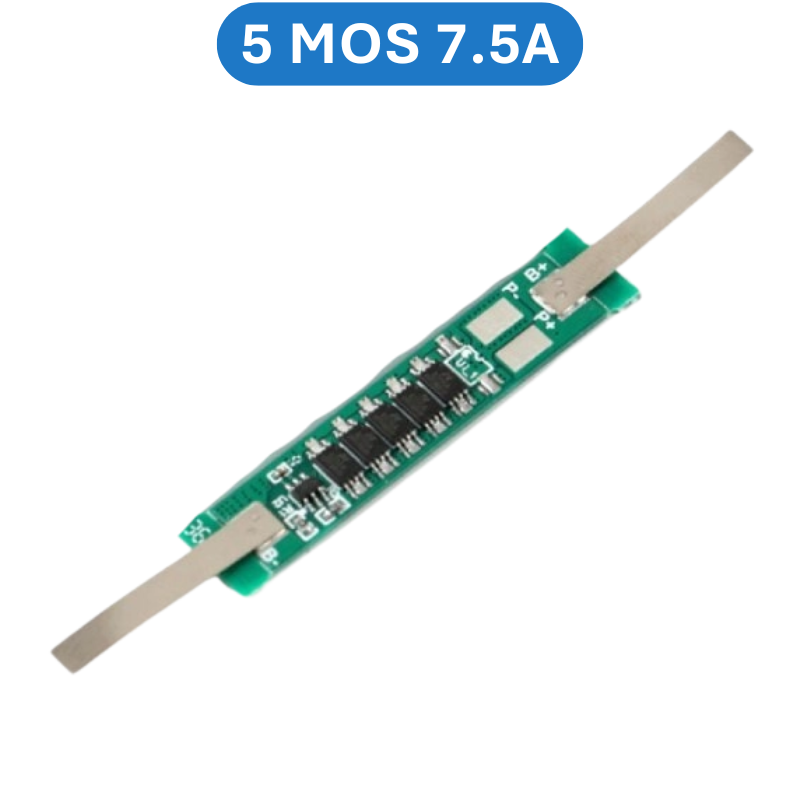

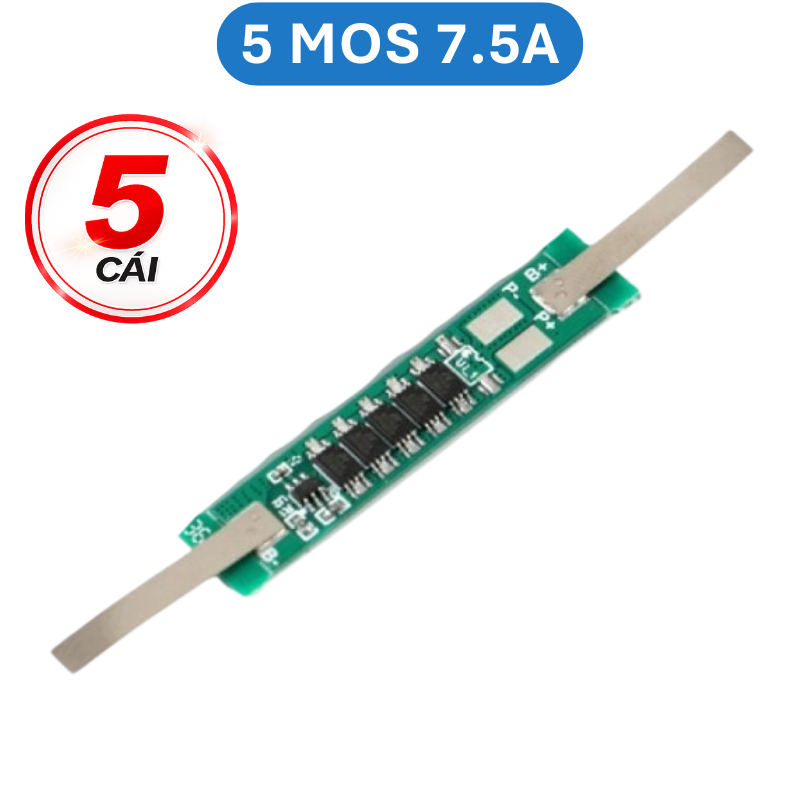

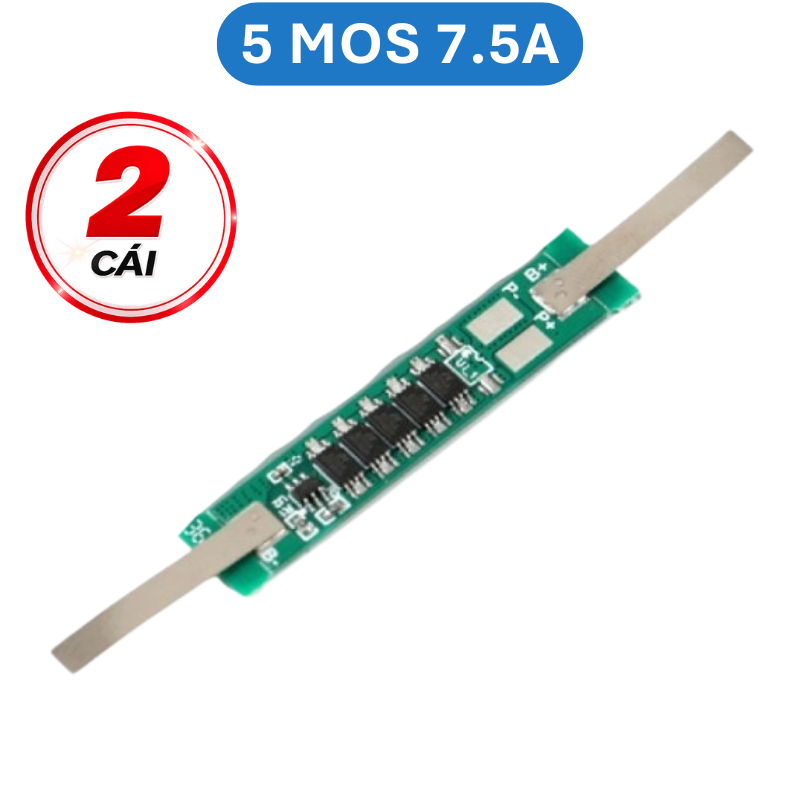

- Mạch 1S-7.5A (5 MOSFET): dòng xả liên tục khoảng 7.5A, dòng xả tức thời lên đến 15A

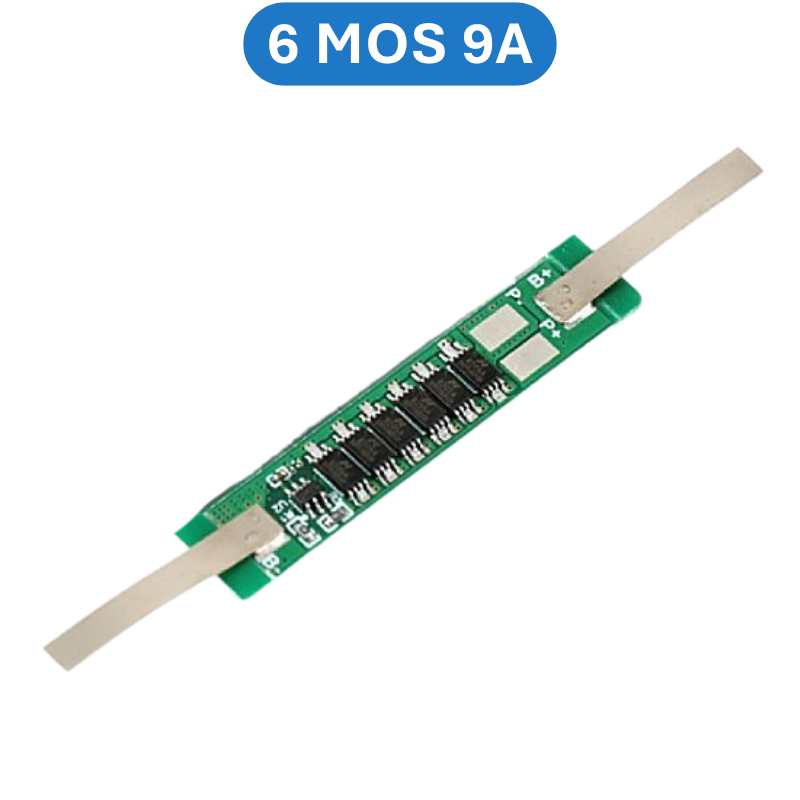

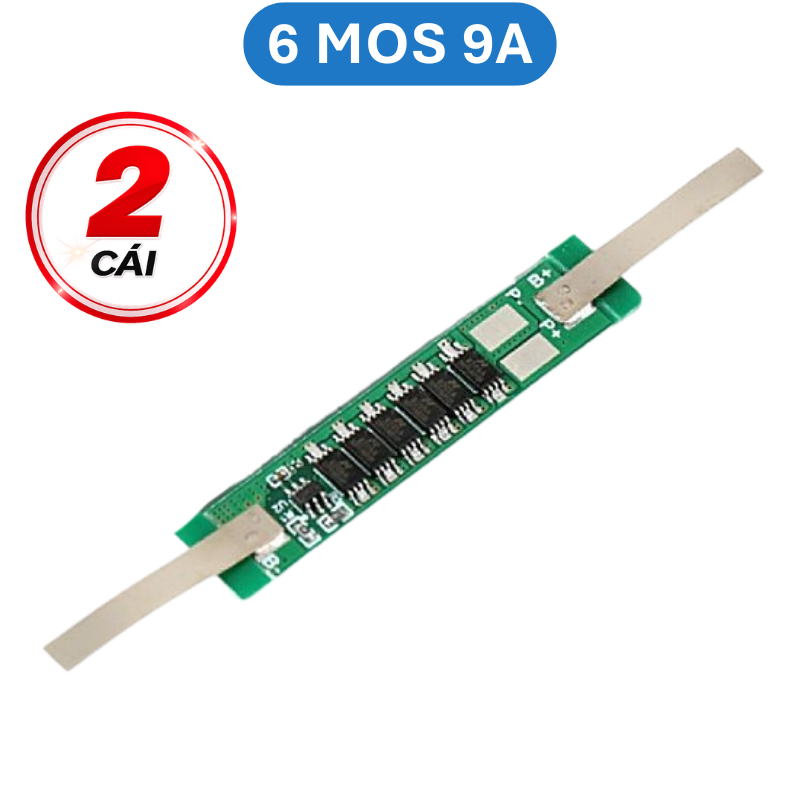

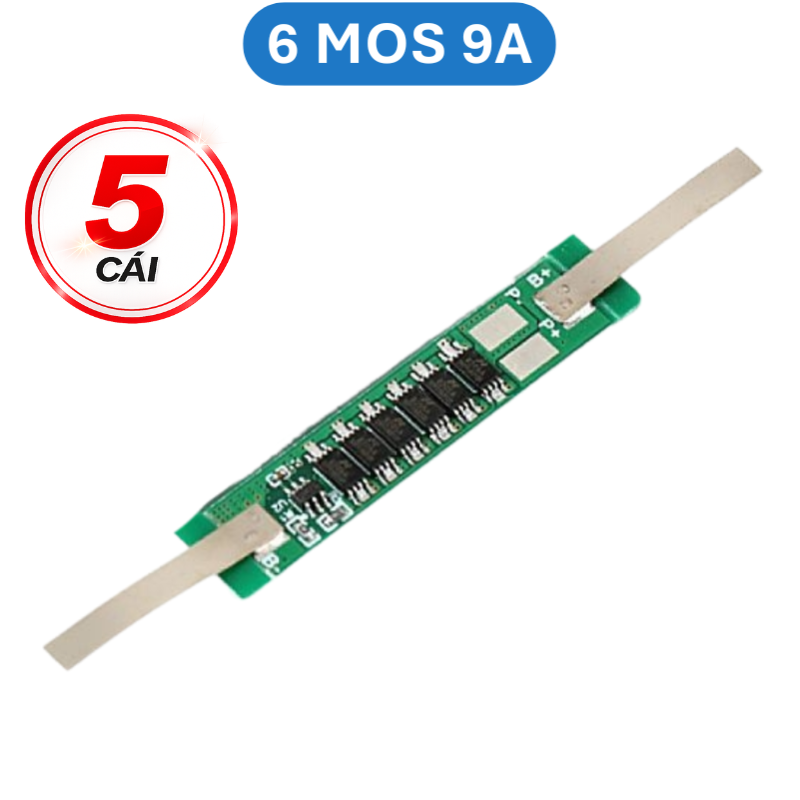

- Mạch 1S-9A (6 MOSFET): dòng xả liên tục khoảng 9A, dòng xả tức thời lên đến 18A
🔹 HƯỚNG DẪN SỬ DỤNG

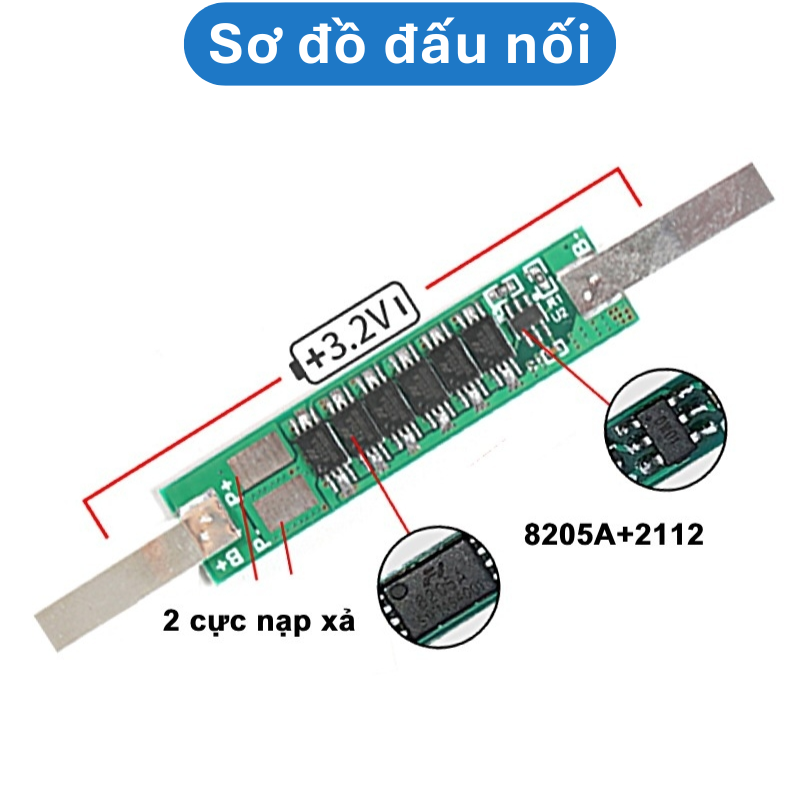

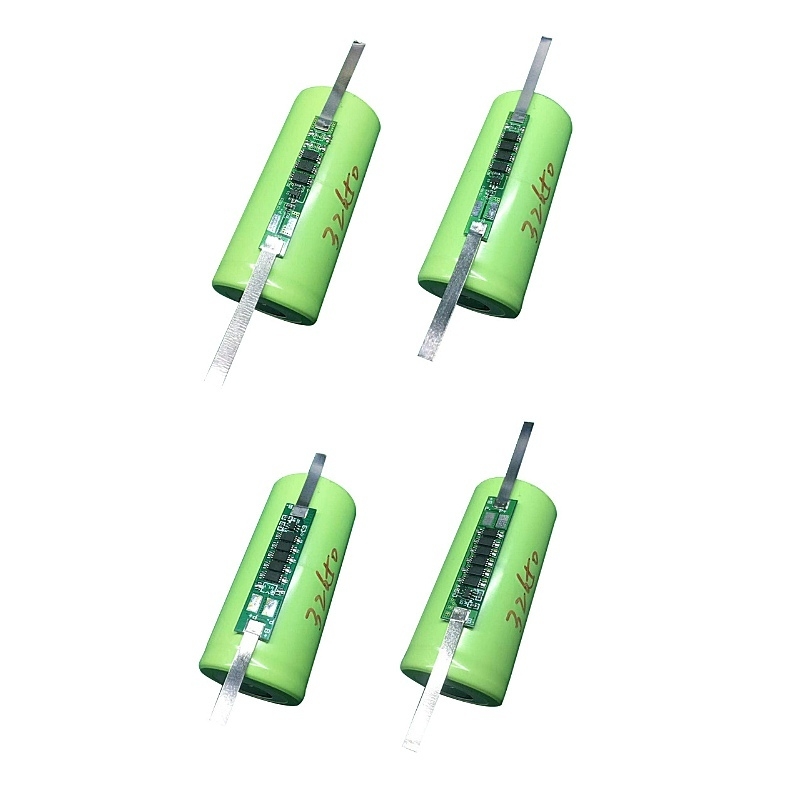

- Chân B+ và B- đấu vào cực + và - của Pin.
- Chân P- và P+ là chân sạc và xả của mạch.
