🔴 MÔ TẢ SẢN PHẨM

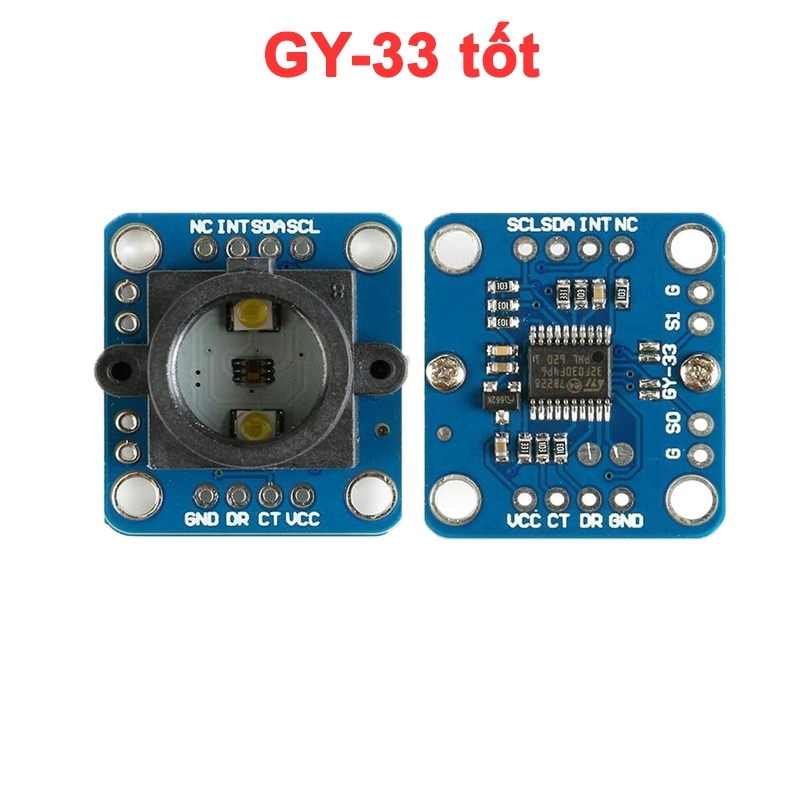

🔹Mạch cảm biến hình ảnh, màu sắc giao tiếp I2C và UART được sử dụng để nhận biết màu sắc bằng cách đo phản xạ 3 màu sắc cơ bản từ vật thể là đỏ, xanh lá và xanh dương sau đó xử lý và truyền thông số đo được của các màu này qua giao tiếp I2C hoặc UART. Cảm biến màu sắc TCS34725 giao tiếp I2C và UART có tích hợp MCU trên mạch để chuyển đổi từ giao tiếp I2C của TCS34725 sang giao tiếp UART hoặc I2C của MCU giúp dễ dàng giao tiếp và lập trình, ta có thể dễ dàng lựa chọn giao tiếp muốn sử dụng bằng cách Set các Jumper trên mạch.
🔴 THÔNG SỐ KỸ THUẬT
🔹Dải màu : RGB 0~255;
🔹Tần số hoạt động : 10Hz;
🔹 Điện áp hoạt động : 3~5V;
🔹Nhiệt độ hoạt động : -20~85'C;
🔴 HƯỚNG DẪN SỬ DỤNG

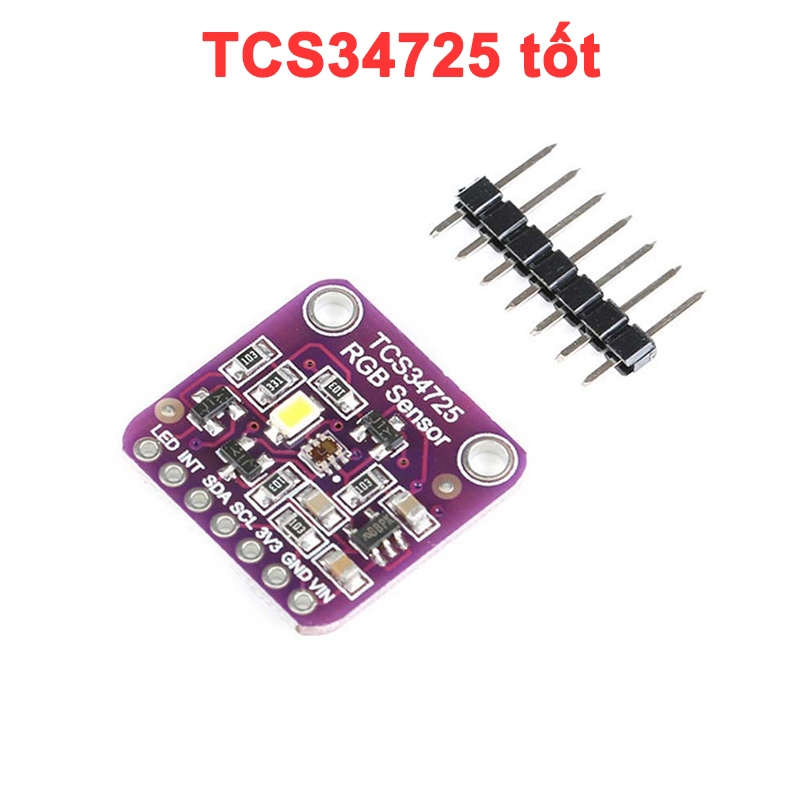

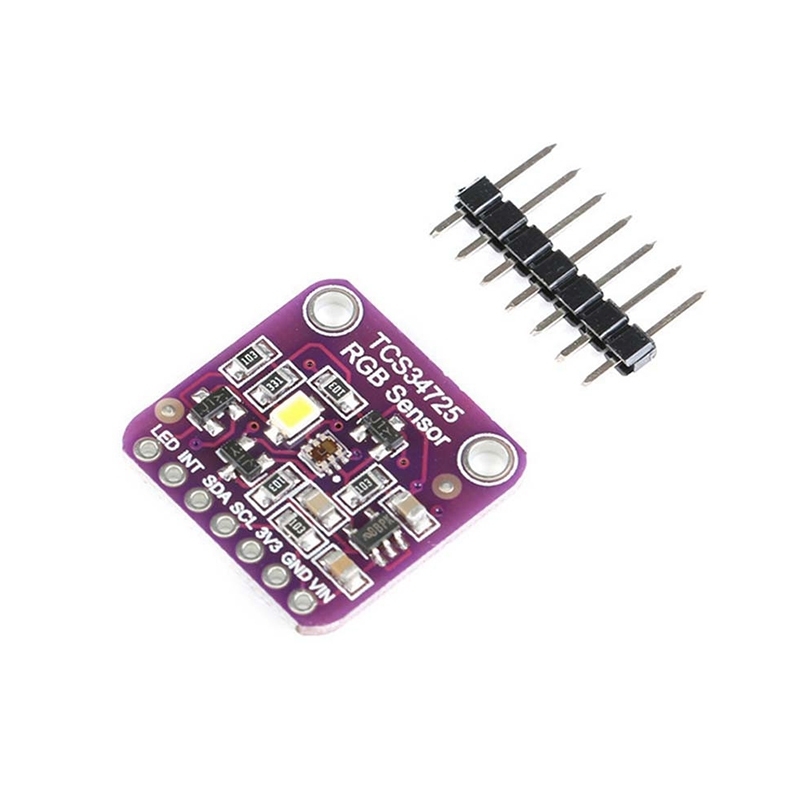

🔹VIN :Chân nguồn cấp 3.6~5.5V
🔹GND : Chân đất
🔹3.3V : Chân nguồn cấp 3.3V
🔹SCL và SDA : Chân giao tiếp I2C
🔹INT : Chân Interrupt
🔹LED : Chân Input
🔹CT : TX khi ở chế độ UART, SCL khi ở chế độ I2C
🔹DR : TX khi ở chế độ UART, SCL khi ở chế độ I2C
