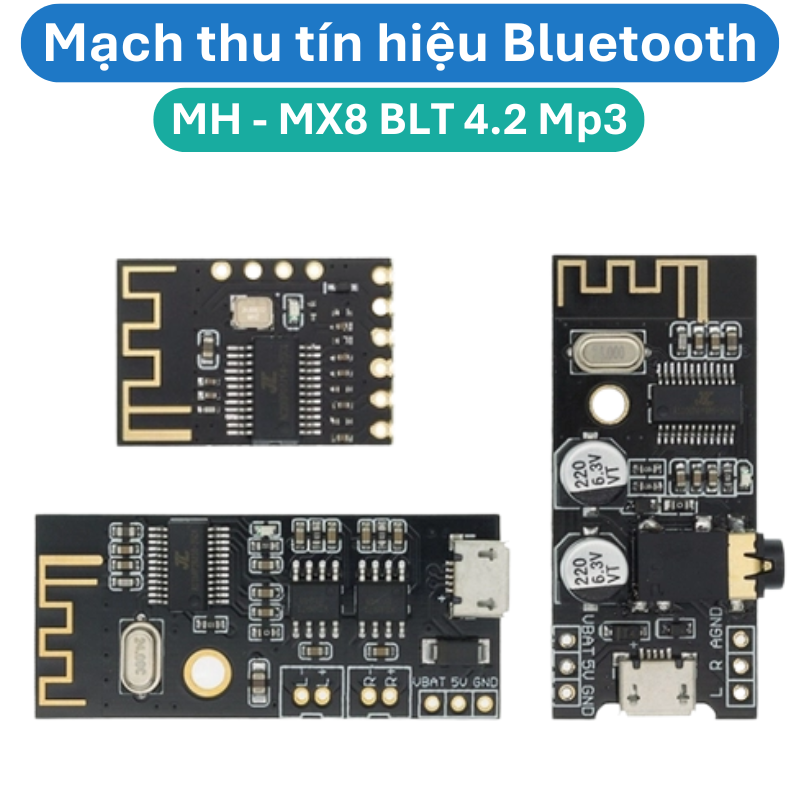

🔴 MÔ TẢ SẢN PHẨM
🔹 Thường được sử dụng trong các ứng dụng âm thanh như biến loa có dây thành loa không dây hỗ trợ Bluetooth. Mô-đun này hỗ trợ định dạng âm thanh MP3 và thường được sử dụng trong các dự án điện tử DIY.
🔴 THÔNG SỐ KỸ THUẬT

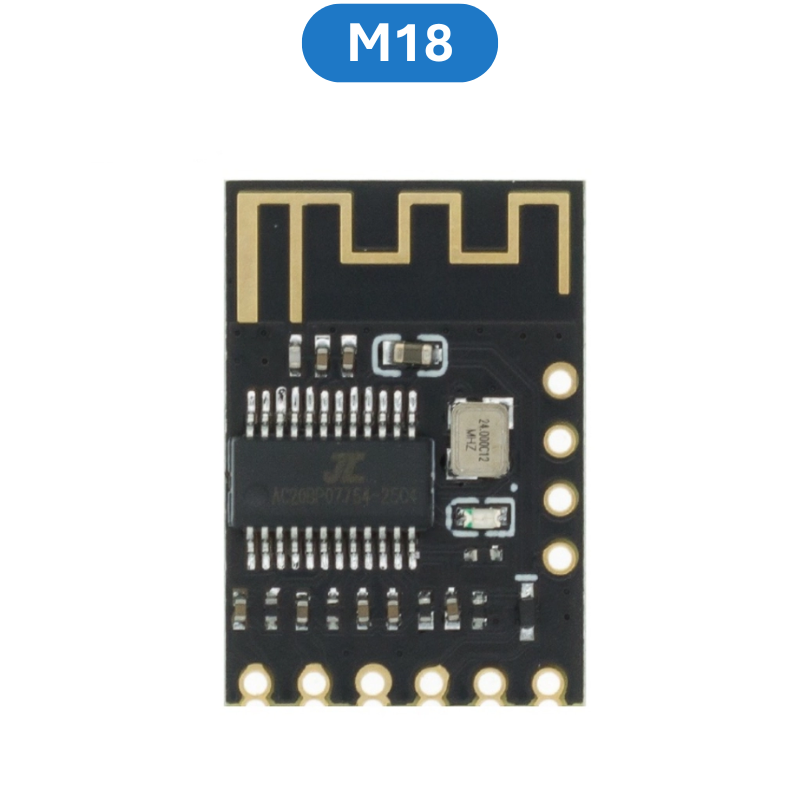

🔹 M18
🔹 Key: Thiết bị đầu cuối điều khiển nút (4 chức năng nút, yêu cầu điện trở bổ sung)
🔹 Vcc: Nguồn điện 5V
🔹 Gnd: chân âm
🔹 L: Đầu ra kênh trái
🔹 R: Đầu ra kênh bên phải
🔹 Đặc điểm:
🔹 Thiết bị đầu cuối điều khiển: được sử dụng để điều khiển bo mạch khuếch đại công suất. Khi đột biến, MUTE xuất ra mức cao 3,3V và xuất ra mức thấp trong quá trình phát lại.
🔹 Điều khiển nút KEY: Chức năng này yêu cầu kết nối thêm của điện trở và nút bấm.
🔹 Chức năng tắt nguồn âm lượng: Đầu ra mặc định là 100% âm lượng. Nhấn nút để điều khiển tăng và giảm âm lượng. Nếu khối lượng điều khiển nhỏ hơn 15%, âm lượng đầu ra sẽ là 15% sau khi bật lại; nếu âm lượng điều khiển lớn hơn 15%, âm lượng ban đầu sẽ không được thay đổi sau khi bật nguồn.

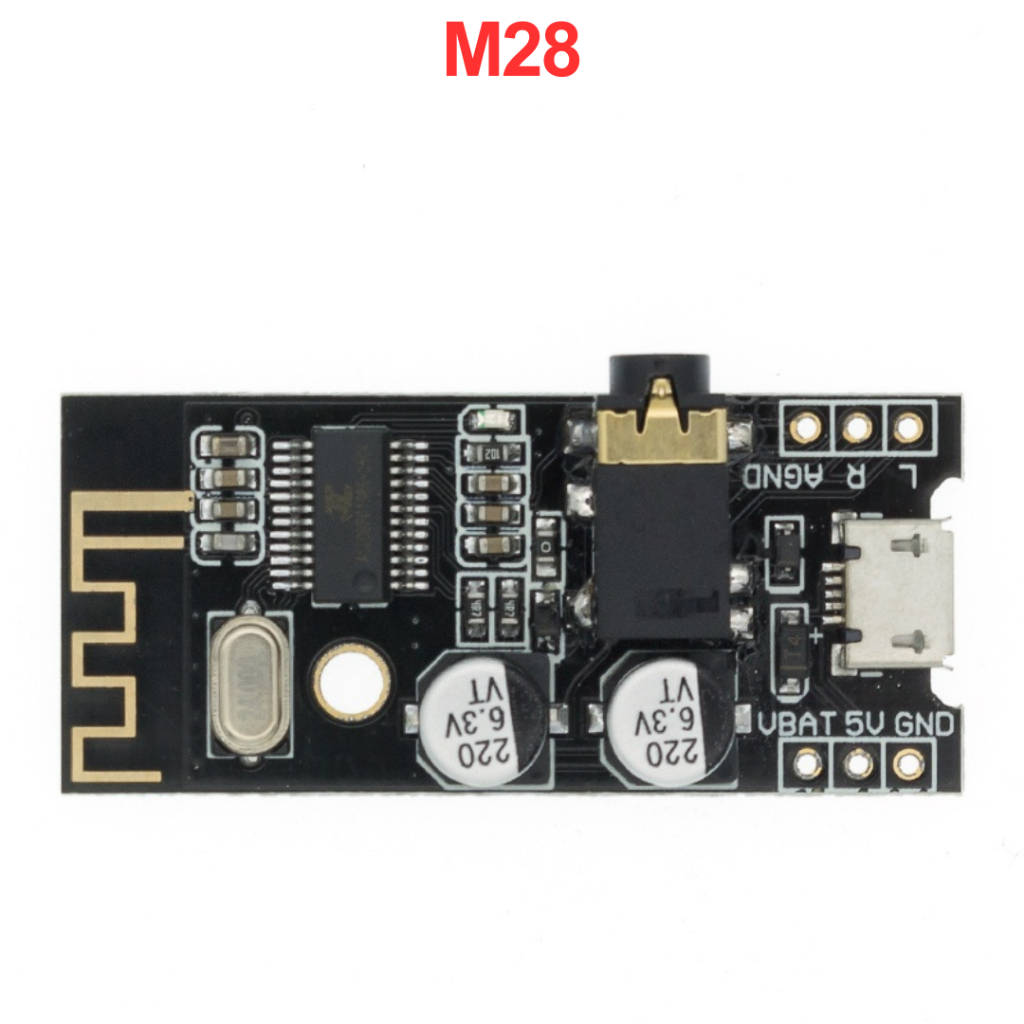

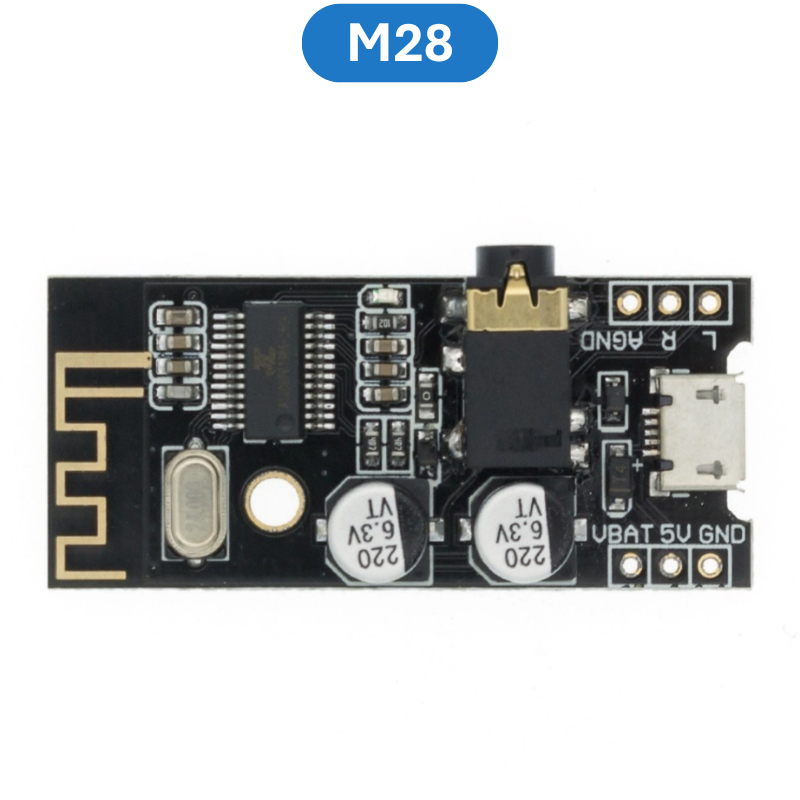

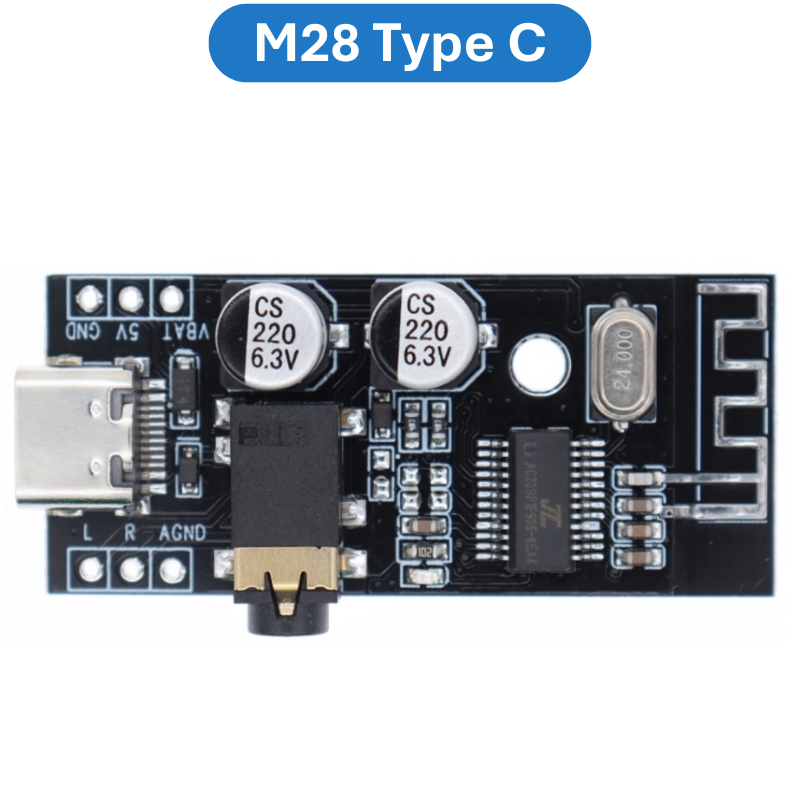

🔹 M28
🔹 5v: Nguồn dương 5V
🔹 Gnd: Nguồn điện âm
🔹 Vbat: Pin Lithium dương 3,7-4,2V
🔹 L: Đầu ra kênh trái
🔹 R: Đầu ra kênh bên phải
🔹 Đặc điểm:
🔹 Nguồn điện: Nó có thể được cấp nguồn trực tiếp bằng cáp MICRO USB Android 5V hoặc nó có thể được kết nối với nguồn điện 5V hoặc pin lithium 3.7V. Lưu ý rằng giao diện nguồn 5V và 3.7V khác nhau. Điện áp 5V được kết nối với 5V và GND, và pin lithium 3.7V được kết nối với VBAT và GND.
🔹 Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp với giao diện âm thanh 3,5 mm hoặc nó có thể được kết nối cho đầu vào âm thanh của bo mạch khuếch đại công suất (có thể có kết nối trực tiếp L / R / AGND).

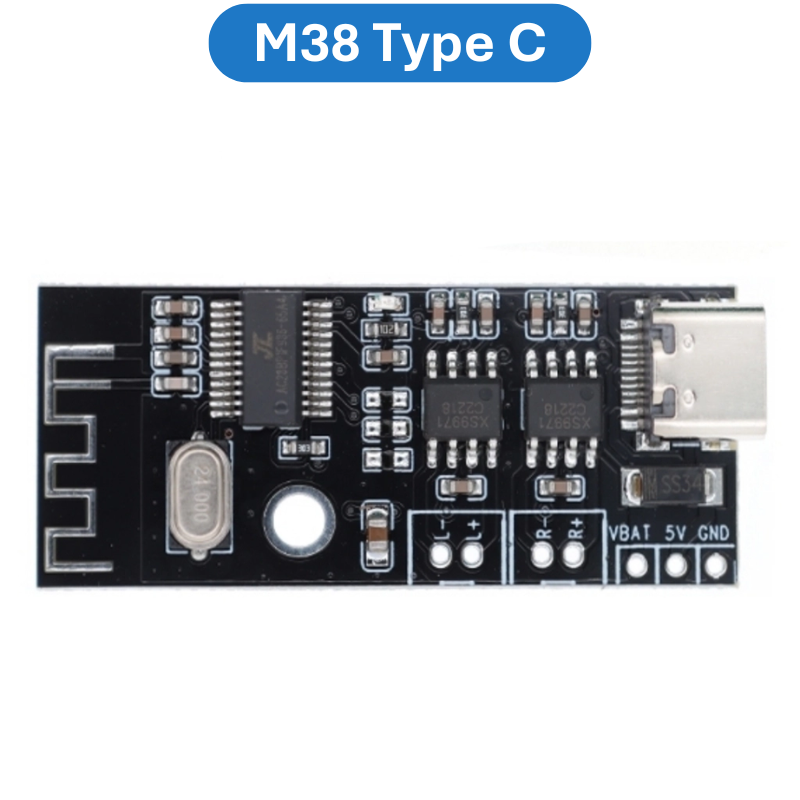

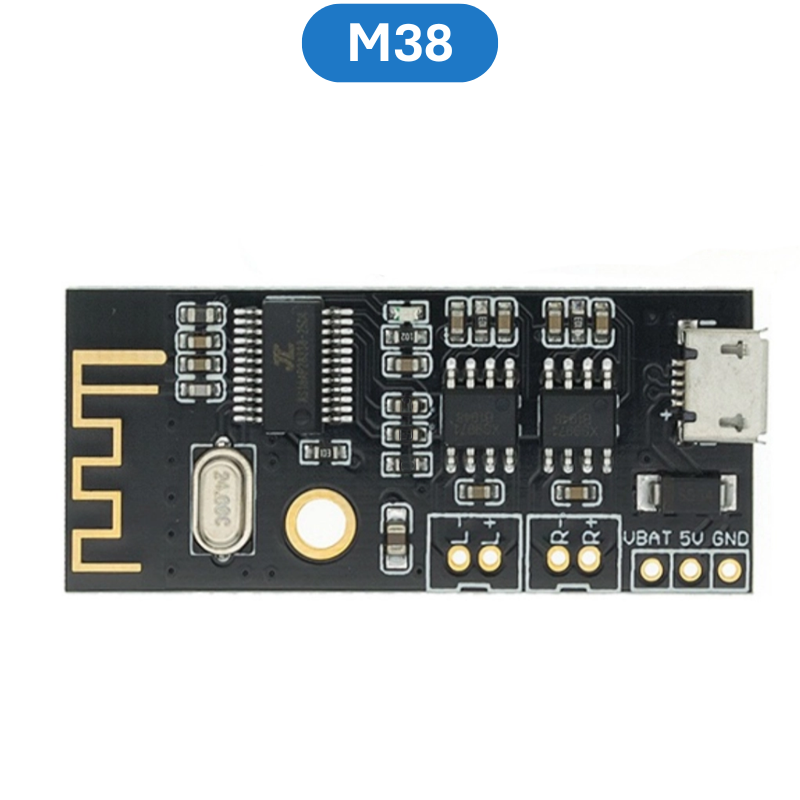

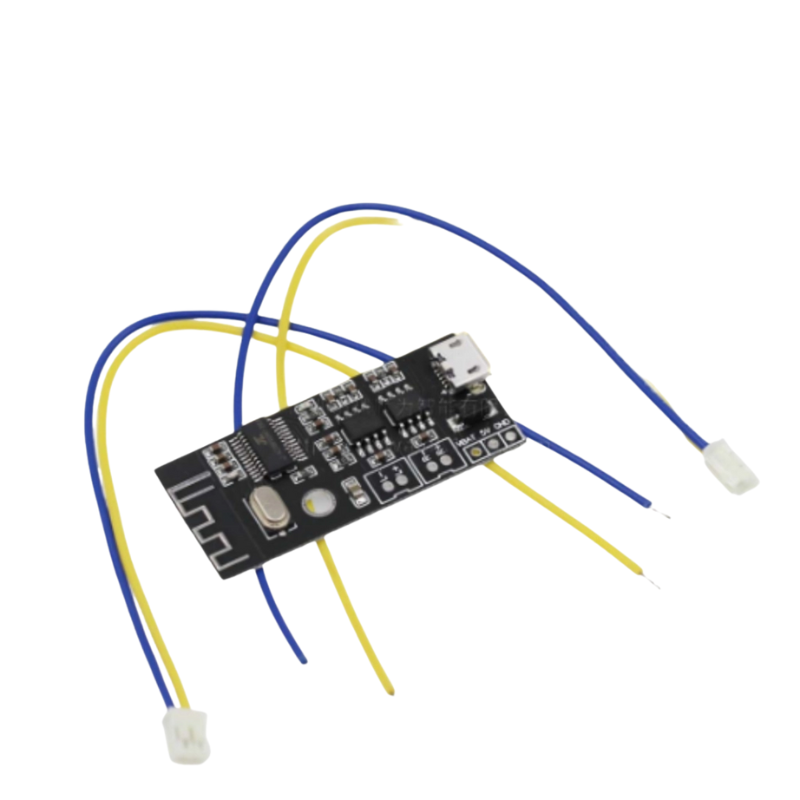

🔹 M38
🔹 5v: Nguồn dương 5V
🔹 Gnd: cung cấp điện tiêu cực
🔹 Vbat: Pin Lithium dương 3,7-4,2V
🔹 L + / L-: Đầu ra kênh trái (loa trực tiếp)
🔹 R + / R-: Đầu ra kênh bên phải (loa trực tiếp)
🔹 Đặc điểm:
🔹 Nguồn điện: Nó có thể được cấp nguồn trực tiếp bằng cáp MICRO USB Android 5V hoặc nó có thể được kết nối với nguồn điện 5V hoặc pin lithium 3.7V. Lưu ý rằng giao diện nguồn 5V và 3.7V khác nhau. 5v được kết nối với 5V và GND, và pin lithium 3.7V được kết nối với VBAT và GND.
🔹 Dòng hoạt động tối đa là 5V2A. Nên sử dụng nguồn điện quy định 5V2A để có chất lượng âm thanh tốt hơn.
🔹 Hỗ trợ card âm thanh USB, ổ đĩa miễn phí (cắm và chạy). Kết nối mô-đun với máy tính bằng cáp USB và máy tính có thể phát nhạc thông qua đầu ra bộ khuếch đại mô-đun.
🔹 Đầu ra âm thanh: đầu ra tín hiệu âm thanh nổi trái và phải, có thể được kết nối với hai loa 2-8 ohm, 3-5W và loa 4 Euro 5W. Sản phẩm này có mạch khuếch đại công suất 5W kép riêng, và không được kết nối với một bộ khuếch đại khác! Các đầu ra của hai bộ khuếch đại không thể kết nối song song hoặc các cực âm được kết nối với nhau, nếu không chip khuếch đại công suất bị hỏng.
