🔴 LƯU Ý:
🔹Cần cấp đúng điện áp và trở cho led
🔹Để led sáng đẹp và lâu dài thì cấp dòng khoảng 20mA
🔴 MÔ TẢ SẢN PHẨM

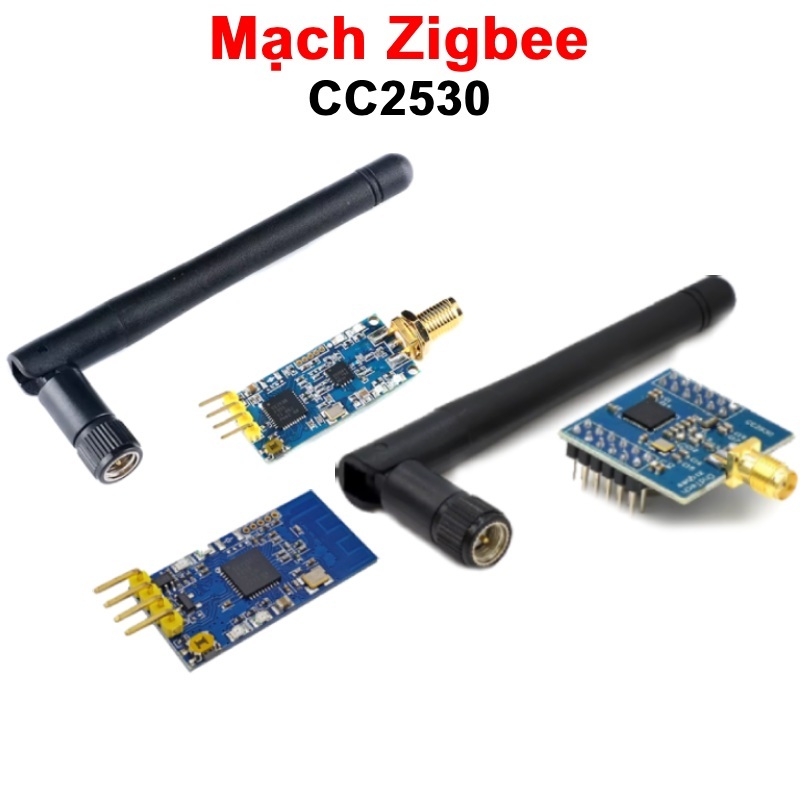

🔹Module RF Zigbee sử dụng IC CC2530 từ TI, mạch được lập trình sẵn firmware để có thể dễ dàng sử dụng như một module truyền nhận dữ liệu không dây chuẩn Zigbee với giao tiếp UART rất dễ kết nối với vi điều khiển hoặc máy tính với chỉ một vài bước config bằng nút nhấn.
🔹Module RF Zigbee có khoảng cách truyền nhận xa, chuẩn truyền sóng Zigbee 2.4Ghz chuẩn công nghiệp rất ổn định và có khả năng cấu hình tạo thành mạng truyền nhận không dây với nhiều nút, điểm mạng khác khau qua giao thức Zigbee.
🔴 THÔNG SỐ KỸ THUẬT

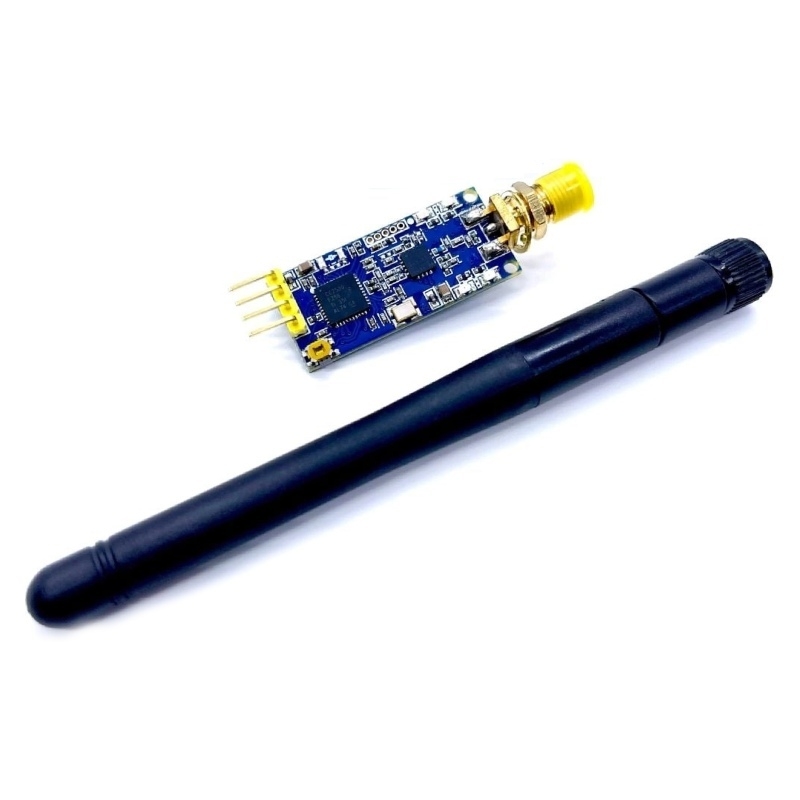

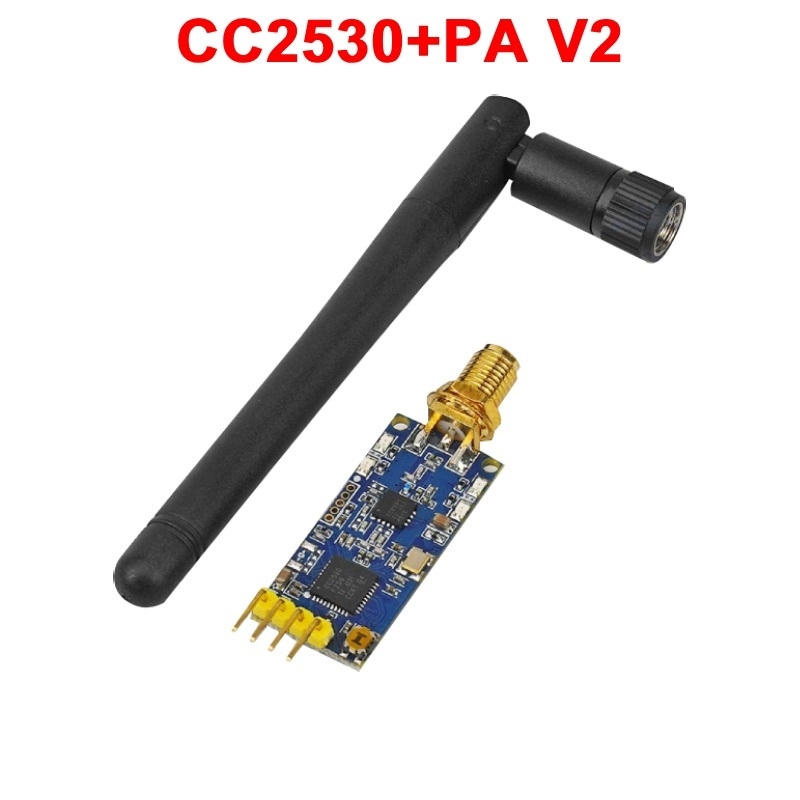

- CC2530 +PA V2
🔹IC chính : CC2530
🔹IC Khuếch đại : PA CC2591
🔹Điện áp sử dụng : 2.8~3.5VDC
🔹Dòng tiêu thụ : <30mA
🔹Chuẩn truyền sóng : Zigbee
🔹Tần số : 2.4Ghz
🔹Tốc độ truyền tối đa : 3300bps
🔹Công suất truyền : 20dbm
🔹Khoảng cách truyền lý tưởng : 1000m
🔹Giao thức kết nối : UART
🔹Baudrate : max 115200
🔹Kích thước : 16x34mm

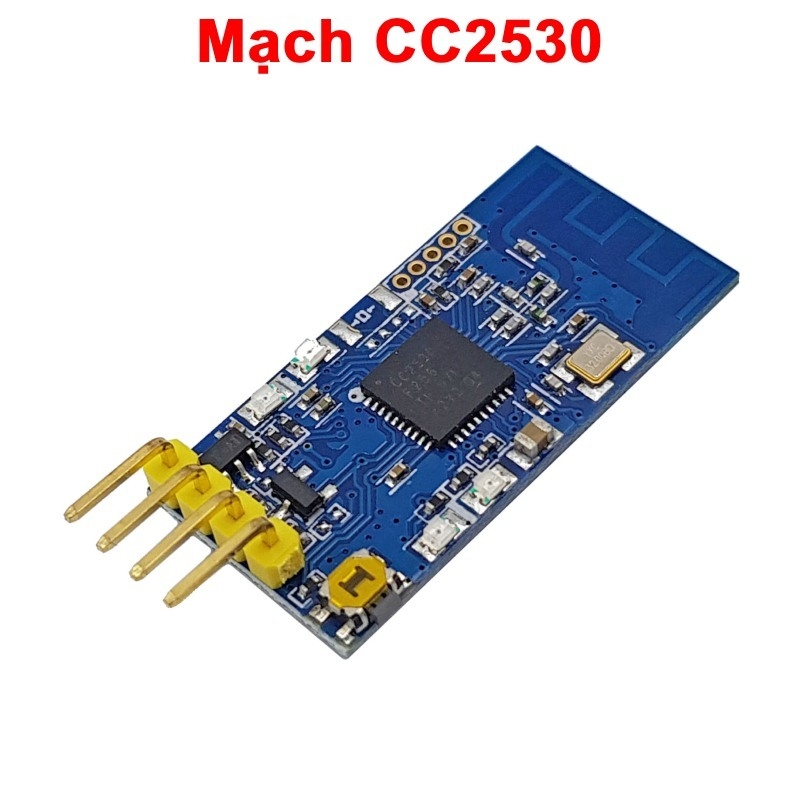

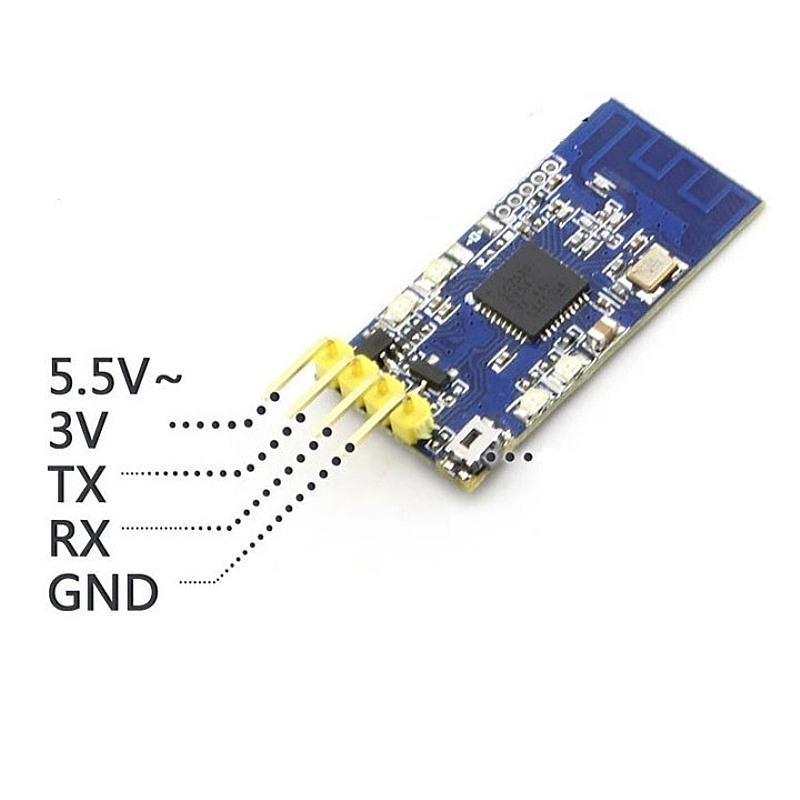

- Mạch CC2530
🔹IC chính : CC2530
🔹Điện áp sử dụng : 3~5.5VDC
🔹Dòng tiêu thụ : <30mA
🔹Chuẩn truyền sóng : Zigbee
🔹Tần số : 2.4Ghz
🔹Tốc độ truyền tối đa : 3300bps
🔹Công suất truyền : 4.5dbm
🔹Khoảng cách truyền lý tưởng : 250m
🔹Giao thức kết nối : UART
🔹Kích thước : 15.5x31.5mm

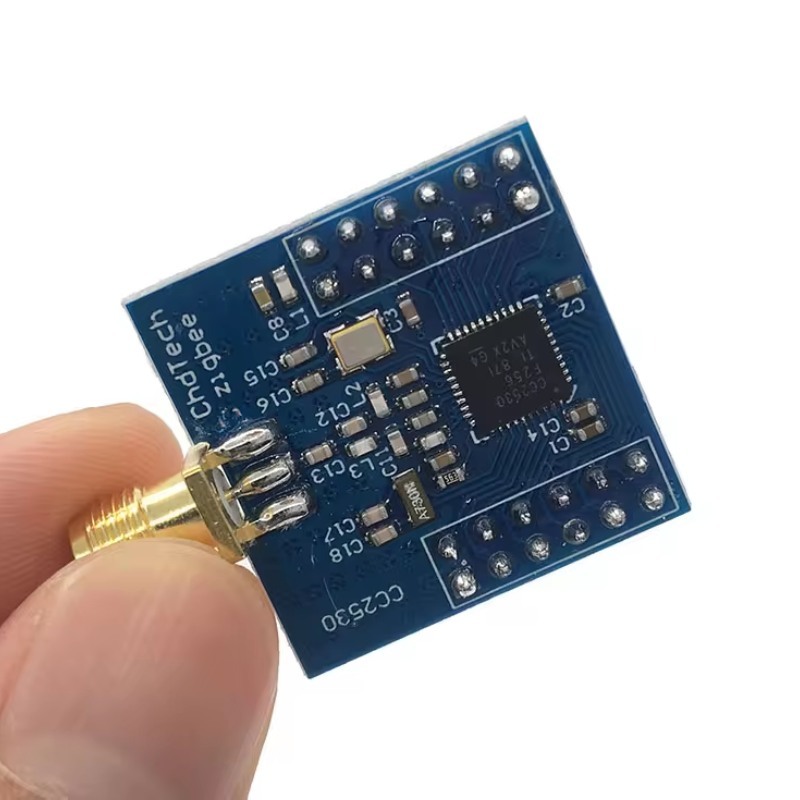

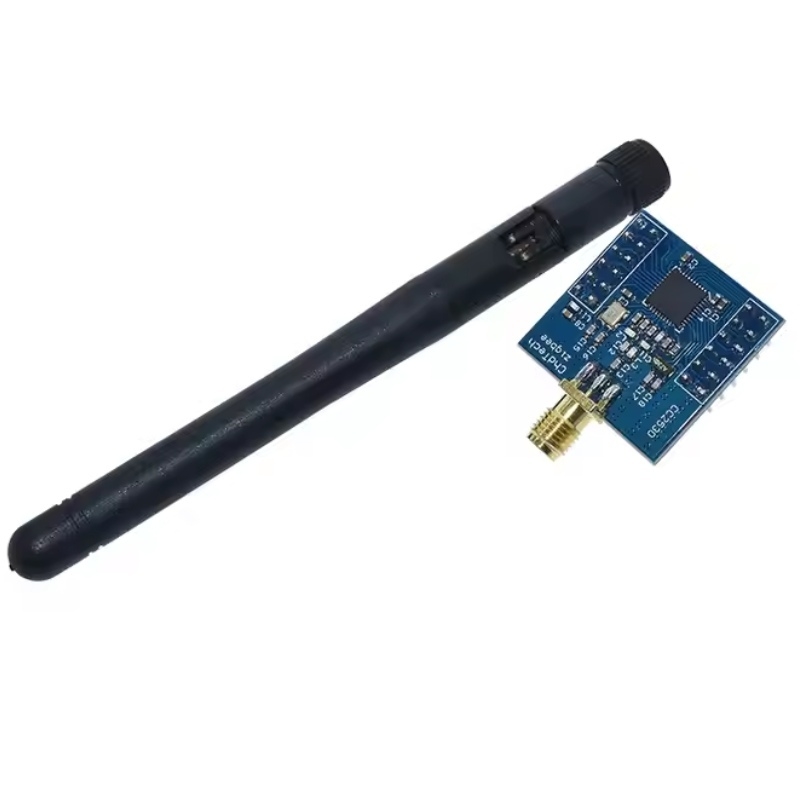

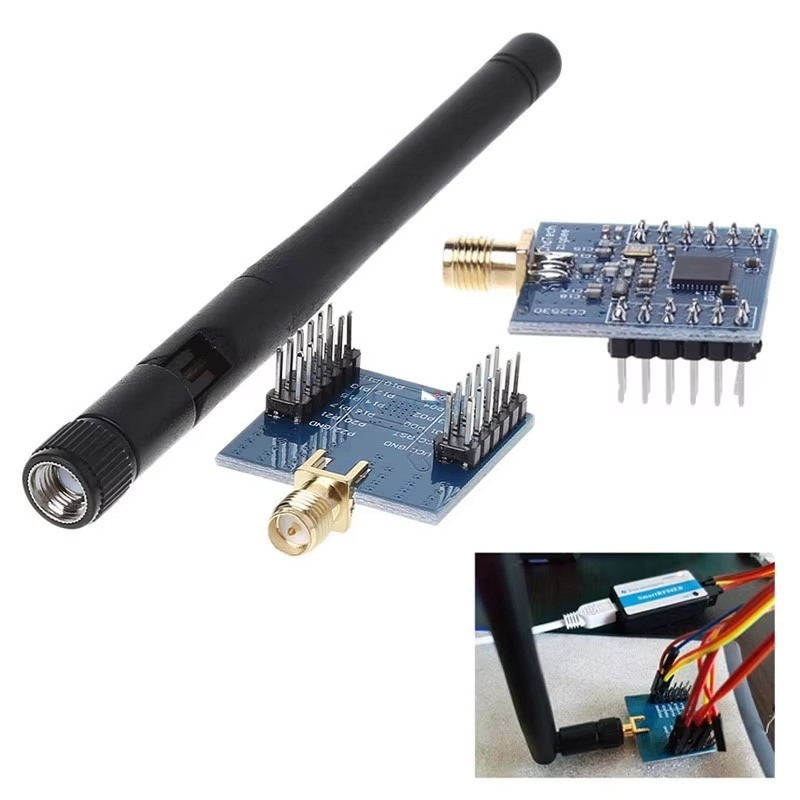

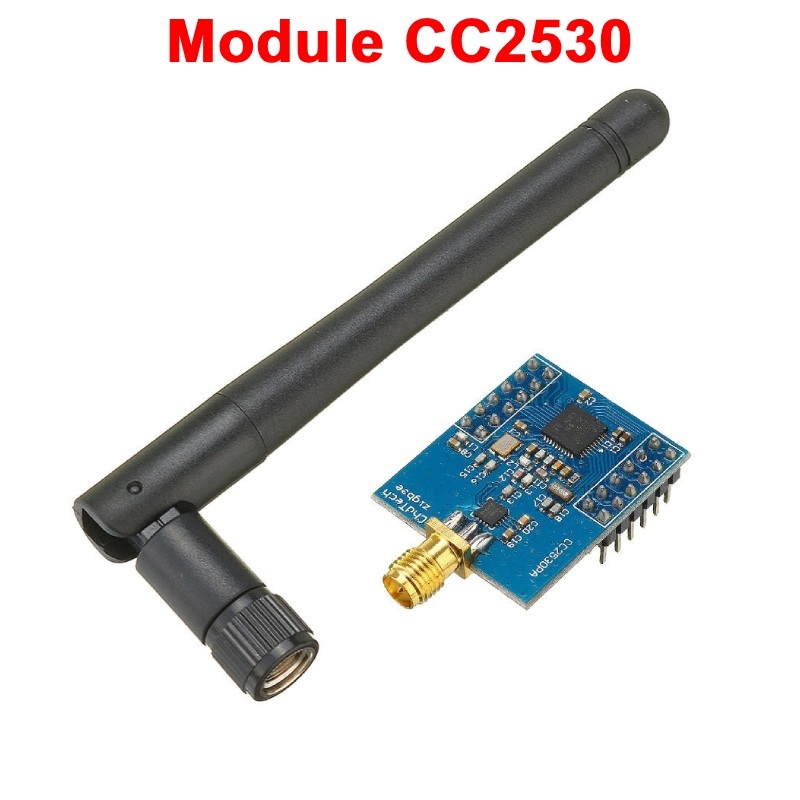

- Module CC2530
🔹Tần số : 24MHz
🔹Flash : 256KB
🔹SRAM : 8kB
🔹GPIO :21
🔹SPI : 1
🔹UART : 1
🔹ADC :12-bit,8 channel
🔹Min VCC : 2VDC
🔹Max VCC : 3.6VDC
🔹Chế độ chờ :0.4uA
🔹Thời gian đánh thức chế độ chờ : 500us
🔹Nhiệt độ hoạt động : -40~125ºC
🔹RF 6LoWPAN/802.15.4 MAC
🔹CPU Core : 8051
🔹Bảo mật : 128-bit AES
🔹Anten kết nối : Có
🔹Dòng RX :20.5mA (thấp nhất)
🔹Tần sô băng thông : 2394~2507MHz
