🔴 MÔ TẢ SẢN PHẨM

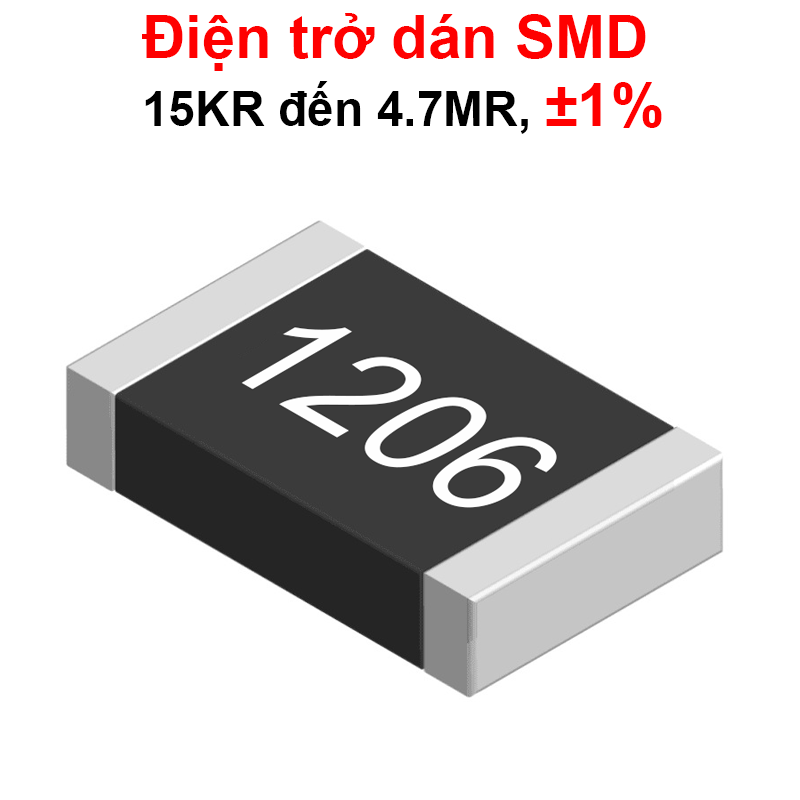

🔹 Điện trở dán - SMD ( Surface - Mount Device) là một loại linh kiện điện tử thụ động.
🔹 Công dụng cản trở dòng điện trong các thiết kế mạch điện tử.
🔹 Được sử dụng để dán cố định trên bề mặt bo mạch.
🔴 THÔNG SỐ KỸ THUẬT

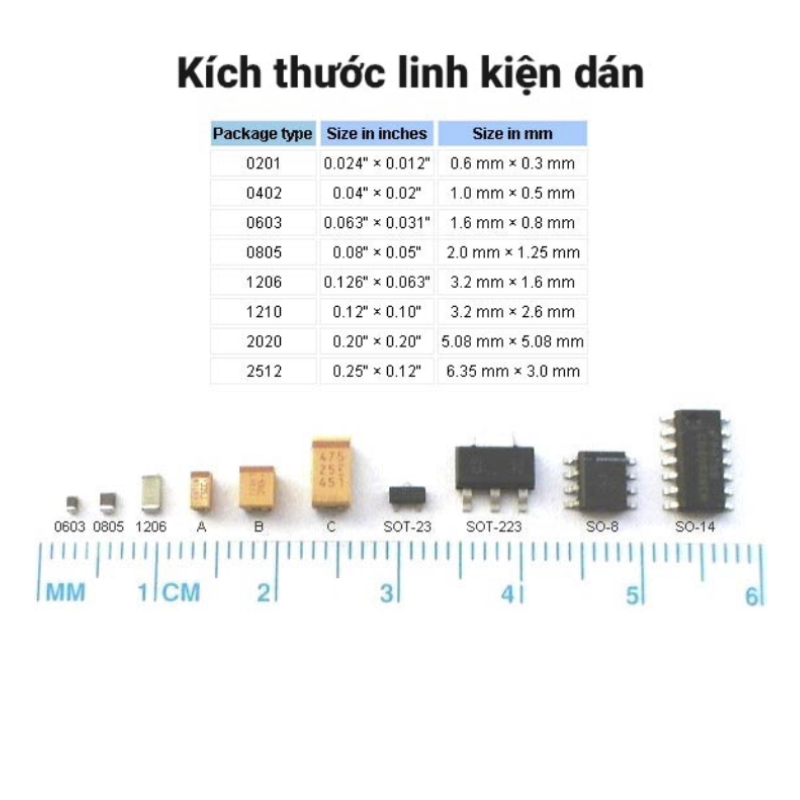

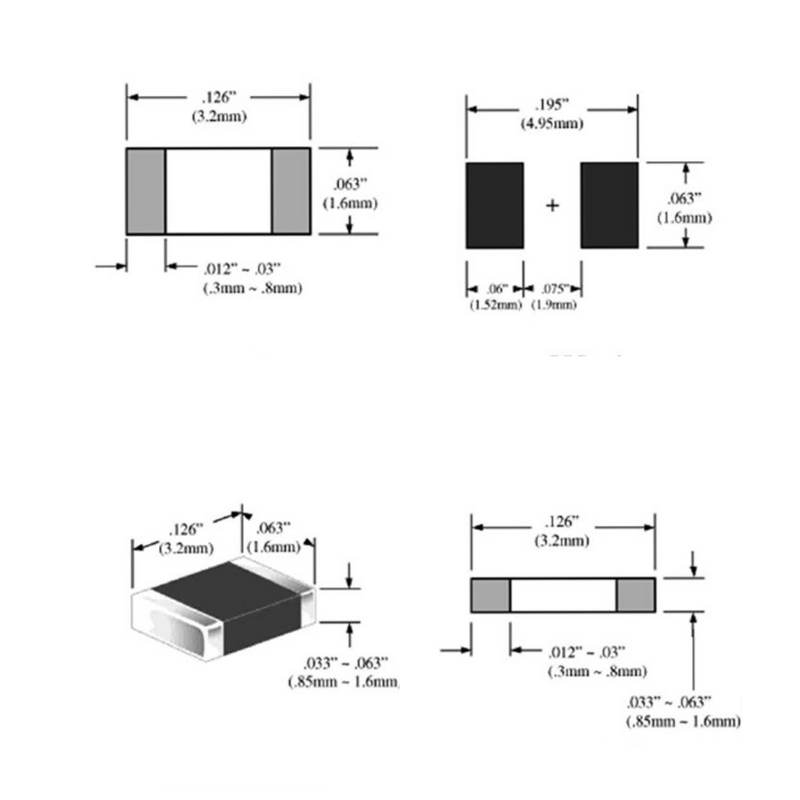

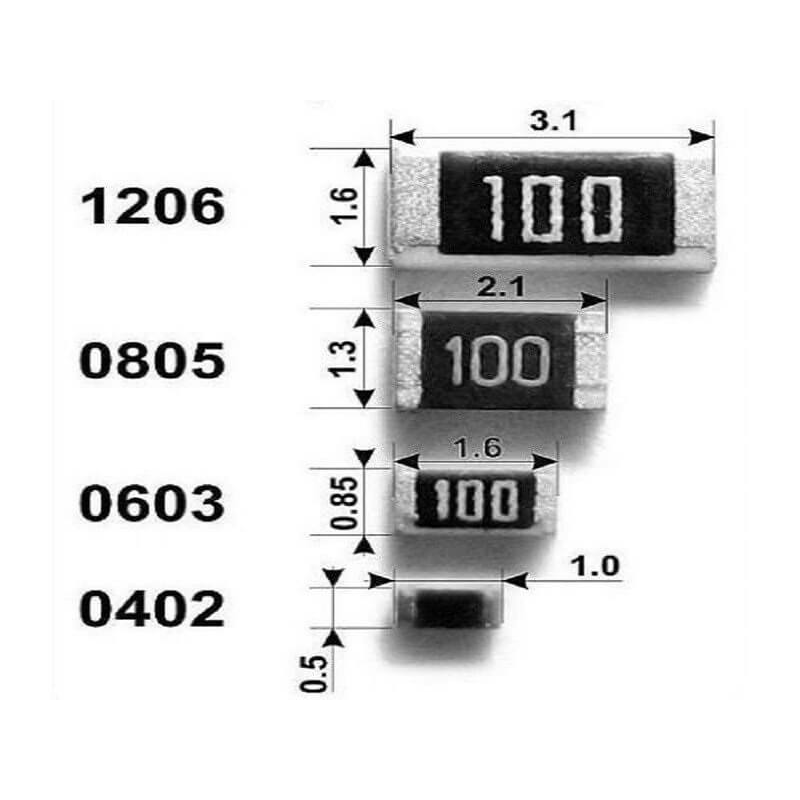

🔹 Kích thước: 1206
🔹 Giá trị điện trở: 15KR đến 4.7MR
🔹 Công suất: 0.25W, 1/4(W)
🔹 Sai số : ±1%
🔹 Đóng gói: 50 con/ 1 gói hoặc 5.000 con/ 1 reel
🔹 Nhiệt độ hoạt động : -55°C ~ 155°C

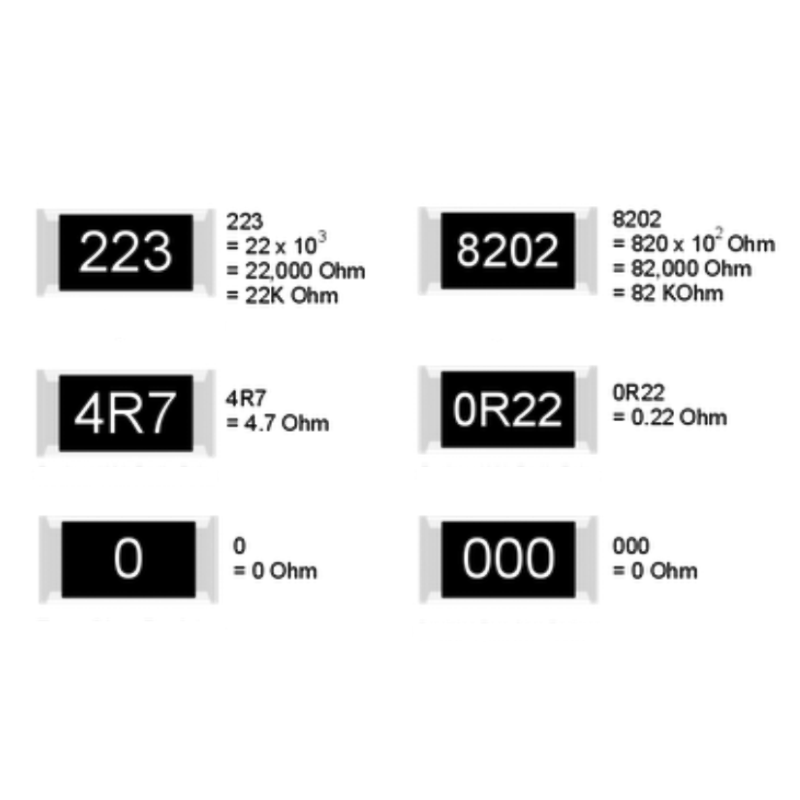

🔴 CÁCH ĐỌC GIÁ TRỊ ĐIỆN TRỞ:
Điện trở có 3 cách ghi giá trị phổ biến. Với điện trở 20 K Ohm thì theo 3 cách ghi sẽ thể hiện như sau:
🔹 Cách 1: Theo hệ thống 3 chữ số: Quy ước cách đọc như sau:
- Hai chữ số đầu tiên: Giá trị thực của điện trở dán
- Chữ số thứ ba: Là số mũ của 10 ( số chữ số 0)
Ví dụ: Trên thân điện trở ký hiệu 203 ~ 20*103 = 20 000 = 20 K Ohm
🔹 Cách 2: Theo hệ thống 4 chữ số: Quy ước cách đọc như sau:
- Ba chữ số đầu tiên: Giá trị thực của điện trở dán.
- Chữ số thứ tư: Là số mũ của 10 ( số chữ số 0)
Ví dụ: Trên thân điện trở ký hiệu 2002 ~ 200*102 = 20 000 = 20 K Ohm
🔹 Cách 3: Theo hệ thống EIA-96 (Chủ yếu dùng cho điện trở sai số 1%): Quy ước cách đọc như sau:
Ví dụ: Trên thân điện trở ký hiệu 30C ~ 200*100 = 20 000 = 20 K Ohm
-------------------------------------------
