🔴 MÔ TẢ SẢN PHẨM:
🔹 TB6600 là mạch driver điều khiển động cơ bước chuyên nghiệp nhưng dễ dàng sử dụng
🔹 Tương thích với Arduino và các mạch vi điểu khiển có thể phát xung kỹ thuật số 5V
🔹 Hỗ trợ nhiều chế độ hoạt động của động cơ bước lưỡng cực như: Full, 1/2, 1/4, 1/8 và 1/16
🔴 THÔNG SỐ KĨ THUẬT:
🔹 Điện áp đầu vào: 9-40VDC
🔹 Dòng điện đầu vào: 0-5A
🔹 Điện áp cấp cho động cơ: 9-24VDC
🔹 Điện áp điều khiển băm xung, đảo chiều, enable: 5VDC
🔹 Dòng ra trong phạm vi cài đặt: 0.5-3.5A
🔹 Số bước max: 32

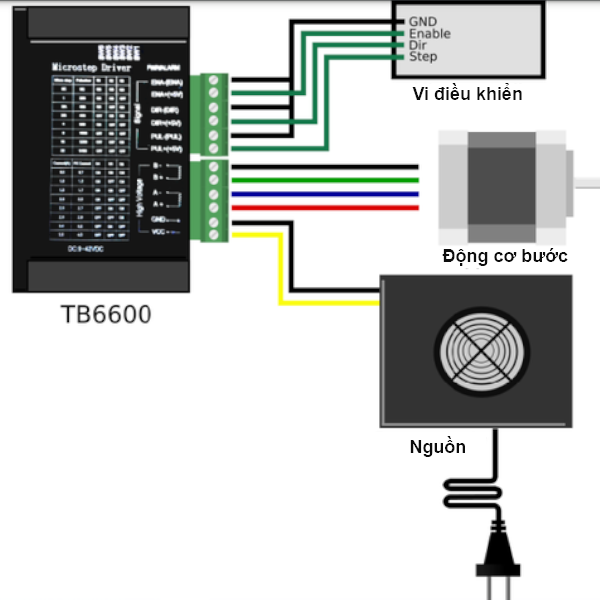

🔴 HƯỚNG DẪN SỬ DỤNG:
🔹 VCC: Nối với nguồn từ 9-40VDC
🔹 GND: Điện áp âm(-) của nguồn
🔹 A+ và A-: Nối vào cuộn dây 1 của động cơ bước
🔹 B+ và B-: Nối vào cuộn dây 2 của động cơ bước
🔹 PUL+: Nhận tín hiệu xung điều khiển tốc độ (+5V)
🔹 PUL-: Nhận tín hiệu xung điều khiển tốc độ (-)
🔹 DIR+: Nhận tín hiệu xung đảo chiều quay(+5V)
🔹 DIR- : Nhận tín hiệu xung đảo chiều quay(-)
🔹 ENA+ và ENA- :khi cấp xung tín hiệu cho 2 chân này thì động cơ sẽ không có lực moment giữ và quay nữa
🔹 Có thể đấu tín hiệu dương(+) chung hoặc tín hiệu âm(-) chung.
-------------------------------------------
Cam kết với khách hàng :
👉 Sản phẩm đúng với hình ảnh đã đăng
👉 Sản phẩm đã được kiểm tra trước khi giao
👉 Tư vấn & hỗ trợ kỹ thuật miễn phí
👉 Hoàn tiền nếu sản phẩm lỗi kỹ thuật
👉 Luôn cải tiến - nâng cao chất lượng sản phẩm
-------------------------------------------
Lưu ý:
⚠️Shop chỉ xử lý khiếu nại khi có video khui kiện hàng!
⚠️Shop chỉ bảo hành khi có video đấu nối sản phẩm!
⚠️Quý khách vui lòng đọc kĩ mô tả/ HDSD trước khi dùng!
-------------------------------------------
