🔹 THÔNG SỐ KỸ THUẬT:
- Phạm vi đo: 0.0V-100V
- Phạm vi thử nghiệm: 0-10A 0-50A
- Phạm vi cung cấp điện: DC4-30.0V
- Sai số Điện áp: ± 0.1%
- Lỗi hiện tại: soil 1%
- Thông số bộ chia cổng bên ngoài: 75 Mohm
- Dòng điện hoạt động: <20mA
- Tốc độ làm mới: Khoảng 300ms một lần

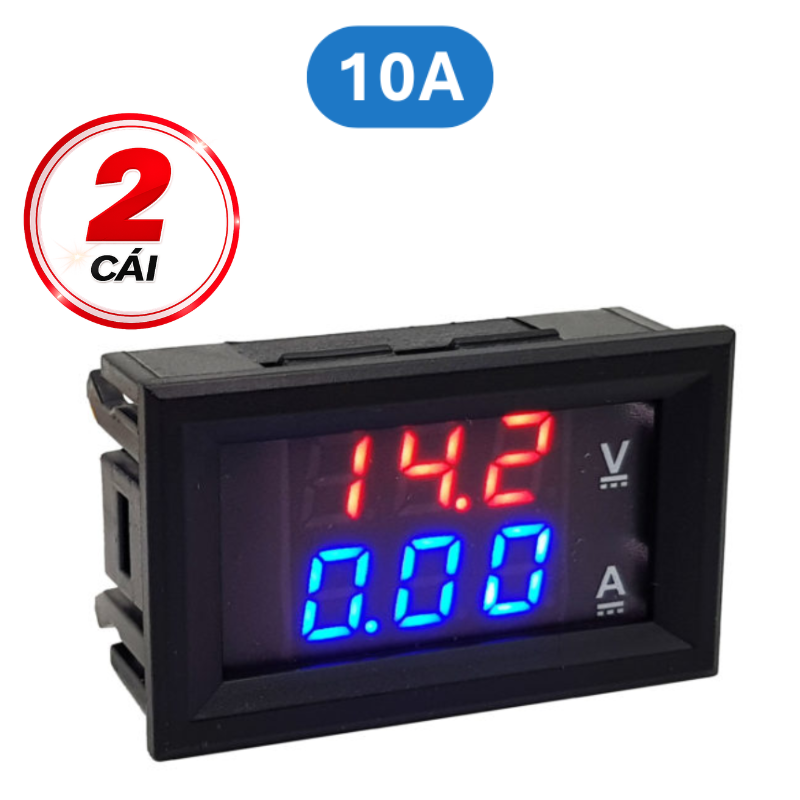

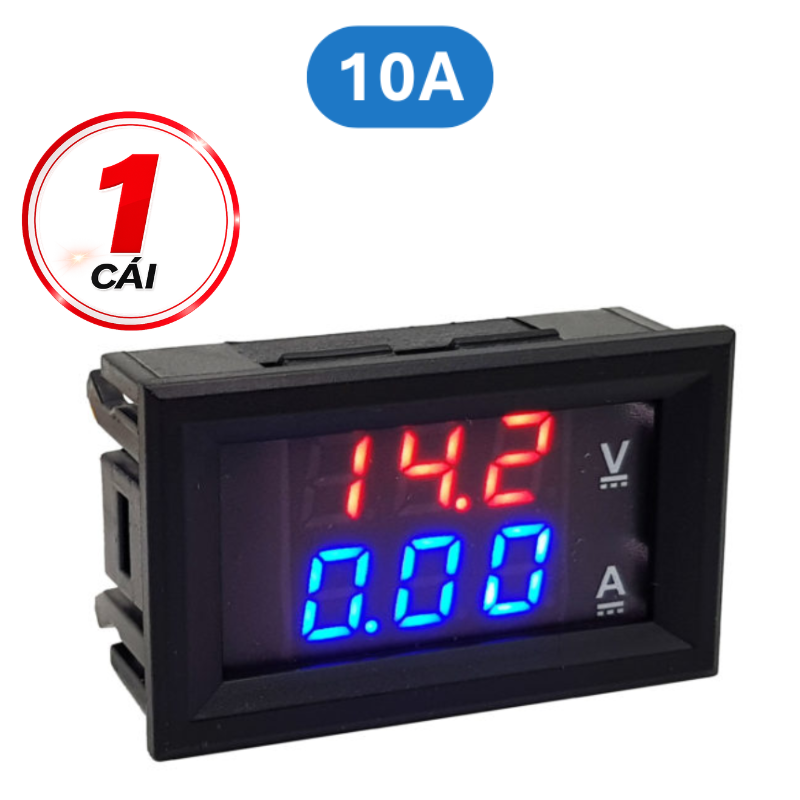

- Chế độ hiển thị: Ống kỹ thuật số LED 0.28 inch hai chữ số
- Màu hiển thị: Đỏ + đỏ, đỏ + xanh dương tùy chọn
- Chiều dài dây dẫn: 15cm
- Kích thước ngoại hình: 48x29x16mm
- Lỗ gắn: 46x27mm
- Nhiệt độ làm việc: -10℃-65℃
🔹HƯỚNG DẪN SỬ DỤNG

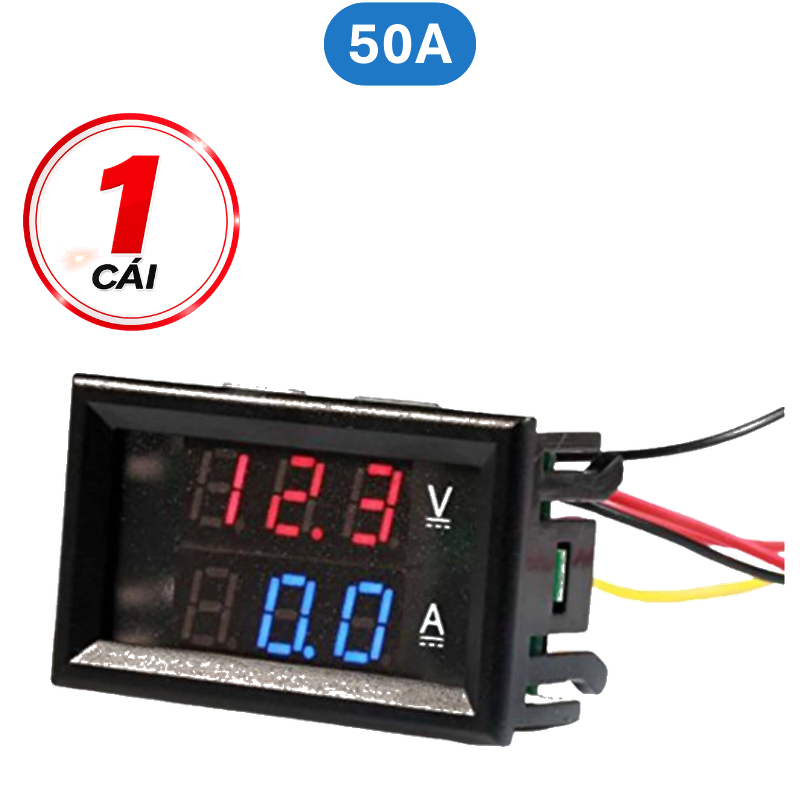

- Đồng hồ có 5 dây:
+ dây đỏ+đen(nhỏ): cấp nguồn cho đồng hồ.
+ dây vàng: đo điện áp.
+ dây đỏ+đen(lớn): đo dòng điện.
- Kết nối dây đen+dây đỏ(nhỏ) với nguồn DC 4-30V để cấp nguồn cho đồng hồ
- Nối dây vàng với nguồn hoặc tải cần đo để đo điện áp
- Để đo dòng(cần sử dụng thêm trở shunt) thì mắc nối tiếp đồng hồ với tải cần đo bằng dây đỏ+đen(lớn).
- Cách đấu nối quý khách hàng vui lòng tham khảo hình trên bài viết.
