🔴 MÔ TẢ SẢN PHẨM

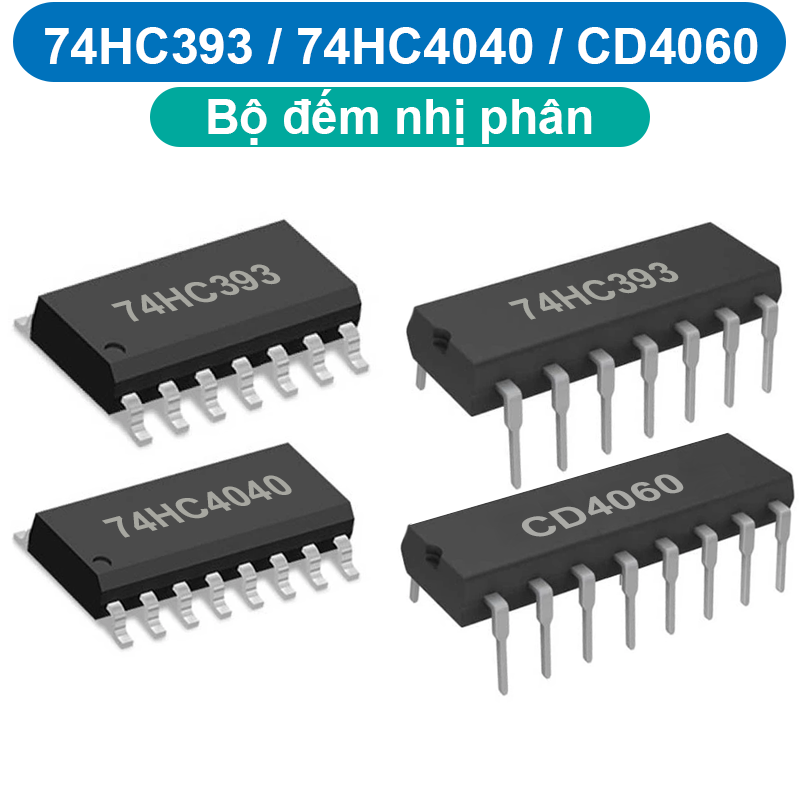

🔹 IC bộ đếm nhị phân Binary counter 74HC393, 74HC4040D, CD4060 là một chip IC được sử dụng rộng rãi với chức năng chính của nó là một bộ đếm nhị phân. IC 74HC393 là bộ đếm gợn sóng nhị phân 4 giai đoạn kép. Mỗi bộ đếm có đầu vào đồng hồ (nCP), đầu vào thiết lập lại tổng thể không đồng bộ ghi đè (nMR) và 4 đầu ra song song được đệm (nQ0 đến nQ3). Bộ đếm tiến lên trong quá trình chuyển đổi từ CAO xuống THẤP của nCP. Mức CAO trên nMR sẽ xóa các giai đoạn bộ đếm và buộc các đầu ra ở mức THẤP, không phụ thuộc vào trạng thái của nCP. Đầu vào bao gồm diode kẹp cho phép sử dụng các điện trở giới hạn dòng điện để giao tiếp đầu vào với điện áp vượt quá VCC.
🔴 THÔNG SỐ KỸ THUẬT
🔹 Điện áp hoạt động : 2V – 6V
🔹 Dòng điện hoạt động : 50mA
🔹 Dòng điện ngõ vào : 20mA
🔹 Dòng điện ngõ ra : 25mA
🔹 Công suất hoạt động : 500mW
🔹 Nhiệt độ hoạt động : -40°C – 125°C
🔹 IC đếm: Binary 4 bit
🔹 Số chân : 14
🔹 Mức logic : 0 hoặc 1
🔴 HƯỚNG DẪN SỬ DỤNG

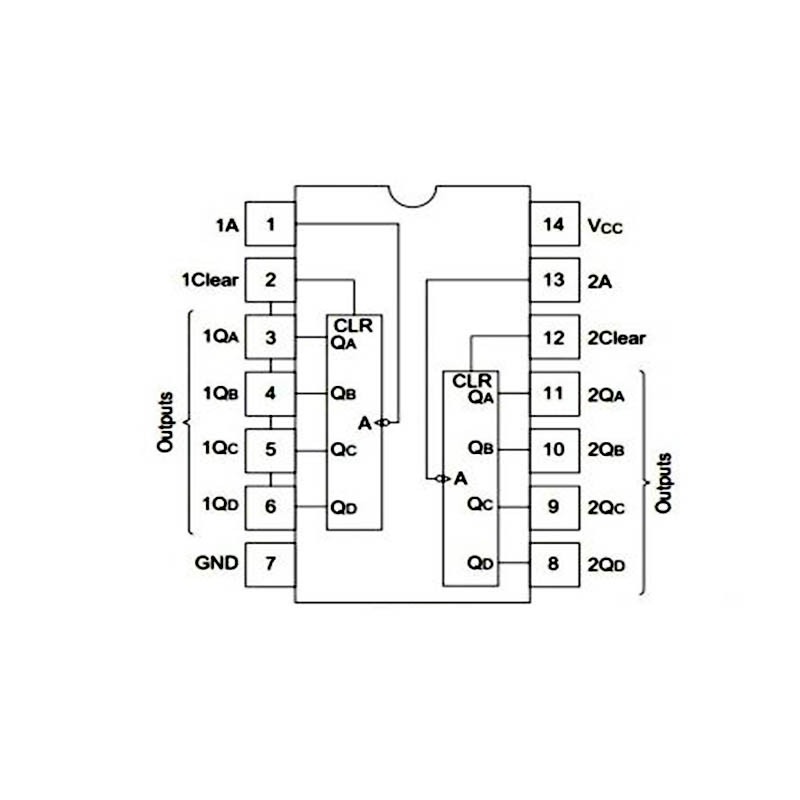

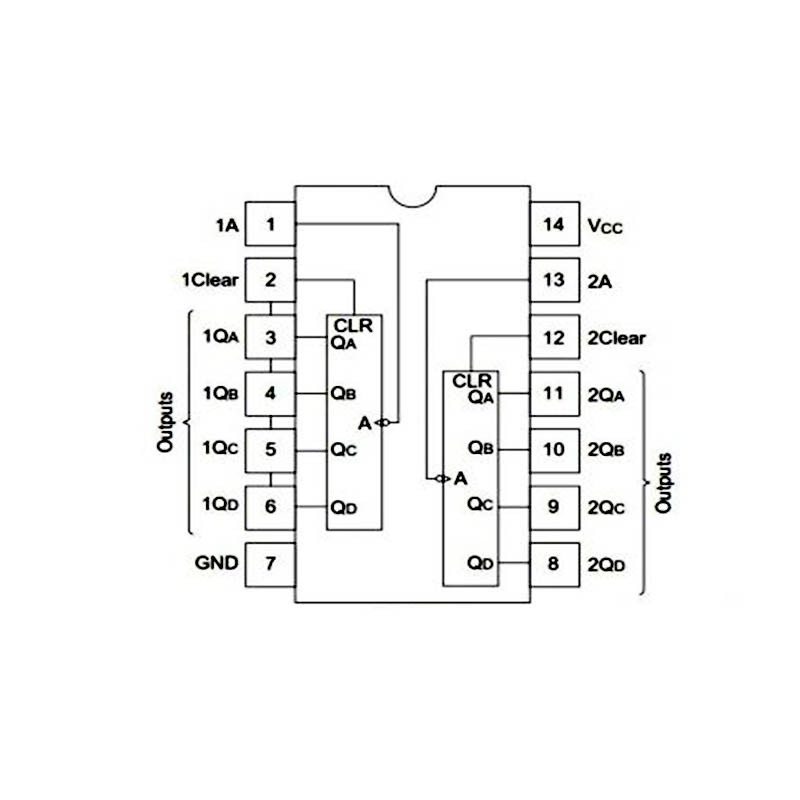

🔹 Chức năng các chân :
1 – 1CLK : Chân xung bộ đếm 1
2 – 1CLR : Reset bộ đếm 1
3 – 1QA : Dữ liệu ngõ ra cổng 0 bộ đếm 1
4 – 1QB : Dữ liệu ngõ ra cổng 1 bộ đếm 1
5 – 1QC : Dữ liệu ngõ ra cổng 2 bộ đếm 1
6 – 1QD : Dữ liệu ngõ ra cổng 3 bộ đếm 1
7 – GND : Cấp nguồn 0V.
8 – 2QD : Dữ liệu ngõ vào cổng 3 bộ đếm 2
9 – 2QC : Dữ liệu ngõ vào cổng 2 bộ đếm 2
10 – 2QB : Dữ liệu ngõ vào cổng 1 bộ đếm 2
11 – 2QA : Dữ liệu ngõ vào cổng 0 bộ đếm 2
12 – 2CLR : Reset bộ đếm 2.
13 – 2CLK : Chân xung bộ đếm 2.
14 – VCC : Cấp nguồn 2V- 6V.
🔹 Hoạt động tốt nhất ở điện áp 5V.
