🔴 MÔ TẢ SẢN PHẨM

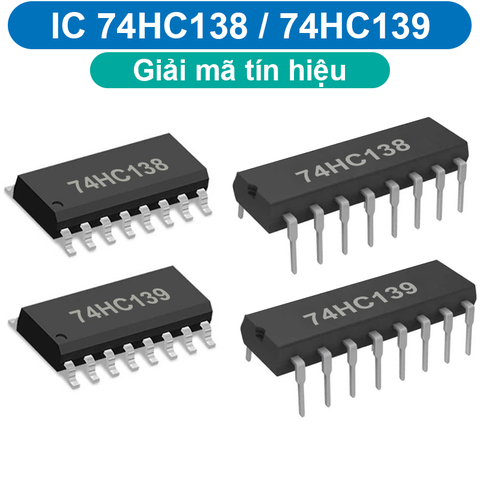

🔹IC Giải mã tín hiệu 74HC138, 74HC139 chân cắm / chân dán có cấu tạo bên trong là 3 sang 8 đường tích cực mức 0. IC được sản xuất theo công nghệ Cmos, là một mạch tích hợp được xây dựng từ các Mosfet và một số điện trở phụ trợ. IC hoạt động tốt nhất ở điện áp 5V.
🔴 THÔNG SỐ KỸ THUẬT
🔹Điện áp hoạt động : 2V – 6V
🔹Dòng điện hoạt động : 50mA
🔹Dòng điện ngõ vào : 20mA
🔹Dòng điện ngõ ra : 25mA
🔹Công suất hoạt động : 500mW
🔹Nhiệt độ hoạt động : -65°C – 150°C
🔹Số cổng : 3 input 8 output
🔹Số chân : 20
🔹Loại : IC rời
🔹Mức logic : 0 hoặc 1
🔴 HƯỚNG DẪN SỬ DỤNG
🔹 Chức năng các chân :

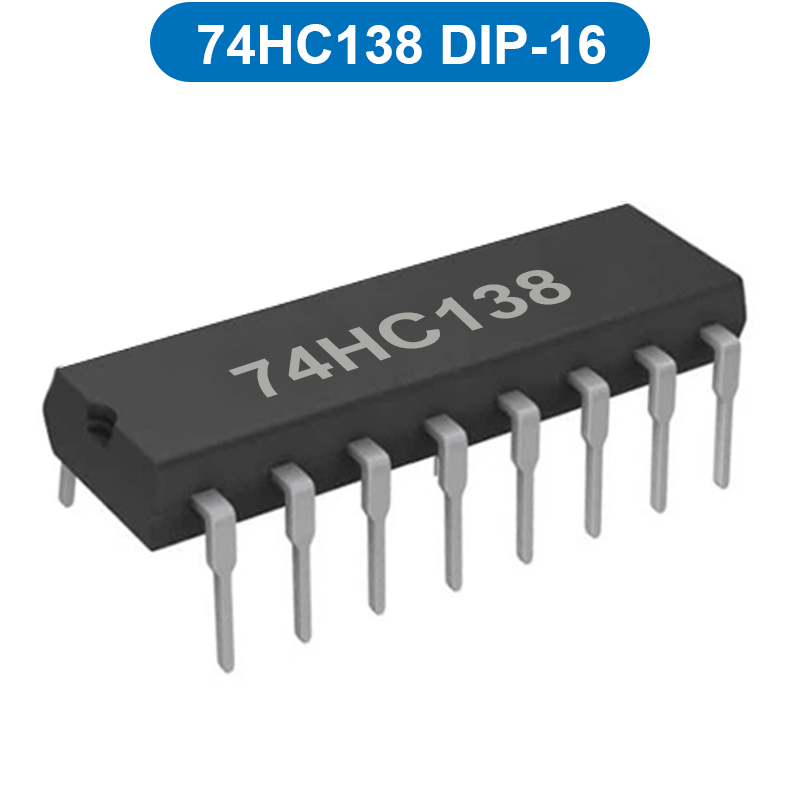

🔹74HC138 :
1 – A0 : Địa chỉ ngõ vào cổng 0
2 – A1 : Địa chỉ ngõ vào cổng 1
3 – A2 : Địa chỉ ngõ vào cổng 2
4 – E1 : Cho phép mức thấp ngõ vào cổng 1
5 – E2 : Cho phép mức thấp ngõ vào cổng 2
6 – E3 : Cho phép mức cao ngõ vào cổng 3
7 – Y7 : Xuất dữ liễu ngõ ra mức thấp cổng 7
8 – GND : Cấp nguồn 0V.
9 – Y6 : Xuất dữ liệu ngõ ra mức thấp cổng 6
10 – Y5 : Xuất dữ liệu ngõ ra mức thấp cổng 5
11 – Y4 : Xuất dữ liệu ngõ ra mức thấp cổng 4
12 – Y3 : Xuất dữ liệu ngõ ra mức thấp cổng 3
13 – Y2 : Xuất dữ liệu ngõ ra mức thấp cổng 2
14 – Y1 : Xuất dữ liệu ngõ ra mức thấp cổng 1
15 – Y0 : Xuất dữ liệu ngõ ra mức thấp cổng 0
16 – VCC : Cấp nguồn 2V- 6V. 5V.
🔹74HC139 :
1 – 1E : Cho phép ngõ vào công 1
1 – 1A0 : Địa chỉ ngõ vào Kênh A cổng 1
2 – 1A1 : Địa chỉ ngõ vào Kênh A cổng 1
3 – 1Y0 : Xuất dữ liệu Kênh 1 cổng 0
3 – 1Y1 : Xuất dữ liệu Kênh 1 cổng 1
3 – 1Y2 : Xuất dữ liệu Kênh 1 cổng 2
3 – 1Y3 : Xuất dữ liệu Kênh 1 cổng 3
8 – GND : Cấp nguồn 0V.
3 – 2Y3 : Xuất dữ liệu Kênh 2 cổng 3
3 – 2Y2 : Xuất dữ liệu Kênh 2 cổng 2
3 – 2Y1 : Xuất dữ liệu Kênh 2 cổng 1
3 – 2Y0 : Xuất dữ liệu Kênh 2 cổng 0
1 – 2A0 : Địa chỉ ngõ vào Kênh A cổng 2
2 – 2A1 : Địa chỉ ngõ vào Kênh A cổng 2
1 – 2E : Cho phép ngõ vào công 2
16 – VCC : Cấp nguồn 2V- 6V.
