🔴 MÔ TẢ SẢN PHẨM

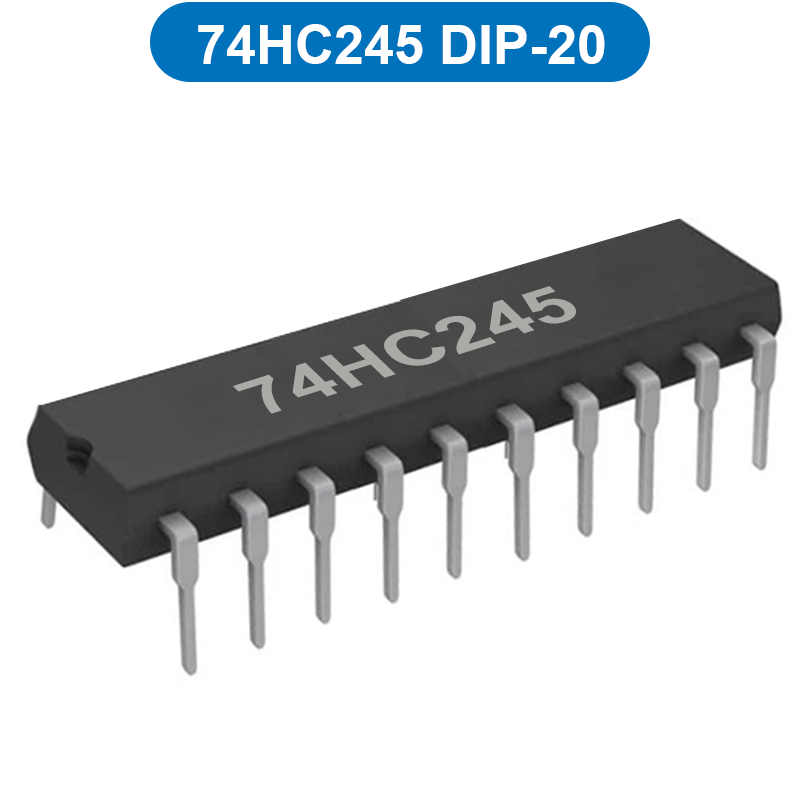

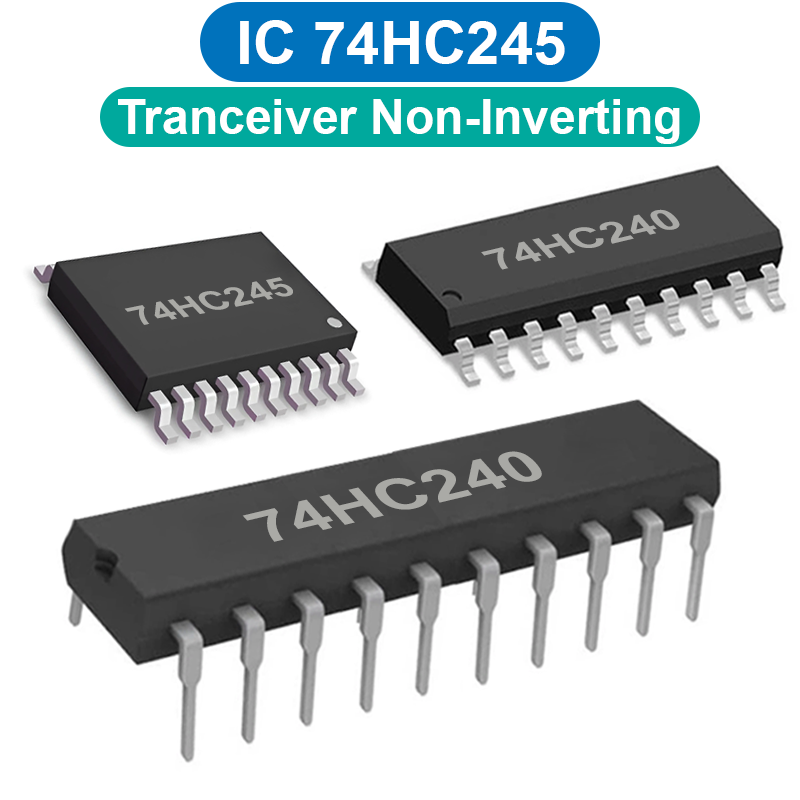

🔹 IC Bus Thu phát không nghịch đảo 8 Bit 3 trạng thái 74HC245 là IC đệm dữ liệu 2 chiều , thường ứng dụng trong các mạch sử dụng led như quét led matrix , led 7, hoặc đệm dữ liệu trên bus với các mạch sử dụng nhiều linh kiện mắc song song. IC 74HC245 được sản xuất theo công nghệ Cmos.
🔴 THÔNG SỐ KỸ THUẬT
🔹 Điện áp hoạt động : 4.5V – 5.5V
🔹 Dòng điện hoạt động : 75mA
🔹 Dòng điện ngõ vào : 20mA
🔹 Dòng điện ngõ ra : 35mA
🔹 Công suất hoạt động : 500mW
🔹 Nhiệt độ hoạt động : -40°C – 125°C
🔹 Số cổng : 8
🔹 Số chân : 20
🔹 Loại : IC rời
🔹 Mức logic : 0 hoặc 1
🔴 HƯỚNG DẪN SỬ DỤNG
🔹 Chức năng các chân :
1 – DIRECTION : Định hướng ngõ ra
2 – A1 : Ngõ vào cổng 1
3 – A2 : Ngõ vào cổng 2
4 – A3 : Ngõ vào cổng 3
5 – A4 : Ngõ vào cổng 4
6 – A5 : Ngõ vào cổng 5
7 – A6 : Ngõ vào cổng 6
8 – A7 : Ngõ vào cổng 7
9 – A8 : Ngõ vào cổng 8
10 – GND : Cấp nguồn 0V.
11 – B8 : Ngõ ra cổng 8
12 – B7 : Ngõ ra cổng 7
13 – B6 : Ngõ ra cổng 6
14 – B5 : Ngõ ra cổng 5
15 – B4 : Ngõ ra cổng 4
16 – B3 : Ngõ ra cổng 3
17 – B2 : Ngõ ra cổng 2
18 – B1 : Ngõ ra cổng 1
19 – OUTPUT ENABLE : Cho phép xuất tín hiệu ngõ ra
20 – VCC : Cấp nguồn 2V- 6V.
🔹 IC hoạt động tốt nhất ở điện áp 5V
