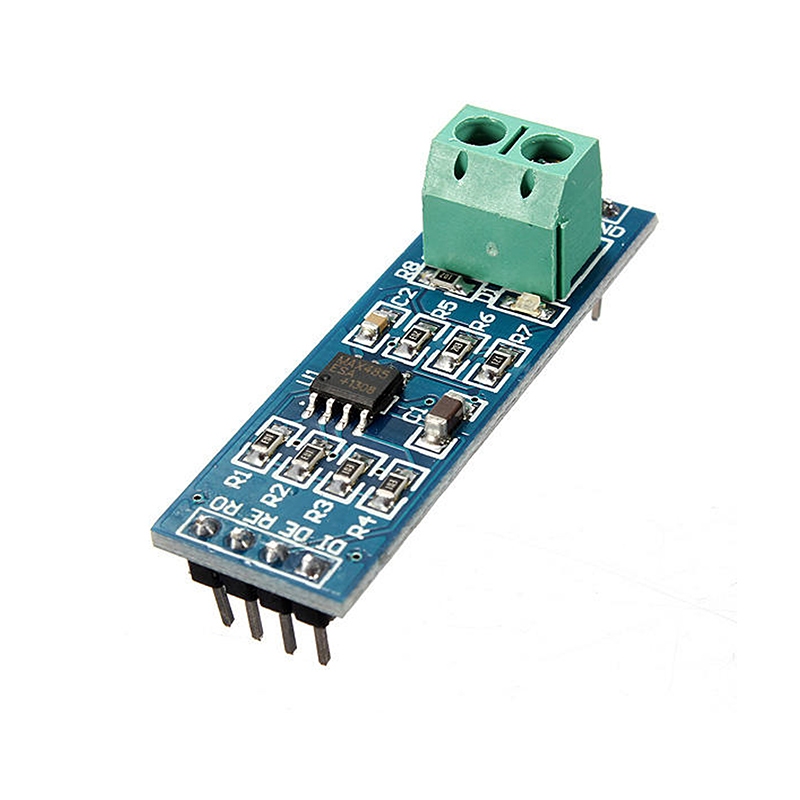

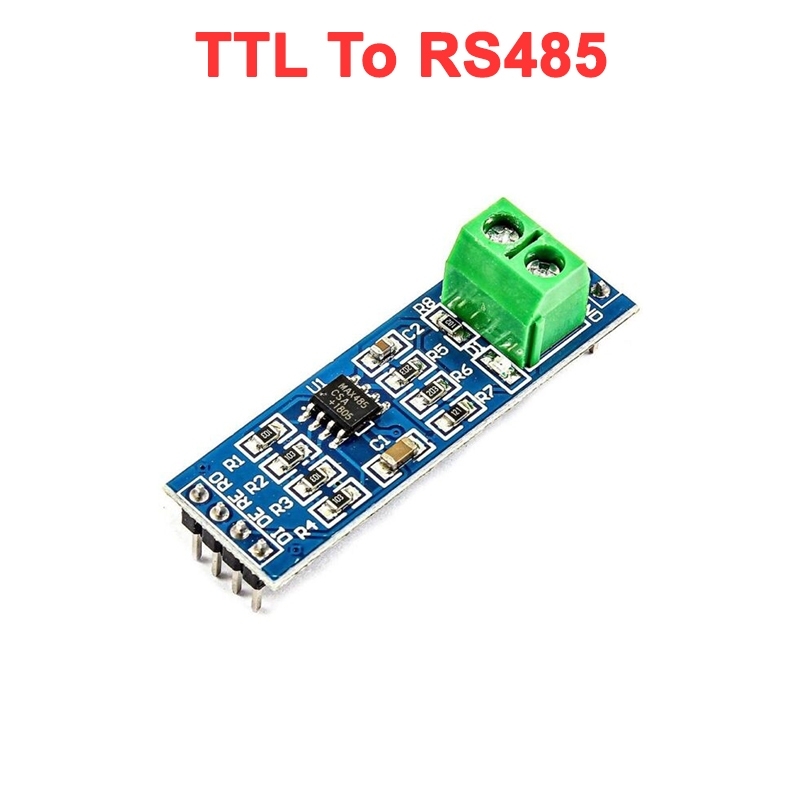

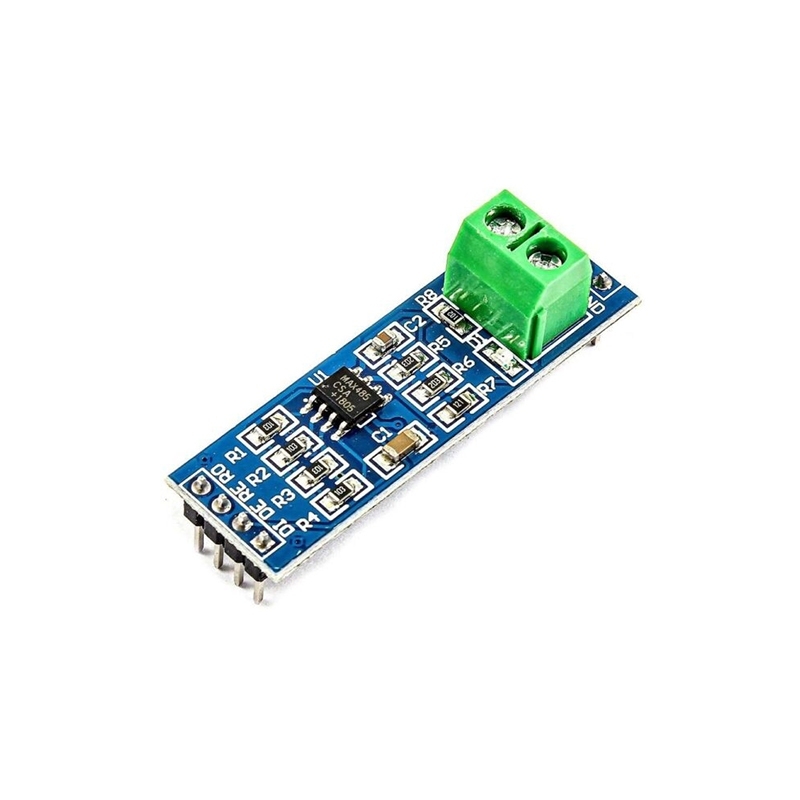

🔴 MÔ TẢ SẢN PHẨM

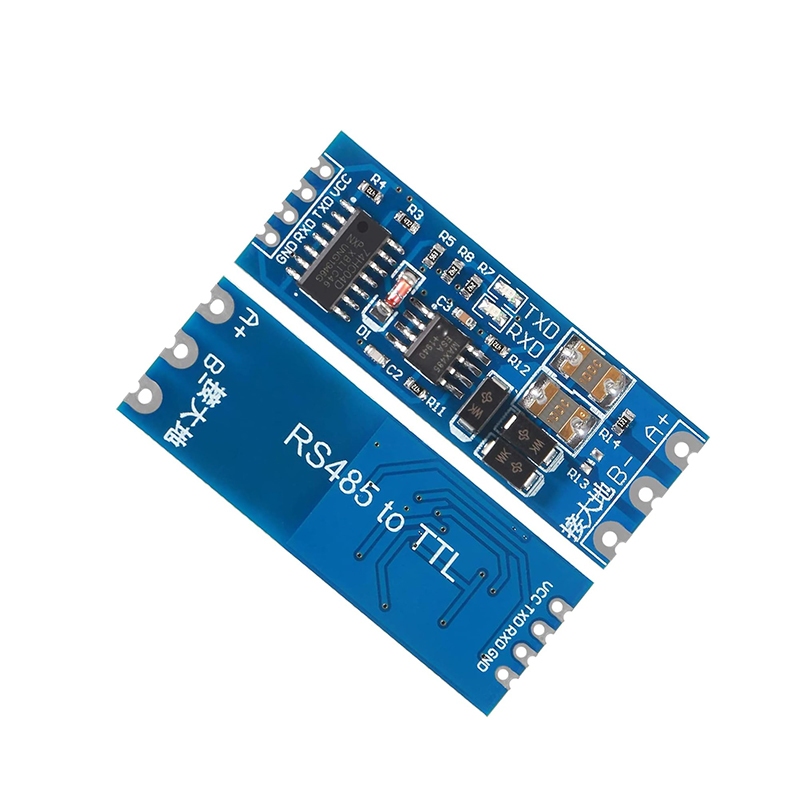

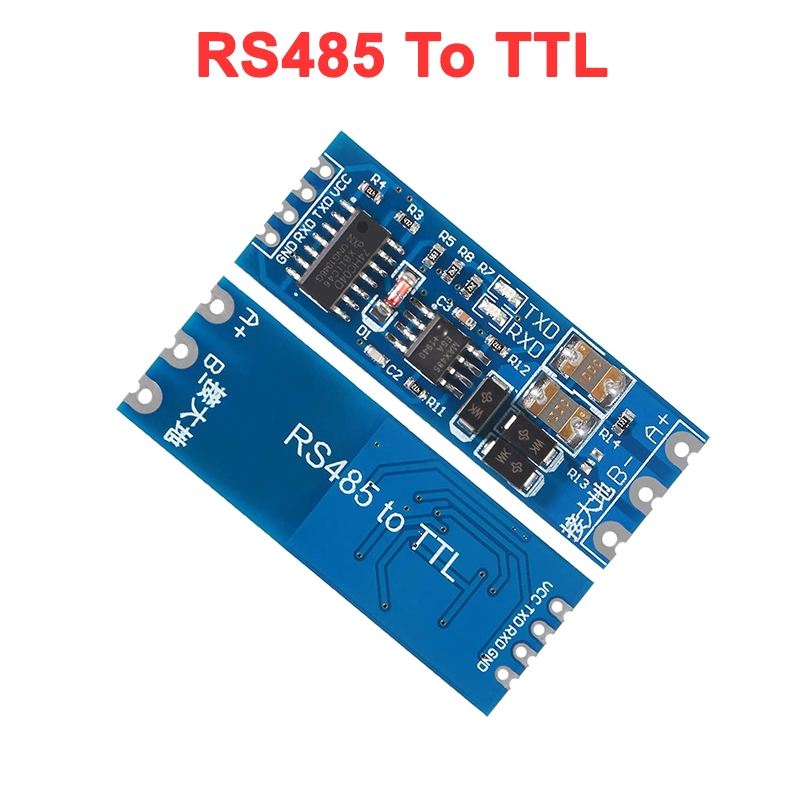

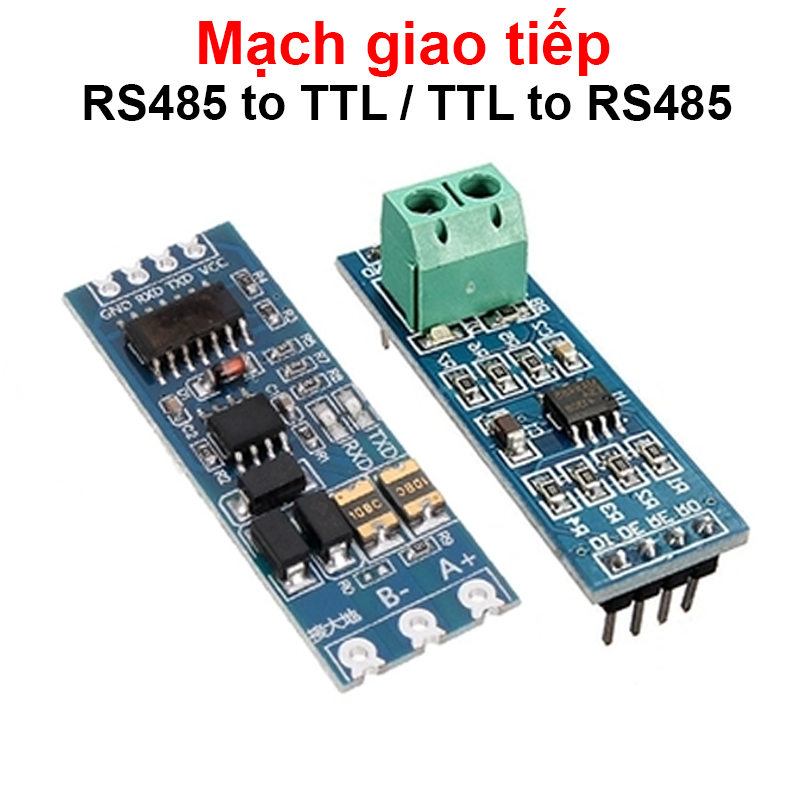

🔹Mạch chuyển đổi TTL / RS485 được thiết kế để có thể giúp bạn chuyển giao tiếp từ chuẩn giao tiếp UART TTL (Vi điều khiển, máy tính nhúng,...) sang chuẩn giao tiếp RS485 và ngược lại. Mạch chuyển giao tiếp UART TTL to RS485 được thiết kế với khả năng chống nhiễu cao, tích hợp các bộ đệm, Cầu chì tự phục hồi, Diode chống nhiễu giúp hệ thống chạy ổn định, an toàn hơn và không làm cháy board điều khiển trung tâm. Phần chân giao tiếp RS485 trên mạch có chân Mass, nếu hệ thống có đường đây mass tiếp đất thì có thể sử dụng để nối vào chân Mass này giúp tăng khả năng chống nhiễu và chống sét. Mạch hỗ trợ kết nối nhiều điểm RS485 trên đường Bus, mạch được thiết kế để các điểm có thể nối "nóng" mà không sợ hiện tượng module bị chết khi chưa ngắt đường truyền tổng.
🔴 THÔNG SỐ KỸ THUẬT
🔹Điện áp hoạt động : 3 - 5VDC.
🔹Điện áp giao tiếp TTL : 3 - 5VDC.
🔹Khoảng cách truyền RS485 có thể lên đến 1km (khuyến nghị sử dụng dưới 800m và dây bus chuyên dụng cho RS485).
🔹Chuẩn chân cắm TTL 2.54mm.
🔹Có đèn led thông báo trạng thái truyền nhận RX và TX.

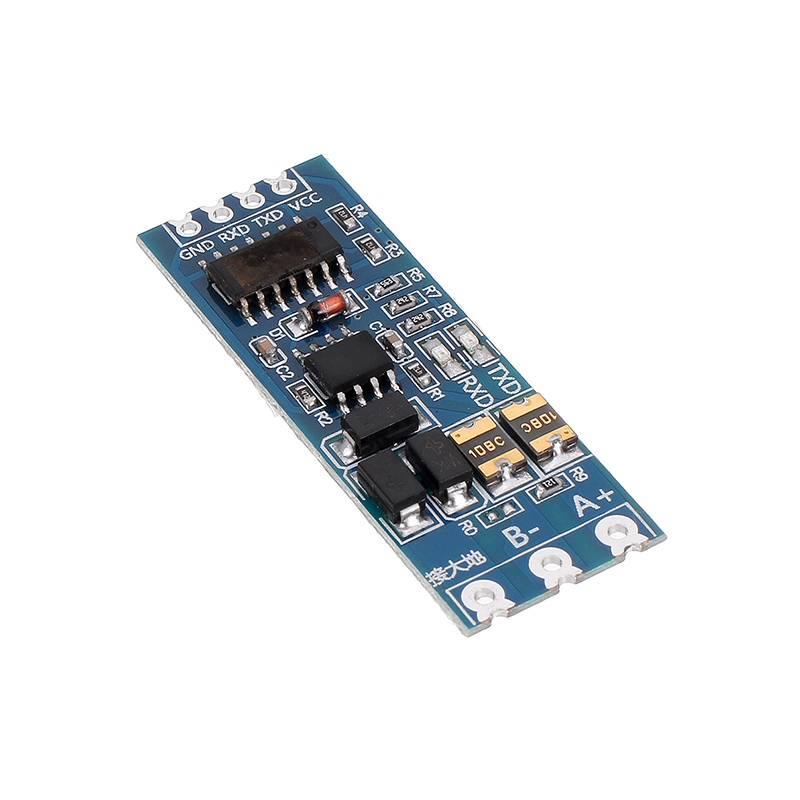

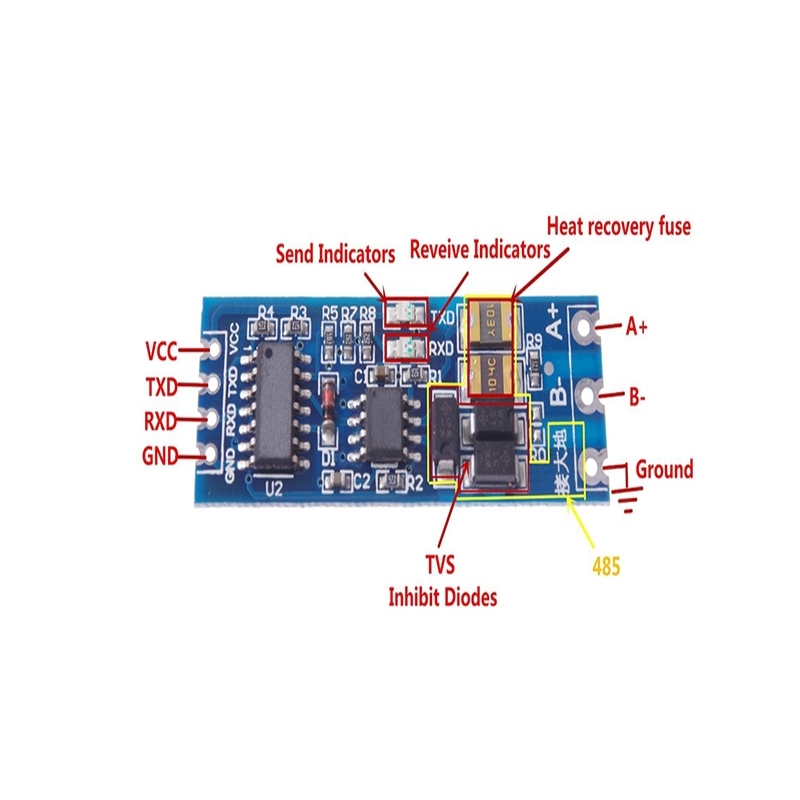

🔴 CHI TIẾT CÁC CHÂN
🔹VCC : chân cấp nguồn 5VDC
🔹TXD : chân truyền dữ liệu UART TTL, dùng kết nối đến chân nhận RX của các module sử dụng mức tín hiệu TTL.
🔹RXD : chân nhận dữ liệu UART TTL, dùng kết nối đến chân nhận TX của các module sử dụng mức tín hiệu TTL.
🔹GND : chân cấp nguồn 0VDC.
