🔹 MÔ TẢ SẢN PHẨM
🔹 Mạch Chuyển Mức Tín Hiệu 4 Kênh được thiết kế để chuyển đổi mức tín hiệu logic giữa 3.3V và 5V theo 4 chiều, cho phép giao tiếp linh hoạt giữa các thiết bị có điện áp khác nhau. Với tốc độ cao, mạch này rất thích hợp cho các giao tiếp như UART, SPI và I2C.
🔹 Mạch chuyển mức tín hiệu I2C giúp bạn dễ dàng kết nối các thiết bị thông qua module này. Các mạch giao tiếp I2C với điện áp khác nhau (ví dụ: 5V/3.3V) có thể được kết nối một cách dễ dàng. Mạch sử dụng 2 con MOSFET BSS138 cùng với điện trở 10k Ohm kéo lên, cho phép hoạt động xuống tới mức 1.8V ở phía điện áp thấp và chịu dòng áp tối đa lên đến 10V ở phía điện áp cao.
🔹 THÔNG SỐ KỸ THUẬT
🔹 Nguồn cấp: 5V và 3.3V tạo mức logic
🔹 Dòng tối đa: 150mA cho 4 kênh
🔹 Thiết bị sử dụng: 2 MOSFET tốc độ cao (BSS138)
🔹 Tương thích: UART, SPI, I2C

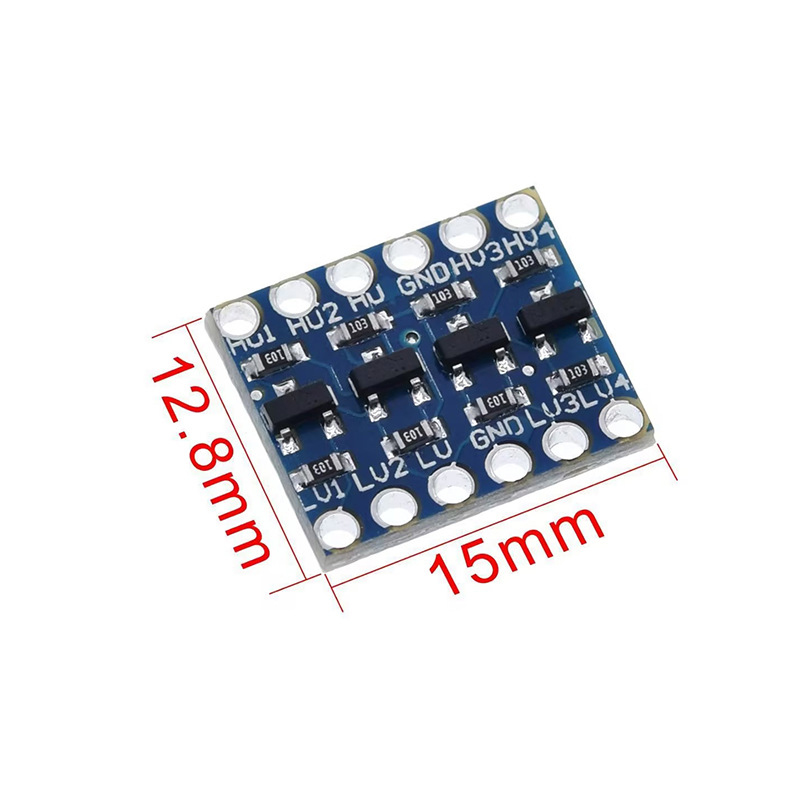

🔹 Kích thước: 1x1,5 cm
Tính Năng Nổi Bật
🔹 Tốc độ cao: Hỗ trợ truyền dữ liệu nhanh chóng cho các ứng dụng yêu cầu.
🔹 Dễ dàng sử dụng: Thiết kế thân thiện, dễ dàng tích hợp vào các dự án điện tử.
🔹 Độ tin cậy cao: Sử dụng linh kiện chất lượng, đảm bảo độ bền và hiệu suất.
🔹 ỨNG DỤNG SẢN PHẨM
🔹 Kết nối các thiết bị có điện áp khác nhau trong các ứng dụng điện tử.
🔹 Sử dụng trong các dự án DIY, mạch điện học và tự động hóa.
🔹 Giám sát và điều khiển các thiết bị trong hệ thống I2C.
