🔹 MÔ TẢ SẢN PHẨM:
- Sử dụng điện áp 3V-6V dùng thiết kế sản phẩm cần delay cho máy rót rượu.
- Mạch chuyên dùng để chế máy rót rượu tự động ngắt , điều chỉnh bằng núm volume . Mạch dùng Công tắc hành trình tạo trễ
- Nguyên lý sử dụng : Khi công tắc hành trình giữ luôn thì từ lúc đè sẽ bắt đầu Delay và ngắt tùy vào điều chỉnh núm vặn Volume .
🔹 THÔNG SỐ KĨ THUẬT:
- Điện áp nguồn : 3.3 - 6V
- Thời gian delay: 5 giây

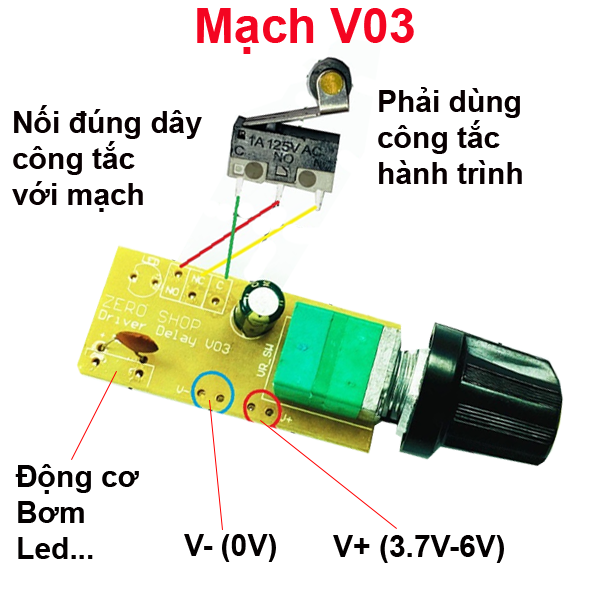

🔹 HƯỚNG DẪN ĐẤU DÂY:
- NO (mạch ) - NO Công tắc ,
- NC ( Mạch ) - NC ( Công tắc ),
- C (mạch) - C(công tắc ) .
- V+ : 3.7V, V- : 0V.
- DC+ , DC- nối vào động cơ ( hoặc tải nào 5V)
🔹 CHÚ Ý:
- Mạch Delay dùng công tắc hành trình phải dùng tới 3 chân C-NO-NC của công tắc mới hoạt động đươc
- Động cơ DC + DC- có thể nối song song với 1 con led ( nên gắn thêm con điện trở cho Led) để khi động cơ chạy đèn sáng.
