🔹 LƯU Ý KHI CHỌN MẠCH
- Mạch Delay dùng công tắc hành trình (V04) phải dùng tới 3 chân C-NO-NC của công tắc mới hoạt động đươc
- Mạch Delay dùng nút nhấn (V02, V05) thì chỉ cần 2 chân chạm vào nhau là hoạt động.

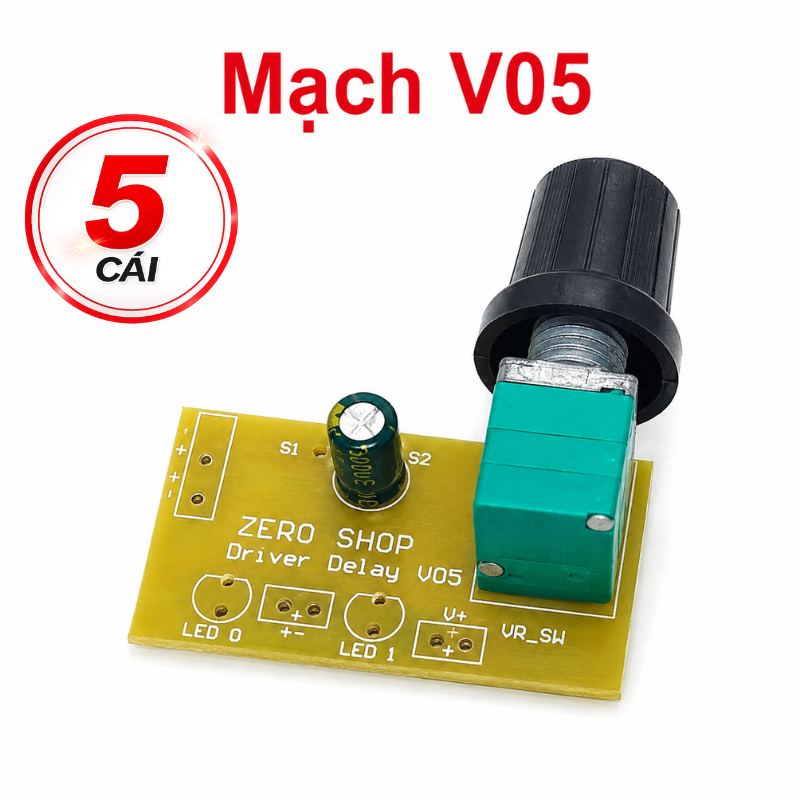

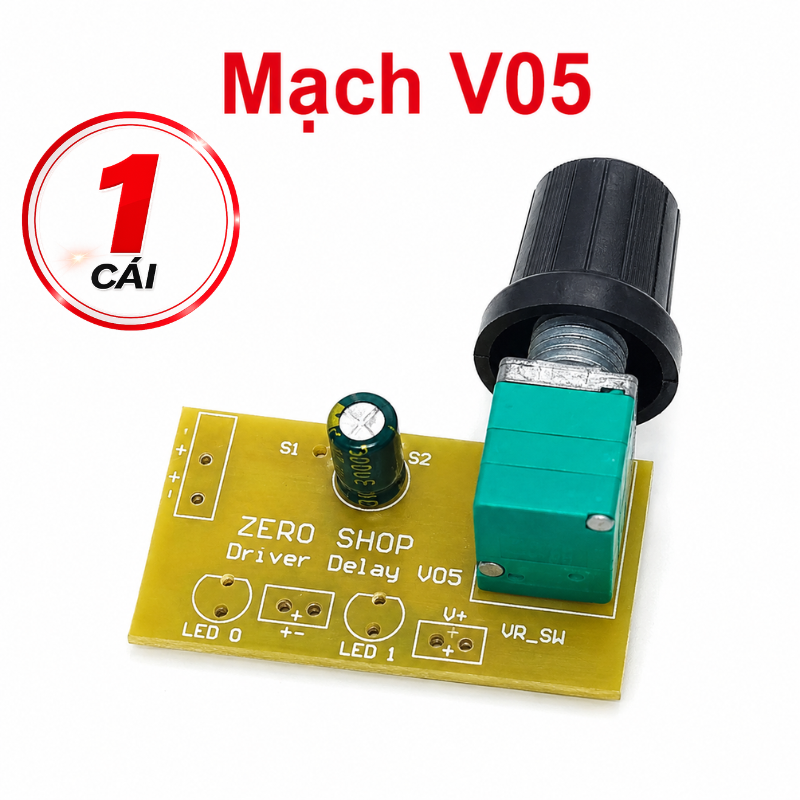

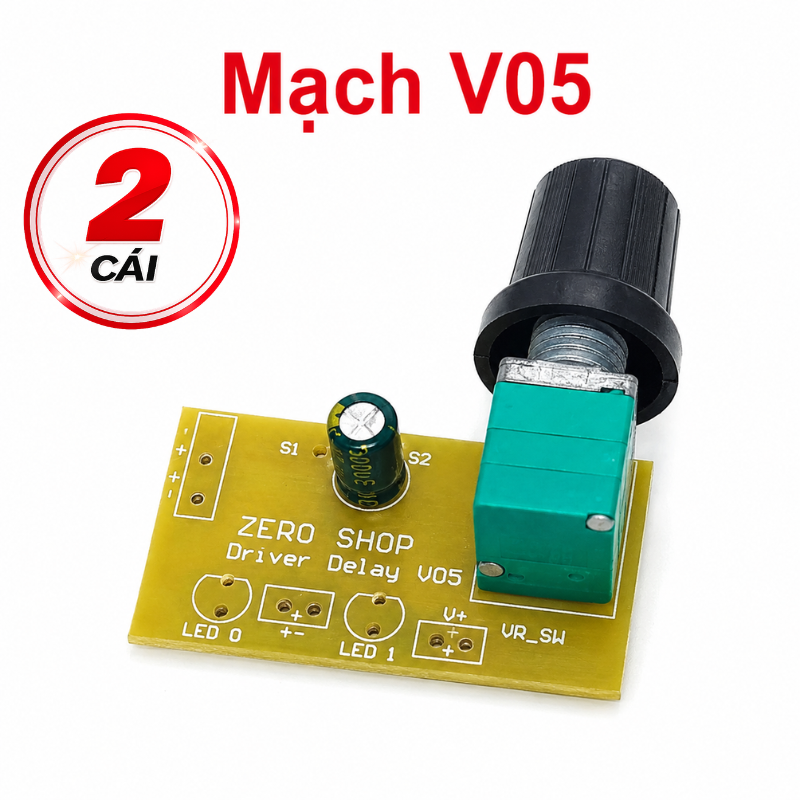

🔹 MÔ TẢ SẢN PHẨM:
- Mạch sử dụng điện áp 3V-6V dùng thiết kế sản phẩm cần delay dùng pin sạc 3V7
- Mạch chuyên dùng để chế máy rót rươu tự động ngắt , điều chỉnh bằng núm volume
- Mạch delay tụ - Thời gian delay tính từ thời gian nhả nút nhấn

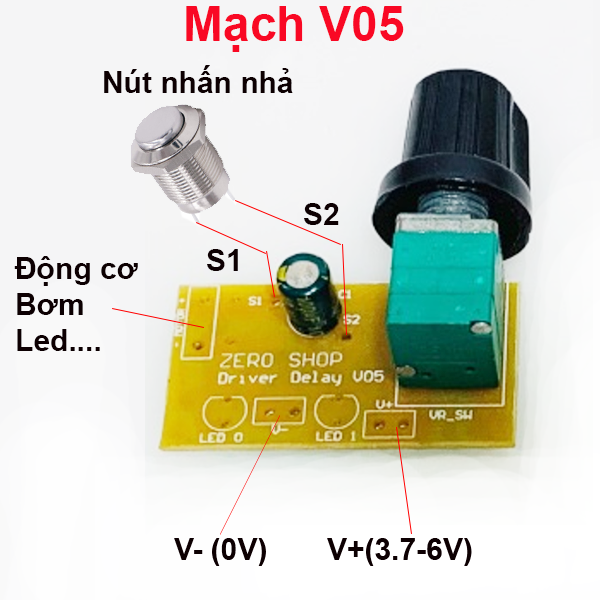

🔹 HƯỚNG DẪN ĐẤU DÂY :
- Chân V+ ( 2 lỗ nào cũng được ) nối 3.7V - 5V DC.
- Chân V- ( 2 lỗ nào cũng được ) nối 0V ( GND)
- Chân S1, S2 vào 2 chân của một nút nhấn nhả ( Nếu tay hay bị dính nước nên chọn nút nhấn chống nước )
- Chân động cơ ( + - ) Nối vào động cơ . Tùy vào mục đích sử dụng thì đảo chiều quay lại bằng cách đảo dây .
