🔴 LƯU Ý
🔹 Tuỳ vào lô hàng NCC có thể thay đổi thiết kế mẫu mã để sản phẩm tốt hơn về giá cũng như chất lượng thì hình ảnh sản phẩm có thể sẽ khác chút nếu shop chưa kịp cập nhật
🔴 MÔ TẢ SẢN PHẨM
🔹 Được ứng dụng nhiều trong thiết kế mạch điện tử với mục đích đóng ngắt thiết bị tải như bóng đèn, motor, sử đụng làm đóng ngắt trung gian contactor, đóng mở cửa , … các thiết bị chuyển mạch trong công nghiệp….
🔹 Mạch thường dùng chế mạch rửa tay, máy rót rượu, khi nhấn nút thì chạy 1 thời gian rồi tự ngắt
🔴 THÔNG SỐ KỸ THUẬT:

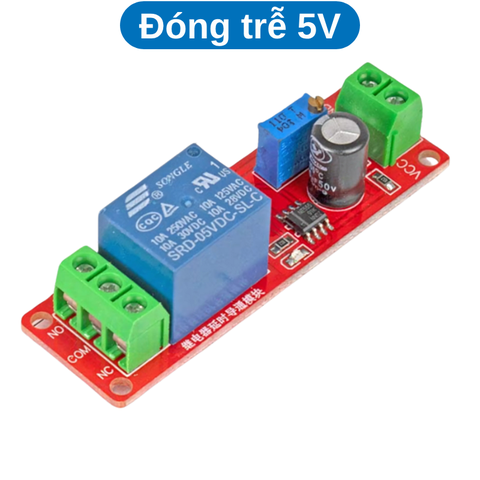

🔹 Mạch hẹn giờ mạch tạo trễ 1 kênh dùng điện áp 5-30V (yêu cầu gắn tụ lọc nhiễu 50V 10uF) hoặc cổng micro B
🔹 Khoảng thời gian trễ: 1-15s điều chỉnh bằng biến trở
🔹 Có thể chỉnh thời gian trễ nhiều hơn bằng cách thay biến trở hoặc tăng thêm tụ C2
🔹 Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC
🔴 HƯỚNG DẪN SỬ DỤNG:
🔹 Quý khách tham khảo sơ hình đấu nối trên bài viết
🔹 Điều chỉnh thời gian trễ T bằng cách vặn biến trở tinh chỉnh màu xanh.
🔹 Mạch sẽ có 2 cách cấp nguồn : cấp nguồn trực tiếp 5-30V hoặc cổng micro B
🔹 Ban đầu, lúc cấp nguồn, relay ở trạng thái mở. Khi có một tín hiệu xung mức thấp kích vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu.
🔹 Relay được kích từ lúc nhận tín hiệu chứ không phải lúc nhả tín hiệu, tuy nhiên nếu chưa hết thời gian trễ T mà chân TRIG vẫn giữ tín hiệu thì relay không ngắt mà vẫn tiếp tục đóng.
+Khi mất tín hiệu kích nếu thời gian T vẫn còn thì relay tiếp tục đóng cho khi hết thời gian. Nếu khi mất tín hiệu kích mà đã hết thời gian T, thì relay sẽ ngắt.
🔹 Sử dụng cảm biến thay nút nhấn : Dùng cảm biến chạm, cảm biến vật cản,... có ngõ ra kích tín hiệu mức thấp để kích mạch trễ
