Cách đọc điện trở SMD, điện trở dán.

Mr Tuấn
Thứ Sáu, 12/04/2024

Điện trở SMD là gì?

SMD là viết tắt của Surface Mount Device, hay còn gọi là linh kiện dán bề mặt. Đây là loại linh kiện điện tử được thiết kế để gắn trực tiếp lên bề mặt của bảng mạch in (PCB) bằng phương pháp hàn thay vì sử dụng điện trở chân cắm (DIP) như các loại linh kiện truyền thống.
SMD nhỏ hơn so với các loại trở cắm truyền thống. Chúng thường có hình vuông, hình chữ nhật hoặc hình bầu dục, với độ nghiêng rất thấp. Thay vì sử dụng dây dẫn xuyên qua PCB như DIP, SMD có các chân đế hoặc dây dẫn nhỏ được mạ thiếc để hàn trực tiếp lên các miếng đệm kim loại trên bề mặt PCB. Nhờ vậy, nó loại bỏ nhu cầu tạo lỗ trên PCB, tiết kiệm thời gian và chi phí sản xuất.

Gói điện trở SMD

Gói điện trở SMD là thuật ngữ dùng để mô tả kích thước, hình dạng và cấu hình dây dẫn của điện trở dán bề mặt. Thông tin này đóng vai trò quan trọng trong việc lựa chọn điện trở phù hợp cho ứng dụng cụ thể.

Kích thước gói điện trở SMD thường được xác định bằng mã gồm bốn chữ số, ví dụ như 0603, 1206 hoặc 0805. Hai chữ số đầu tiên (06, 12, 08) biểu thị chiều dài của điện trở tính bằng milimet, trong khi hai chữ số sau (03, 06, 05) biểu thị chiều rộng của điện trở tính bằng milimet.

Bảng tóm tắt kích thước gói điện trở SMD phổ biến:

Gói điện trở

Chiều dài (mm)

Chiều rộng (mm)

0201

0.050

0.025

0402

0.100

0.050

0603

0.150

0.075

0805

0.200

0.125

1206

0.300

0.150

1210

0.300

0.250

2258

0.560

0.450

Mã điện trở SMD

Do kích thước nhỏ của điện trở SMD nên thường không có chỗ để in mã vạch màu truyền thống lên chúng. Vì vậy, mã SMD điện trở mới đã được phát triển. Các mã thường thấy nhất là hệ thống ba và bốn chữ số và hệ thống Liên minh Công nghiệp Điện tử (EIA) được gọi là EIA-96.

Hệ thống ba và bốn chữ số

Trong các hệ thống này, hai hoặc ba chữ số đầu tiên biểu thị giá trị điện trở bằng số của điện trở và chữ số cuối cùng biểu thị số nhân. Số của chữ số cuối cùng biểu thị lũy thừa của mười để nhân giá trị điện trở đã cho. Dưới đây là một số ví dụ về các giá trị trong hệ thống này.

Hệ thống ba chữ số

450 = 45 Ω x 10^0 là 45 Ω

273 = 27 Ω x 10^3 là 27.000 Ω (27 kΩ)

Hệ thống bốn chữ số

7992 = 799 Ω x 10^2 là 79.900 Ω (79,9 kΩ)

1733 = 173 Ω x 10^3 là 173.000 Ω (173 kΩ)

Chữ "R" được sử dụng để biểu thị vị trí của dấu thập phân đối với các giá trị điện trở nhỏ hơn 10 Ω. Do đó, 0R5 sẽ là 0,5 Ω và 0R01 sẽ là 0,01 Ω.

Hệ thống EIA-96

Hệ thống đánh dấu EIA-96 được phát triển để đáp ứng nhu cầu về việc đánh dấu nhỏ gọn và chính xác hơn cho điện trở SMD có dung sai 1%. Hệ thống này dựa trên dòng E96, cung cấp các giá trị điện trở tiêu chuẩn với dung sai 1%.

Cấu trúc mã đánh dấu:

Mã đánh dấu EIA-96 bao gồm ba ký tự:

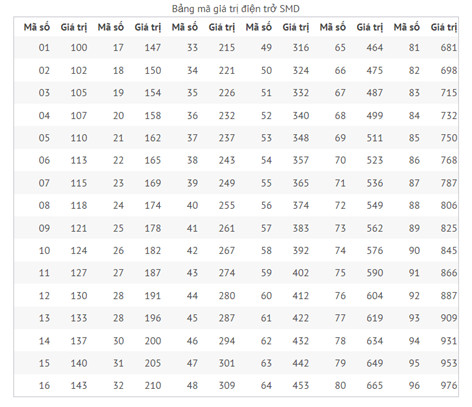

   1. Hai chữ số đầu tiên: Biểu thị mã điện trở, tương ứng với giá trị điện trở cơ bản lấy từ dòng E96.

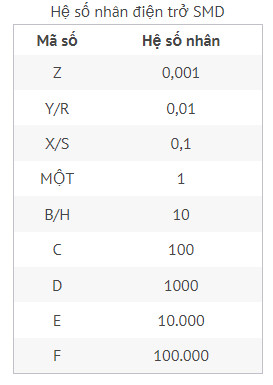

       2.Chữ cái thứ ba: Biểu thị hệ số nhân, xác định giá trị cuối cùng của điện trở.

Ví dụ:

01A: Mã 01 = 100 Ω, hệ số nhân A = 1. Giá trị điện trở: 100 Ω ±1%.

38C: Mã 38 = 243 Ω, hệ số nhân C = 100. Giá trị điện trở: 24.300 Ω ±1%.

92Z: Mã 92 = 887 Ω, hệ số nhân Z = 0.001. Giá trị điện trở: 0.887 Ω ±1%.

Link website tính giá trị điện trở nhanh cho mọi người tham khảo: https://www.digikey.com/en/resources/conversion-calculators/conversion-calculator-smd-resistor-code
