Cách đọc mã màu điện trở, điện trở vòng màu
Điện trở là linh kiện điện tử cơ bản nhất trong các linh kiện điện tử, nó quan trọng đến mức cho dù các bạn đang thiết kế, sửa chữa, hay mua bán cần phải đọc được giá trị chính xác của điện trở, trong bài viết này mình sẽ giải đáp và hướng dẫn các bạn đọc điện trở dễ dàng,và cung cấp cho các bạn 1 số công cụ xác định điện trở nhé.
Bên mình có sẵn các loại điện trở cắm cơ bản cho mọi người tham khảo :https://s.net.vn/DoS5
Giới thiệu về mã màu điện trở
Các điện trở trong hầu hết các dự án điện tử sử dụng mã màu tiêu chuẩn từ ba đến sáu vòng để chỉ giá trị của chúng. Mỗi vòng màu đại diện cho một con số, hệ số nhân hoặc độ dung sai, và cùng nhau chúng cho bạn biết giá trị điện trở, độ dung sai và đôi khi là tỷ lệ lỗi. Mã này dựa trên tiêu chuẩn của Ủy ban Điện kỹ thuật Quốc tế (IEC) 60062 và là một cách nhanh chóng để xác định điện trở mà không cần phải lấy đồng hồ vạn năng.
Nói chung, hai (hoặc ba) vạch đầu tiên trên điện trở chỉ các chữ số có nghĩa, trong khi vạch tiếp theo là hệ số nhân và vạch cuối cùng chỉ dung sai - ngoại trừ điện trở 6 vạch, ở đó vạch cuối cùng chỉ tỷ lệ lỗi. Tuy nhiên, luôn luôn tốt để kiểm tra tài liệu của nhà sản xuất để đảm bảo bạn đang đọc các vạch đúng.
Các loại điện trở phổ biến nhất có bốn hoặc năm vòng, sau đây là bảng màu điện trở hỗ trợ bạn đọc chính xác nhất
- Đen: 0
- Nâu: 1
- Đỏ: 2
- Cam: 3
- Vàng: 4
- Xanh lá cây: 5
- Xanh dương: 6
- Tím: 7
- Xám: 8
- Trắng: 9
Ví dụ, một điện trở có các vòng màu đỏ, tím và vàng sẽ được đọc là 27, tiếp theo là hệ số nhân 10^4, cho bạn giá trị điện trở 270.000 ôm (270kΩ).
Bảng màu chi tiết hơn về 1 điện trở 5 vòng màu
| Màu | Đen | Nâu | Đỏ | Cam | Vàng | Lục | Lam | Tím | Xám | Trắng | Vàng nhũ | Bạc |
| V1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| V2 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| V3 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| V4 | x1 | x10 | x100 | x1k | x10k | x100K | x1M | x10M | X100M | x0.1 | x0.01 | |
| V5 | 1% | 2% | 0.5% | 0.25% | 0.1% | 0.05% | 5% | 10% |
Các bước đọc điện trở
Khi bạn đọc một điện trở,cách đọc vạch màu chính xác theo trình tự từ trái sang phải. Dưới đây là cách thức:
1. xác định hướng điện trở
bước dầu tiên bạn cần phải đọc đúng chiều của điện trở bằng cách xem màu, bắt đầu từ các vạch gần nhau và các vạch dung sai sẽ nằm ở xa hơn.Ngoài ra, các vạch vàng bạc thường nằm bên phải.
2. Đọc các chữ số có nghĩa
Xem xét hai (hoặc ba) dải đầu tiên để xác định các chữ số có nghĩa. Đây là những con số quan trọng nhất, vì chúng xác định giá trị cơ bản của điện trở.
3.Áp dụng hệ số nhân
Dải thứ ba (hoặc dải thứ tư trên điện trở năm và sáu dải) đại diện cho hệ số nhân. Nhân giá trị được suy ra từ các chữ số có nghĩa với hệ số nhân này để có được điện trở tính bằng ohm.
4.Kiểm tra độ dung sai
Cuối cùng, dải cuối cùng đại diện cho độ dung sai, cho bạn biết giá trị thực tế của điện trở có thể thay đổi bao nhiêu so với giá trị được nêu.
- Vàng nhũ: ±5%
- Bạc nhũ : ±10%
- Không màu: ±20%
Ví dụ: Một điện trở có các vạch màu nâu, đen, đỏ và vàng sẽ được đọc như sau:
Màu nâu (1), đen (0) – cho giá trị cơ sở là 10.
Hệ số nhân màu đỏ (100) – làm cho nó bằng 10 * 100 = 1.000Ω (1kΩ).
Vạch vàng – cho biết độ dung sai ±5%, do đó giá trị điện trở có thể nằm trong khoảng từ 950Ω đến 1.050Ω.
Một số công cụ giúp bạn đọc nhanh điện trở

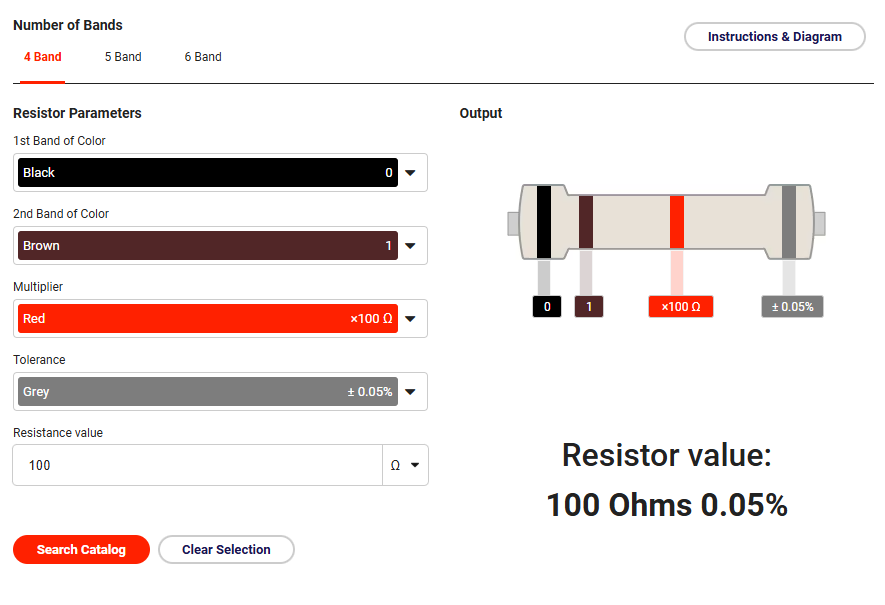

Ở đây mình xin giới thiệu đến các bạn 1 trang web đọc điện trở nhanh, thông qua đó bạn có thể làm quen với điện trở từ đó có thể đọc nhanh được 1 số loại cơ bản mà ko cần tính toán.
Đọc giá trị điện trở một cách tự tin
Hiểu cách đọc điện trở là một kỹ năng cơ bản nhưng thiết yếu trong lĩnh vực điện tử.
Bằng cách làm chủ mã màu điện trở và sử dụng các công cụ để xác minh các kết quả đo đạc, bạn có thể đảm bảo độ chính xác trong thiết kế và khắc phục sự cố.
Hãy để lại bình luận hoặc góp ý của các bạn nhé mình chân thành cảm ơn,
