Tay hàn là gì?

• Tay hàn hay còn gọi là mỏ hàn, một thiết bị điện tử cơ bản dành cho dân kỹ thuật. Tay hàn cùng với chì hàn sẽ giúp các linh kiện điện tử như (điện trở, tụ điện, cuộn dây,...) được gắn kết với nhau chắc chắn.
• Ngoài gắn kết các linh kiện với nhau, nó còn giúp các linh kiện được truyền tải tín hiệu / điện áp ổn định

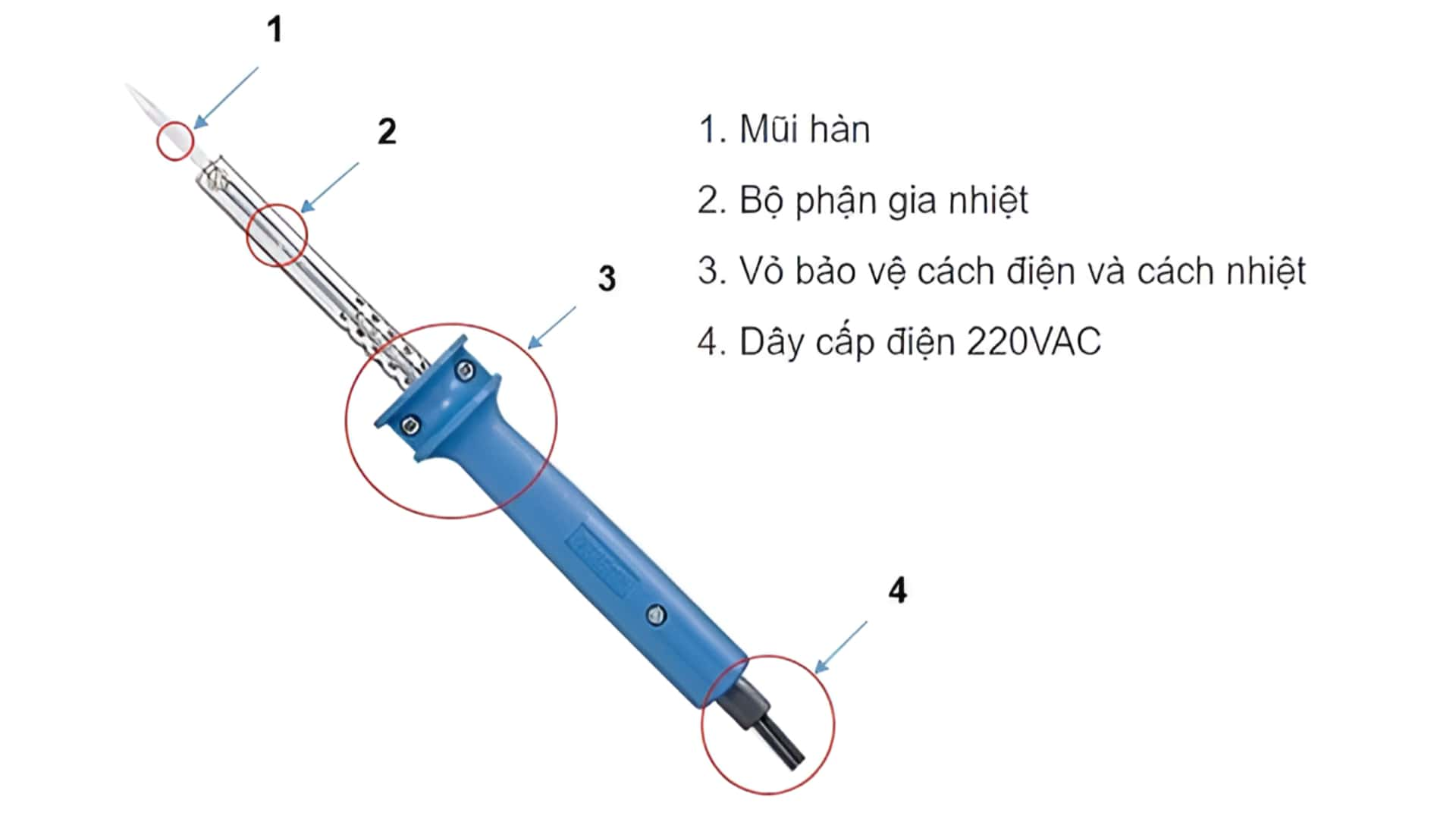

Cấu tạo tay hàn

• Tay hàn bao gồm 3 bộ phận chính:

  • Mũi hàn
  • Sensor hàn
  • Tay cầm

• Ngoài 3 bộ phận chính, tay hàn có thể đi kèm với các tính năng khác như bộ chỉnh nhiệt độ, màn hình LCD hiển thị nhiệt độ,...

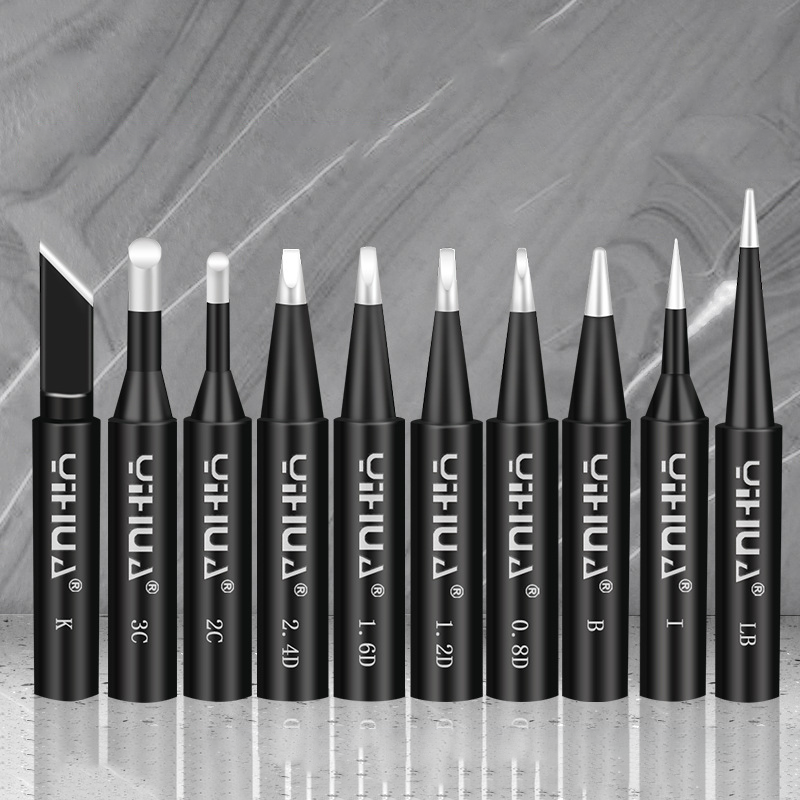

Mũi hàn

• Mũi hàn có nhiều loại, tùy vào kỹ thuật và nhu cầu sử dụng.
• Một số gợi ý chọn mũi hàn phù hợp:
  • Mũi hàn 900M-T-K
    👉 Thích hợp cho cả hàn đứng và hàn kéo, có thể sử dụng với các loại thiếc sửa chữa như SOJ/SOP.
  • Mũi hàn 900M-T-D
    👉 Phù hợp với mối hàn cần nhiều thiếc, diện tích hàn lớn, chân linh kiện thô và điểm hàn to.
  • Mũi hàn 900M-T-C
    👉 Tương tự như 900M-T-D, phù hợp với mối hàn lớn, cần lượng thiếc nhiều và đầu nối to.
  • Mũi hàn 900M-T-B
    👉 Thích hợp cho hàn thông thường, có thể sử dụng với cả điểm hàn lớn và nhỏ.
  • Mũi hàn 900M-T-I
    👉 Lý tưởng cho hàn trong không gian hẹp, hỗ trợ sửa chữa chip và ngăn chặn hiện tượng cầu thiếc.
  • Mũi hàn 900M-T-IS
    👉 Phù hợp để hàn trong không gian chật hẹp hoặc các góc khó tiếp cận, giúp sửa chữa chip và tránh tạo cầu thiếc.

Các hiện tượng thường gặp khi sử dụng mũi hàn lâu dài

• Mũi hàn không ăn chì
• Mũi hàn bị rỉ sét (oxy hóa)
• Truyền nhiệt kém, hàn không nóng đủ
• Chì hàn tạo cục, không chảy đều
• Mũi hàn bị ăn mòn, hao mòn nhanh
• Mũi hàn bị cong vênh, biến dạng
• Hàn không bám chắc, dễ bong
• Không vặn, bẻ mũi hàn.

Trước khi sử dụng

• Phủ một lớp thiếc để tránh oxy hóa.

Trong khi sử dụng

• Sử dụng kê mỏ hàn để tránh làm hư mũi.
• Dùng nhựa thông hoặc mỡ hàn để tăng hiệu quả hàn.

Sau khi sử dụng

• Tắt nguồn nếu không dùng lâu dài.
• Dùng bọt biển ẩm hoặc dung dịch vệ sinh mũi hàn.

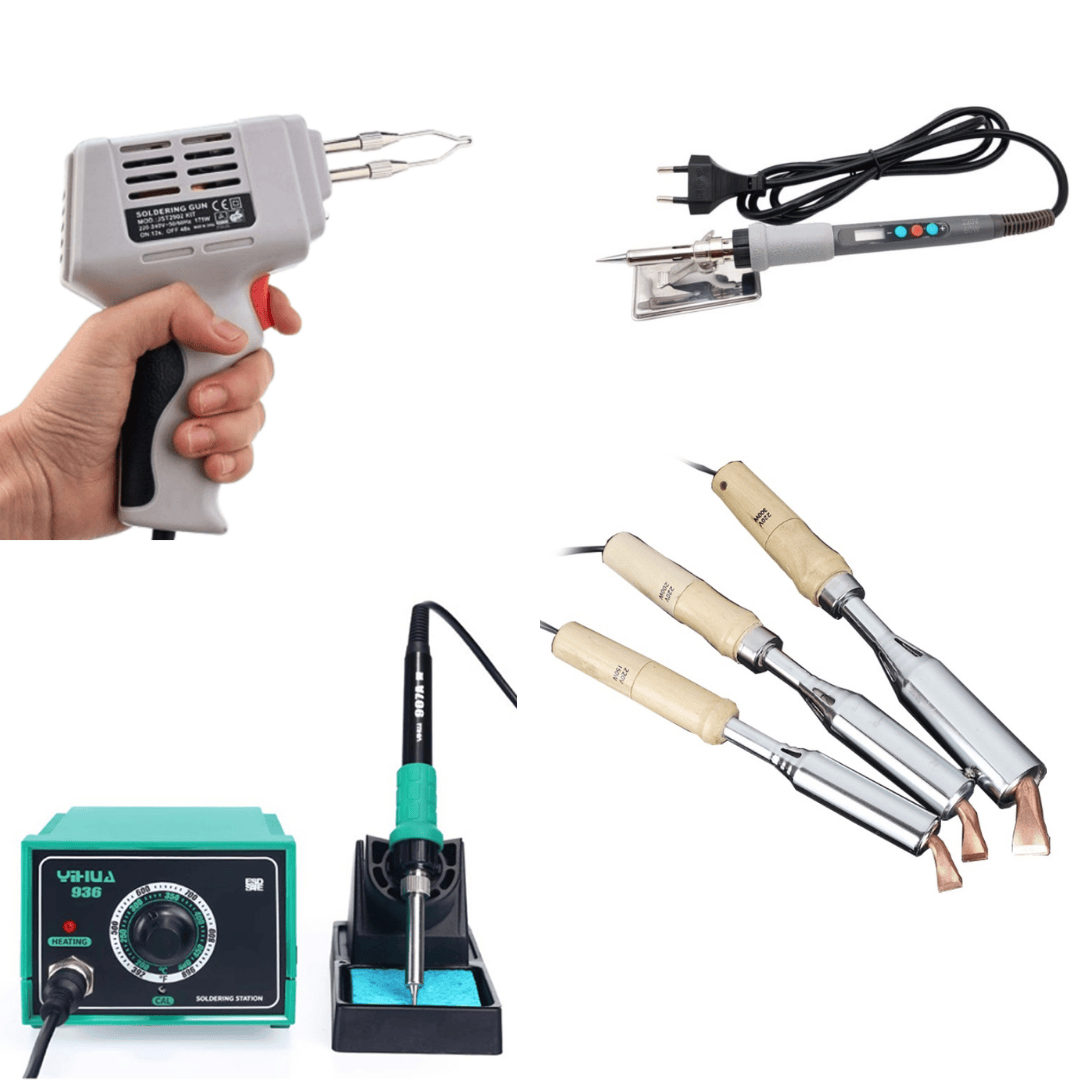

Các loại tay hàn phổ biến

• Mỏ hàn công suất cao – Dùng cho các mối hàn lớn, cần nhiều nhiệt.
• Mỏ hàn xung – Thích hợp sửa chữa nhanh, dùng điện áp cao.
• Trạm hàn – Dùng trong sản xuất công nghiệp.
• Mỏ hàn thường – Chia thành loại có và không có điều chỉnh nhiệt độ.

Mỏ hàn công suất cao là gì?

• Là loại tay hàn có công suất lớn, thường từ 100W trở lên, chuyên dùng cho những mối hàn yêu cầu nhiệt lượng lớn và thời gian hàn nhanh.
• Lý tưởng để:
  • Hàn các chi tiết kim loại dày
  • Dây dẫn lớn
  • Các bảng mạch công nghiệp có điểm hàn lớn

Cấu tạo

• Mũi hàn (Tip):
  • Chế tạo từ đồng nguyên khối, truyền nhiệt tức thì.
  • Đầu mũi hàn dạng bản dẹt lớn (Flat Wide Tip).
  • Độ dày ~3–5mm.
• Thân mỏ hàn (Barrel):
  • Hợp kim thép mạ crôm chống oxy hóa.
  • Chịu nhiệt độ cao liên tục (~400°C–550°C).
  • Bảo vệ lõi nhiệt bên trong.
• Tay cầm (Handle):
  • Gỗ tự nhiên hoặc gỗ ép chịu nhiệt.
  • Cách nhiệt hoàn toàn, chống cháy.

Thông số	Giá trị
Công suất	300W
Điện áp	220VAC
Nhiệt độ	400°C – 550°C
Thời gian nóng	2–5 phút
Mũi hàn	Bản dẹt lớn
Trọng lượng	800g–1kg

Ứng dụng chuyên sâu

• Hàn cốt dây điện cỡ lớn (>10mm²).
• Gắn kết bản đồng trong trạm biến áp nhỏ.
• Gia công mô-tơ điện, máy phát, cuộn dây lớn.
• Dùng trong xưởng cơ khí, chế tạo máy, bảo trì thiết bị công nghiệp.

Mỏ hàn xung GUN JOUSTMAX 100W

Đặc điểm

• Thân mỏ hàn: dạng súng (gun shape), bóp cò để gia nhiệt.
• Chất liệu vỏ: nhựa chịu nhiệt cao cấp.
• Mũi hàn (Tip): hợp kim đồng pha kẽm, mũi nhọn tiêu chuẩn.

Thông số kỹ thuật

Thông số	Giá trị
Công suất	100W
Điện áp	220VAC
Thời gian nóng	3-5s
Chế độ hoạt	Bóp cò gia nhiệt
Trọng lượng	600g

Cách sử dụng mũi hàn xung

• Bóp cò: sinh nhiệt nhanh.
• Thả cò: ngưng sinh nhiệt, tiết kiệm điện, tránh cháy mũi.

Ứng dụng thực tế

• Sửa chữa thiết bị điện tử dân dụng.
• Hàn nối dây điện dân dụng, dây tín hiệu.
• Hàn bo mạch điện tử đơn giản.
• Công việc DIY, chế tạo mô hình.

Trạm hàn YA HUA 938

Cấu trúc

• Bộ điều khiển trung tâm:
  • Dạng hộp vuông chắc chắn.
  • Giao diện: núm xoay điều chỉnh nhiệt độ, đèn báo, công tắc nguồn.
  • Vỏ nhựa ABS cách điện, chịu nhiệt.
• Tay hàn (Soldering Iron):
  • Dây nối mềm dẻo, chống xoắn.
  • Tay cầm silicone cách nhiệt, êm ái.
• Đế đặt tay hàn (Holder):
  • Giá đỡ chắc chắn, kèm bọt biển ẩm lau mũi hàn.

Thông số kỹ thuật

Thông số	Giá trị
Công suất	60W
Điện áp	220VAC
Nhiệt độ	200°C – 480°C
Độ ổn đinh nhiệt	±2°C
Loại mũi hàn	900M Series
Trọng lượng	~1.5kg
Dây điện	Chống nhiễu, dài ~1m2
Cảm biến nhiệt	Gắn trong mũi hàn

Ứng dụng thực tế

• Hàn sửa chữa điện tử, bo mạch PCB.
• Chế tạo mô hình DIY, robot, arduino.
• Sửa chữa thiết bị gia dụng nhỏ.
• Dùng trong xưởng kỹ thuật, phòng R&D, cơ sở dạy nghề điện tử.

Mỏ hàn thường (có và không có điều chỉnh nhiệt độ)

Cấu trúc vật lý

• Dạng bút thon dài, dễ cầm, nhẹ.
• Thân nhựa trong suốt, dễ quan sát linh kiện bên trong.
• Tích hợp nút điều chỉnh nhiệt độ trên thân.

Thông số	Giá trị
Công suất	60W
Điện áp	220VAC
Nhiệt độ	200°C – 450°C
Loại điều chỉnh	núm xoay hoặc màn hLCD
Loại mũi hàn	900M Series
Trọng lượng	~100g

Ứng dụng thực tế

• Hàn sửa chữa thiết bị điện tử dân dụng: remote, quạt, loa, ampli,...
• Lắp ráp, chế tạo mạch điện tử DIY, Arduino, robot mini.
• Hàn dây điện trong nhà.
• Phù hợp cho thợ sửa chữa nhỏ lẻ, kỹ thuật viên, sinh viên điện – điện tử.
