THÔNG SỐ KĨ THUẬT:
- Dây đỏ : VCC+
- Dây đen: GND
- Dây trắng : Dây đo điện áp ( nếu chập dây trắng + dây đỏ thì điện áp đo từ 4.5V-30V)
- Diện áp nguồn: 4.5-30VDC
- Tầm đo: 0-100V

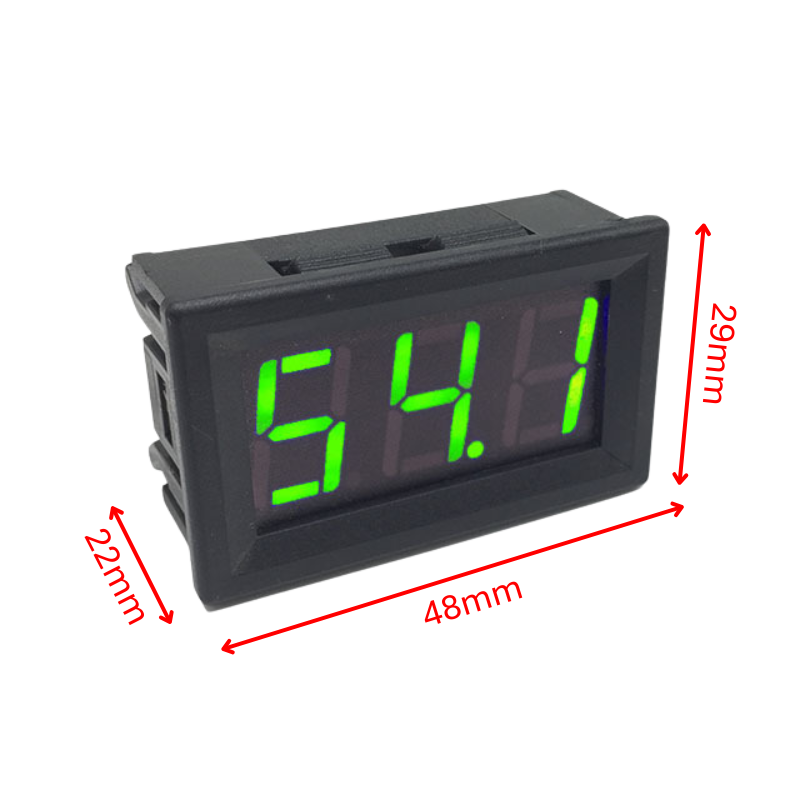

- Led hiển thị: 0.56 Inch
🔹HƯỚNG DẪN SỬ DỤNG:
- Nối dây đen và đỏ với nguồn 4,5-30V để cấp nguồn cho mạch hoạt động.
- Có 2 phương pháp đo:
+ Đo chính nguồn nguôi của đồng hồ

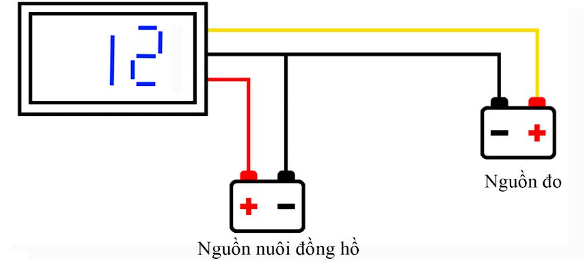

+Đo nguồn ngoài: Ở phương pháp này cần phải nối dây đen giữa nguồn nuôi với nguồn cần đo. Lúc này dây trắng sẽ là dây đo
