🔴 MÔ TẢ SẢN PHẨM
🔹 IC Logic cổng NOT nghịch đảo tín hiệu Hex Schmitt Trigger 74HC14 là một IC Logic bao gồm 6 cổng logic NOT, mỗi cổng có 1 ngõ vào 1 ngõ ra. IC 74HC14 được sản xuất theo công nghệ Cmos, là một mạch tích hợp được xây dựng từ các Mosfet và một số điện trở phụ trợ.
🔴 THÔNG SỐ KỸ THUẬT
🔹 Điện áp hoạt động : 2V – 6V
🔹 Dòng điện hoạt động : 50mA
🔹 Dòng điện ngõ vào : 20mA
🔹 Dòng điện ngõ ra : 25mA
🔹 Công suất hoạt động : 500mW
🔹 Nhiệt độ hoạt động : -45°C – 125°C
🔹 Số cổng NOT : 6
🔹 Số chân : 14
🔹 Mức logic : 0 hoặc 1
🔴 HƯỚNG DẪN SỬ DỤNG

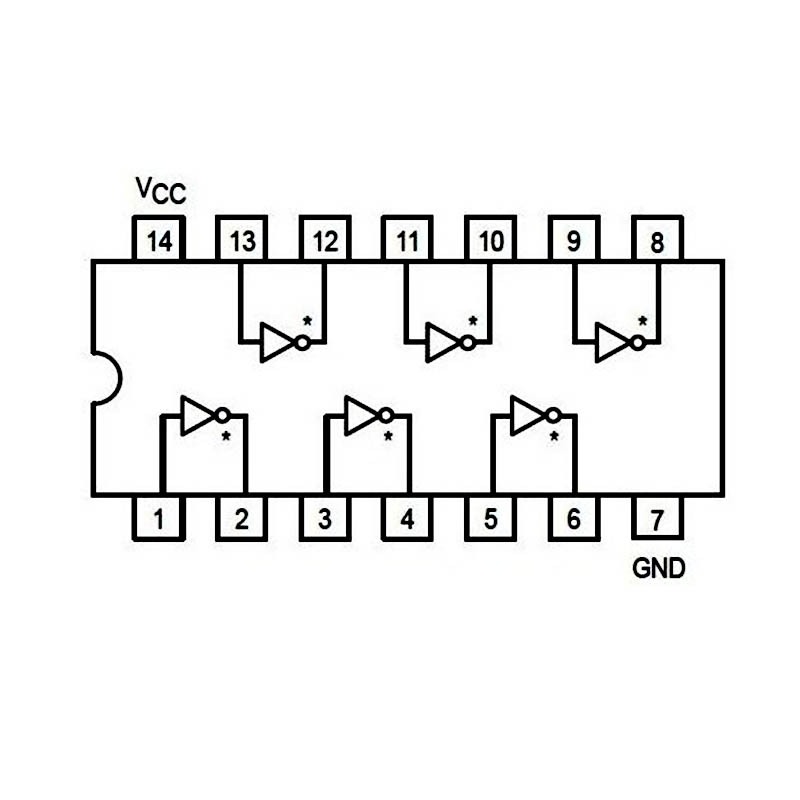

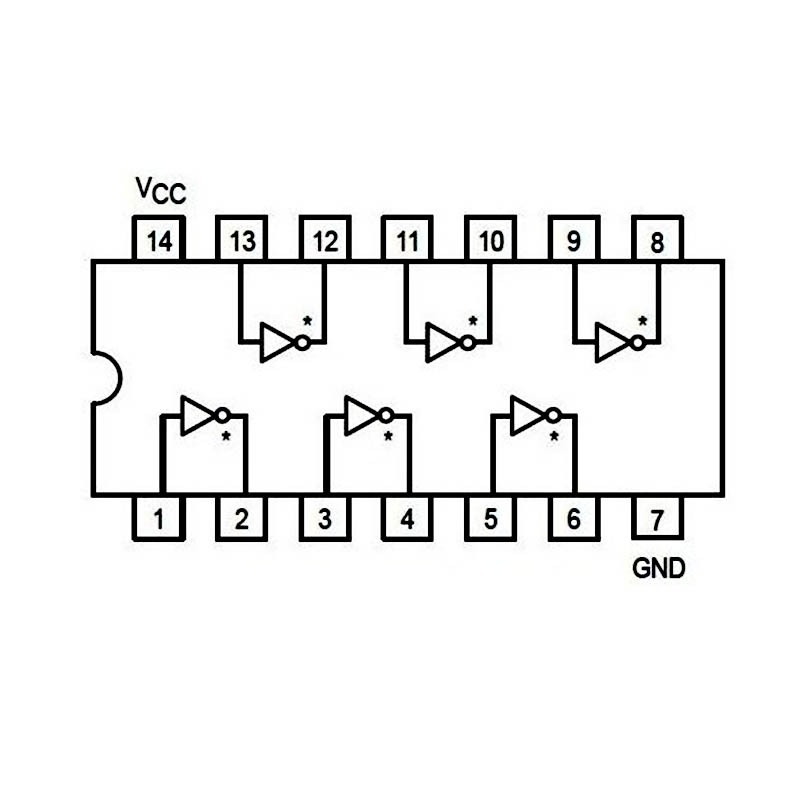

🔹 Chức năng các chân :
1 – 1A : Ngõ vào cổng 1
2 – 1Y : Ngõ ra cổng 1
3 – 2A : Ngõ vào cổng 2
4 – 2Y : Ngõ ra cổng 2
5 – 3A : Ngõ vào cổng 3
6 – 3Y : Ngõ ra cổng 3
7 – GND : Cấp nguồn 0V.
8 – 4Y : Ngõ ra cổng 4
9 – 4A : Ngõ vào cổng 4
10 – 5Y : Ngõ ra cổng 5
11 – 5A : Ngõ vào cổng 5
12 – 6Y : Ngõ ra cổng 6
13 – 6A : Ngõ vào cổng 6
14 – VCC : Cấp nguồn 2V- 6V.
🔹 Hoạt động tốt nhất ở điện áp 5V.
