🔴 MÔ TẢ SẢN PHẨM

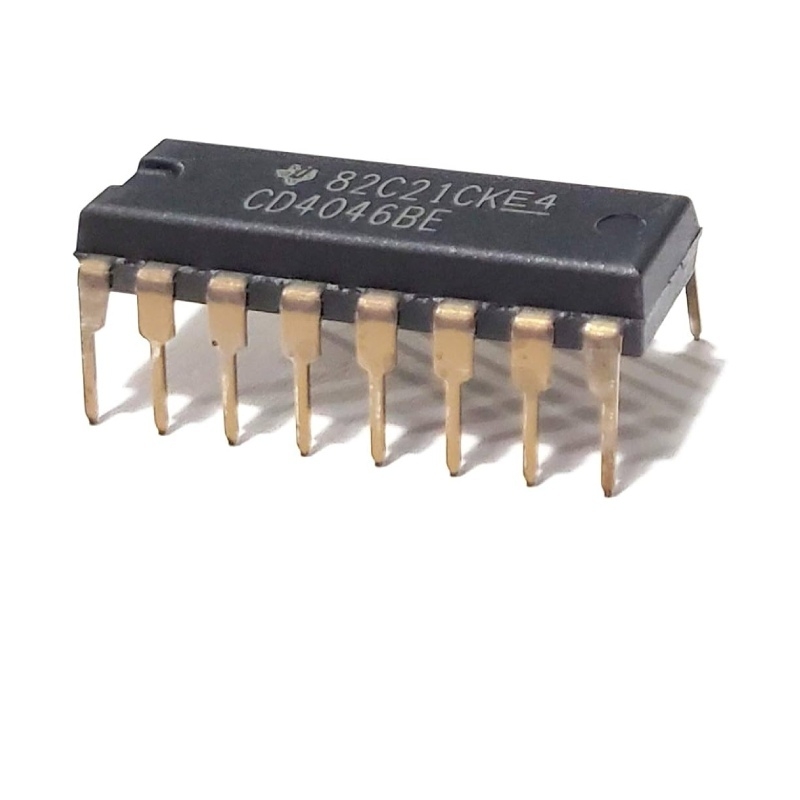

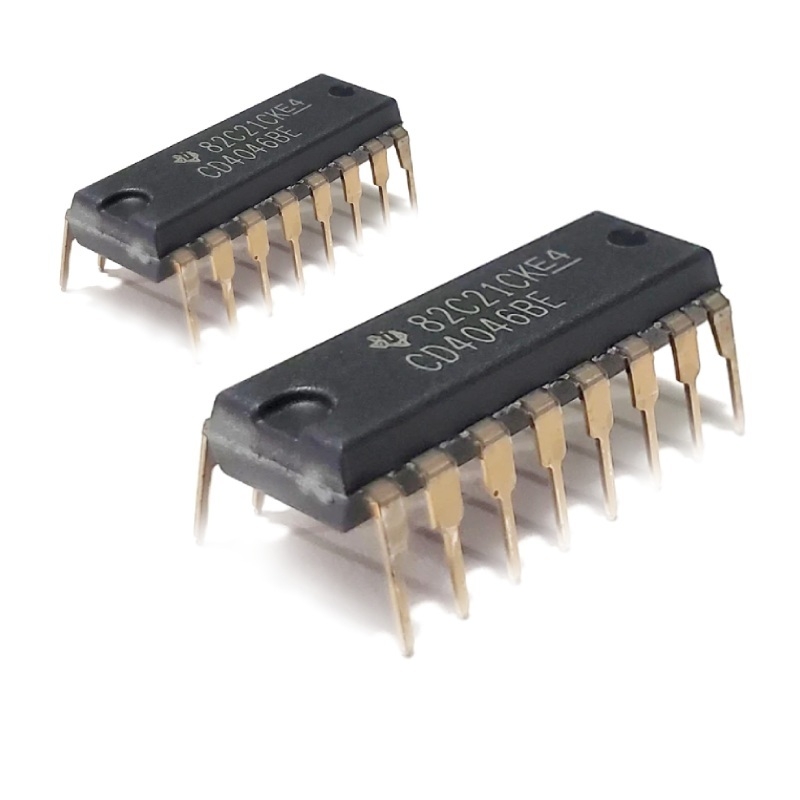

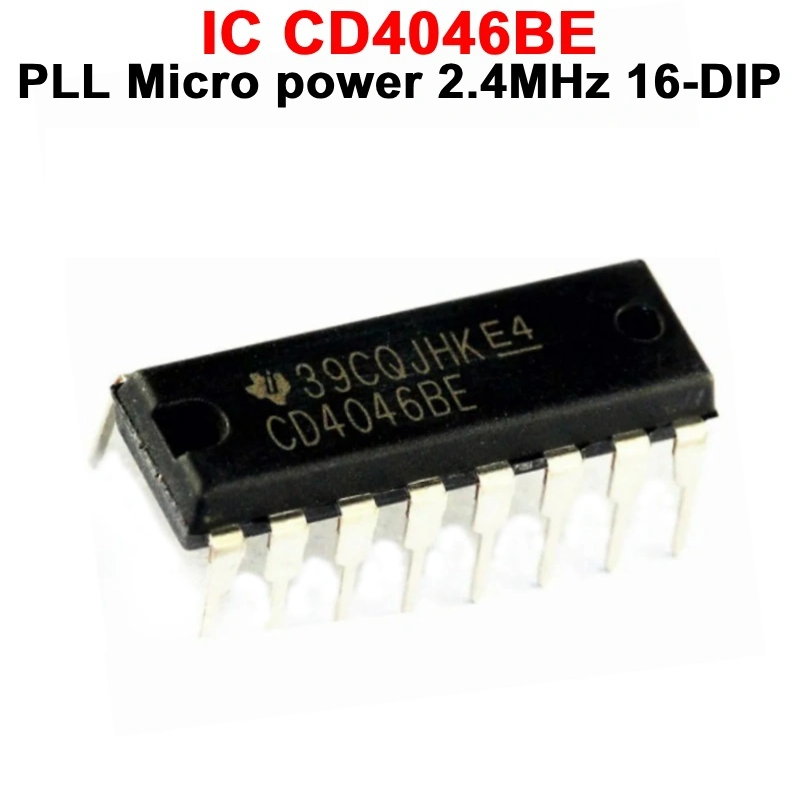

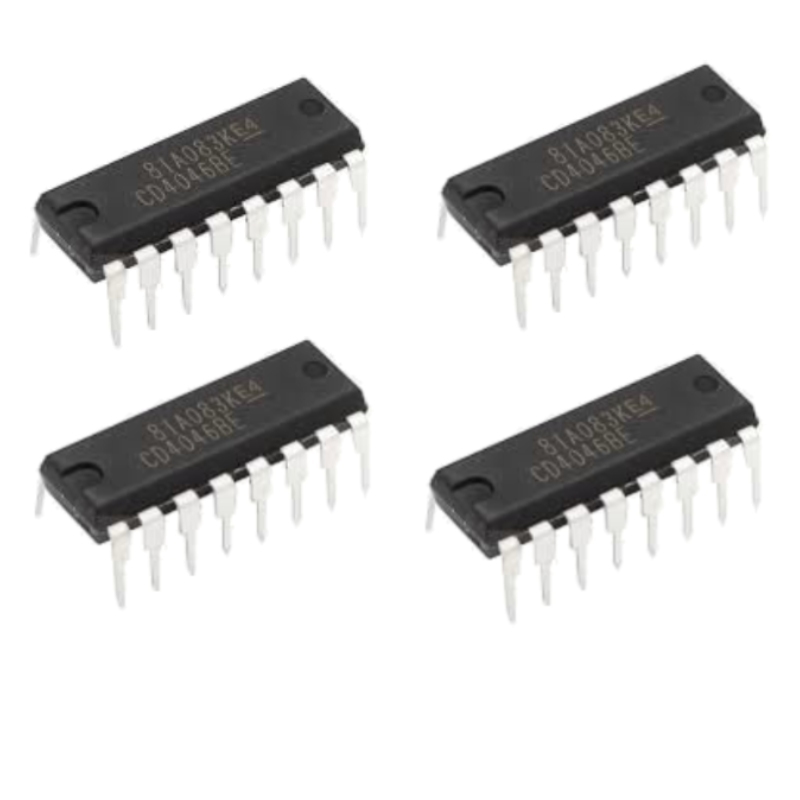

🔹 CD4046BE thuộc Dòng mạch tích hợp (IC) Logic CMOS dòng 4000 được chế tạo với các bóng bán dẫn chế độ nâng cao kênh N và P. CD4046 có Vòng lặp khóa pha (PLL)
🔹 CD4046BE có dải điện áp cung cấp từ 3V đến 15V, cao hơn nhiều so với bất kỳ họ logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS.
🔹 Vòng lặp khóa pha CD4046 (PLL) bao gồm bộ tạo dao động điều khiển điện áp, tuyến tính, công suất thấp (VCO), bộ theo dõi nguồn, điốt Zener và bộ so sánh hai pha. Bộ so sánh hai pha có đầu vào tín hiệu chung và đầu vào bộ so sánh chung. Đầu vào tín hiệu có thể được ghép trực tiếp cho tín hiệu điện áp lớn hoặc ghép điện dung với bộ khuếch đại tự phân cực ở đầu vào tín hiệu cho tín hiệu điện áp nhỏ. IC cung cấp nhiều tính năng khác nhau như khả năng chống nhiễu cao và trôi tần số thấp với đầu ra tuyến tính ổn định.
🔴 THÔNG SỐ KỸ THUẬT
🔹 Dải điện áp cung cấp rộng : 3V đến 15V (một số tài liệu có thể ghi từ 3.0V đến 18V, nhưng thông thường là 15V).
🔹 Tiêu thụ năng lượng động thấp : 70 µW ở fo = 10 kHz, VDD = 5V
🔹 Tần số VCO : 1.3 MHz tại VDD = 10V
🔹 Độ lệch tần số thấp : 0.06%/°C tại VDD = 10V kèm theo nhiệt độ
🔹 Độ tuyến tính VCO cao : 1%

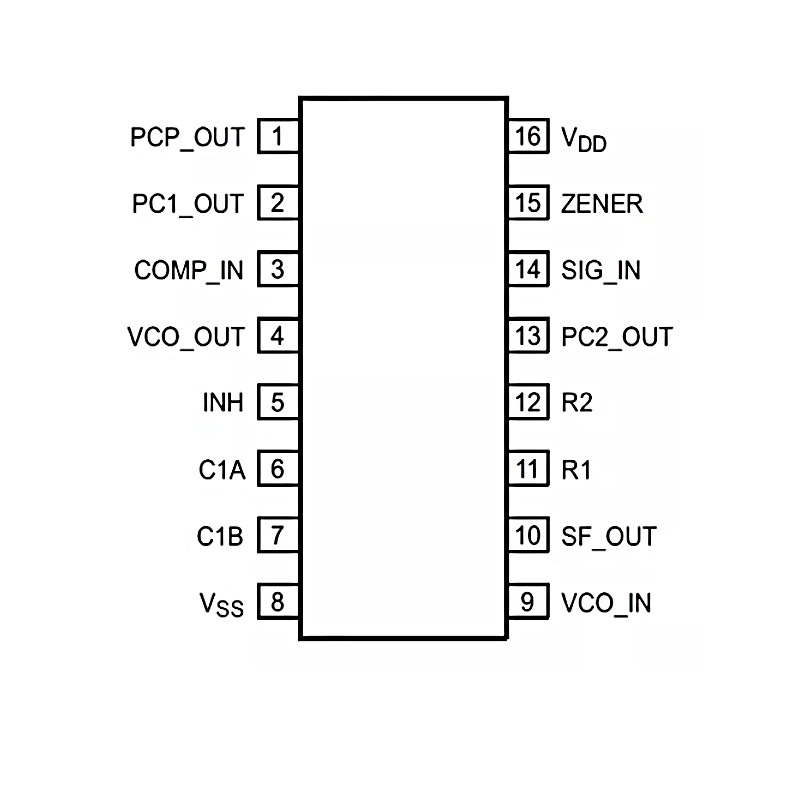

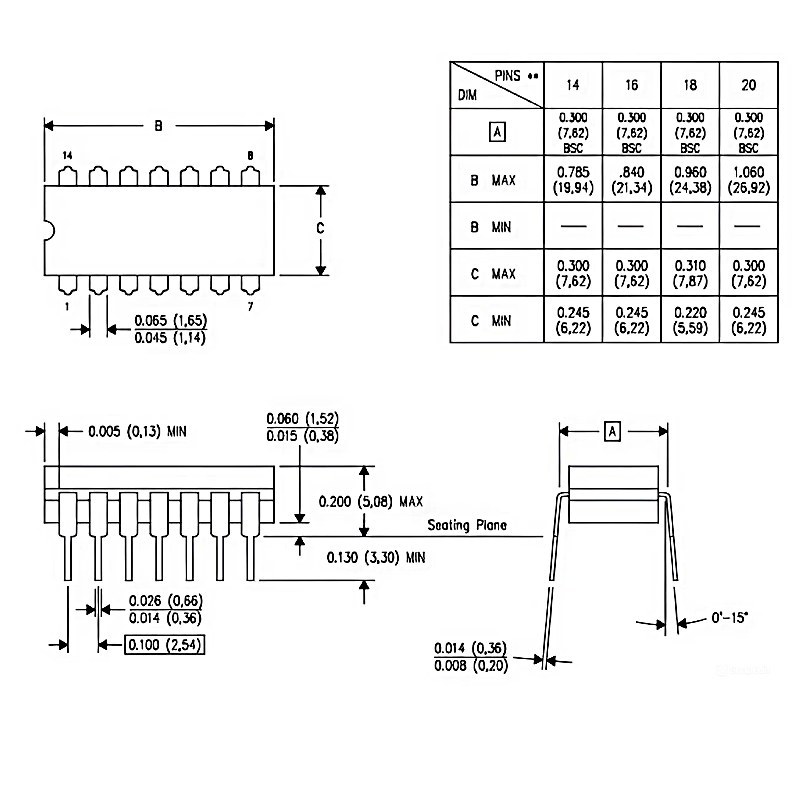

🔹 Dạng chân : 16 chân cắm (DIP)
