🔴 MÔ TẢ SẢN PHẨM

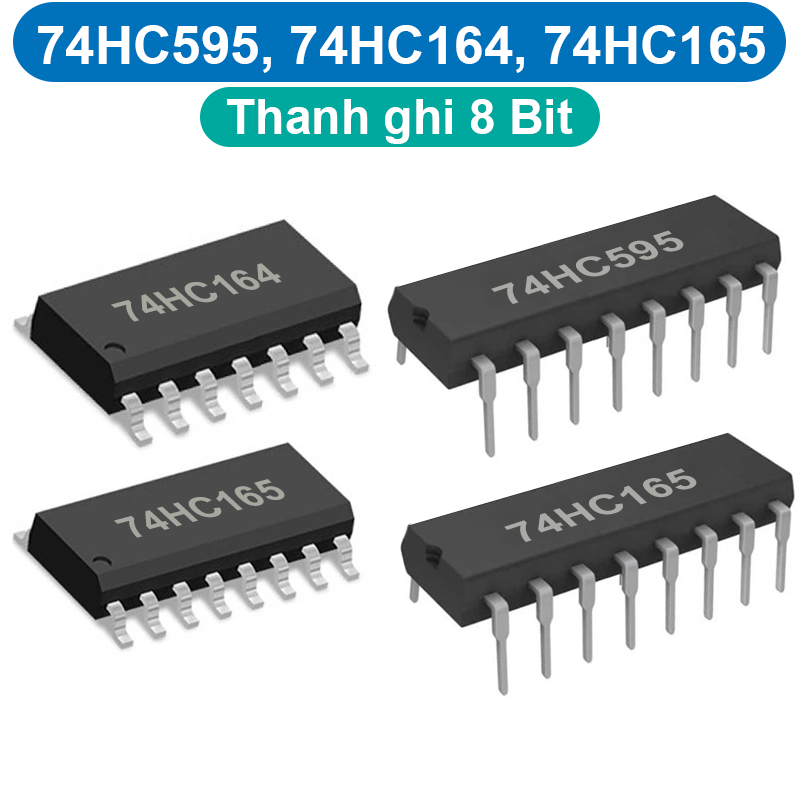

🔹 IC Thanh ghi dịch chuyển 8 Bit 74HC595, 74HC164, 74HC165 là IC thanh ghi dịch, dữ liệu vào nối tiếp và đưa ra song song, có 1 chân ngõ vào, 1 chân kích xung, 1 chân cho phép và có 9 chân ngõ ra.
🔴 THÔNG SỐ KỸ THUẬT
🔹 Điện áp hoạt động : 2V – 6V
🔹 Dòng điện hoạt động : 70mA
🔹 Dòng điện ngõ vào : 20mA
🔹 Dòng điện ngõ ra : 35mA
🔹 Công suất hoạt động : 500mW
🔹 Nhiệt độ hoạt động : -40°C – 125°C
🔹 Số cổng : 8
🔹 Số chân : 16
🔹 Loại : IC rời
🔹 Mức logic : 0 hoặc 1
🔴 HƯỚNG DẪN SỬ DỤNG

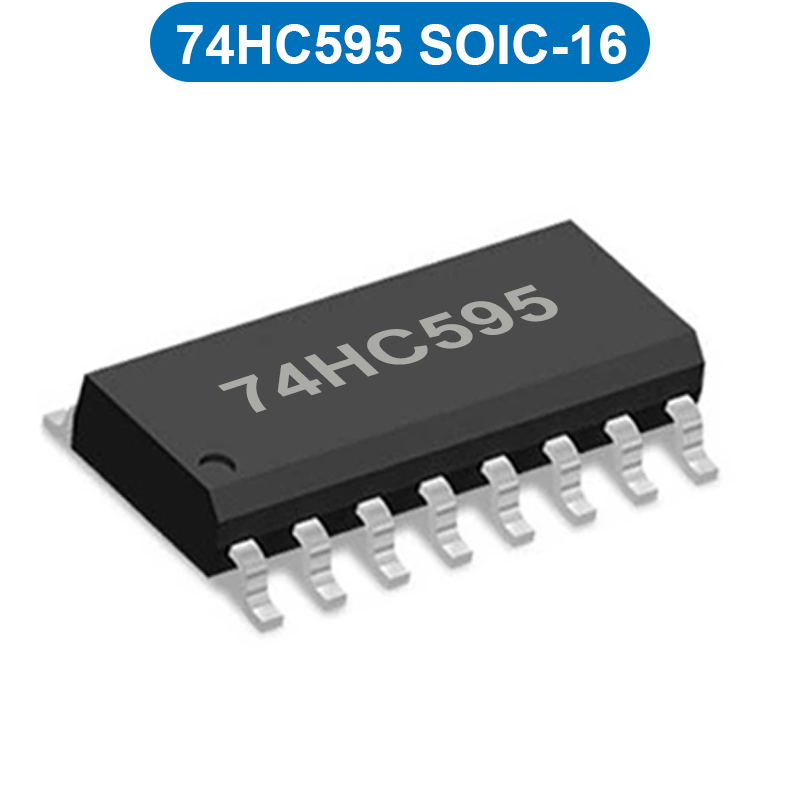

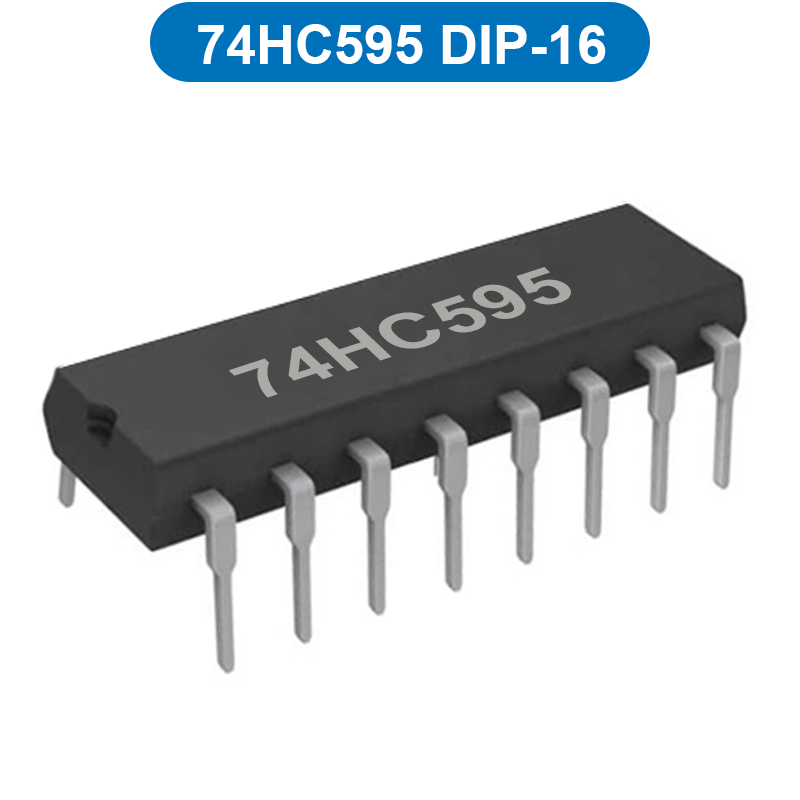

🔹 Chức năng các chân 74HC595 :
1 – Q1 : Xuất tín hiệu đầu ra cổng 1
2 – Q2 : Xuất tín hiệu đầu ra cổng 2
3 – Q3 : Xuất tín hiệu đầu ra cổng 3
4 – Q4 : Xuất tín hiệu đầu ra cổng 4
5 – Q5 : Xuất tín hiệu đầu ra cổng 5
6 – Q6 : Xuất tín hiệu đầu ra cổng 6
7 – Q7 : Xuất tín hiệu đầu ra cổng 7
8 – GND : Cấp nguồn 0V.
9 – Q7S : Đầu ra dữ liệu nối tiếp
10 – MR : Chân Reset mức thấp
11 – SHCP : Tạo xung nhận dữ liệu vào IC
12 – STCP : Tạo xung xuất dữ liệu ra ngoài
13 – OE : Cho phép xuất dữ liệu mức thấp
14 – DS : Nhận dữ liệu nối tiếp
15 – Q0 : Xuất tín hiệu đầu ra cổng 0
16 – VCC : Cấp nguồn 2V- 6V.

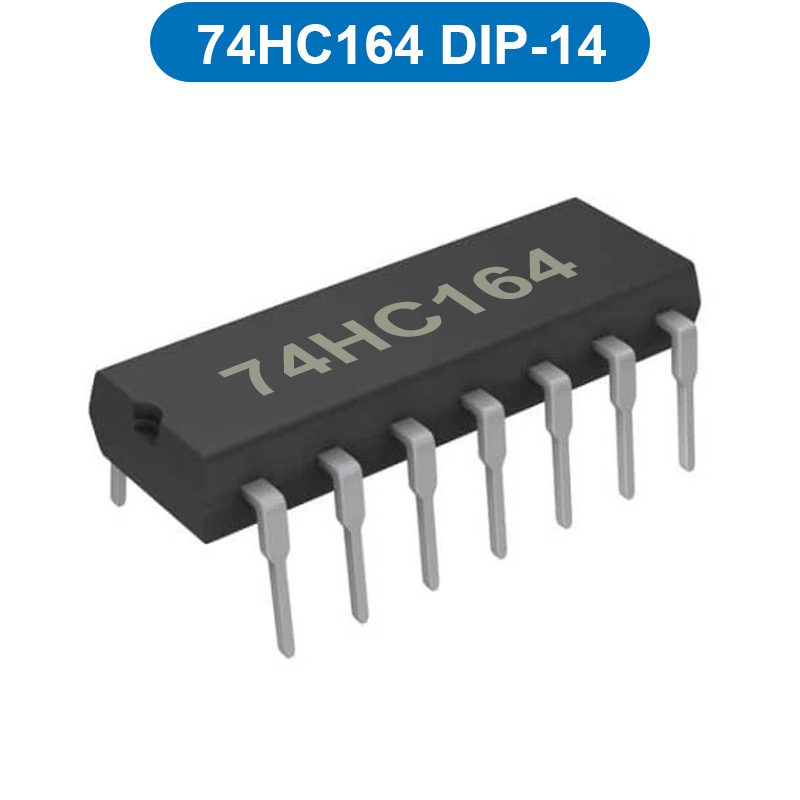

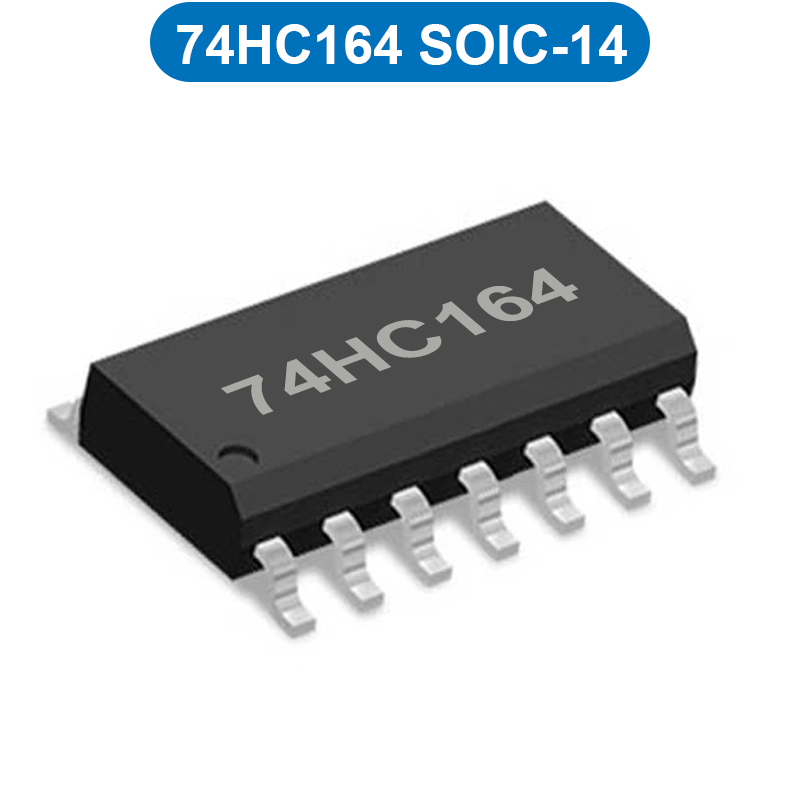

🔹 Chức năng các chân 74HC164 :
1 – DSA : Đầu vào dữ liệu nối tiếp kênh A
2 – DSB : Đầu vào dữ liệu nối tiếp kênh B
3 – QA : Dữ liệu ngõ ra cổng 0
4 – QB : Dữ liệu ngõ ra cổng 1
5 – QC : Dữ liệu ngõ ra cổng 2
6 – QD : Dữ liệu ngõ ra cổng 3
7 – GND : Cấp nguồn 0V.
8 – CP/CLK : Chân tạo xung đưa dữ liệu vào.
9 – MR/CLEAR : Master Reset.
10 – QE : Dữ liệu ngõ vào cổng 4
11 – QF : Dữ liệu ngõ vào cổng 5
12 – QG : Dữ liệu ngõ vào cổng 6
13 – QH : Dữ liệu ngõ vào cổng 7
14 – VCC : Cấp nguồn 2V- 6V.
🔹 Chức năng các chân 74HC165 :
1 – SH/LD : Cho phép dịch chuyển dữ liệu từ cao xuống thấp
2 – CLK : Tạo xung dịch dữ liệu
3 – E : Dữ liệu ngõ vào cổng 4
4 – F : Dữ liệu ngõ vào cổng 5
5 – G : Dữ liệu ngõ vào cổng 6
6 – H : Dữ liệu ngõ vào cổng 7
7 – QH- : Dữ liệu chuyển sang IC mở rộng thứ hai đảo.
8 – GND : Cấp nguồn 0V.
9 – QH : Dữ liệu chuyển sang IC mở rộng thứ hai.
10 – SER : Đầu vào nối tiếp.
11 – A : Dữ liệu ngõ vào cổng 0
12 – B : Dữ liệu ngõ vào cổng 1
13 – C : Dữ liệu ngõ vào cổng 2
14 – D : Dữ liệu ngõ vào cổng 3
15 – CLK INH : Tạo xung cho phép dữ liệu vào
16 – VCC : Cấp nguồn 2V- 6V.
🔹 IC hoạt động tốt nhất ở điện áp 5V
