🔴 MÔ TẢ SẢN PHẨM

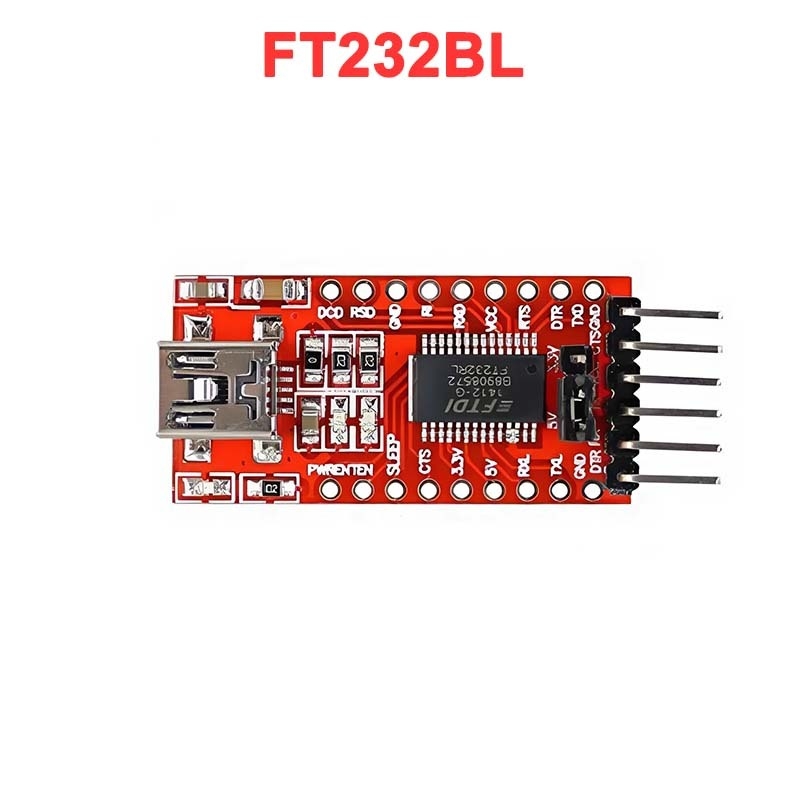

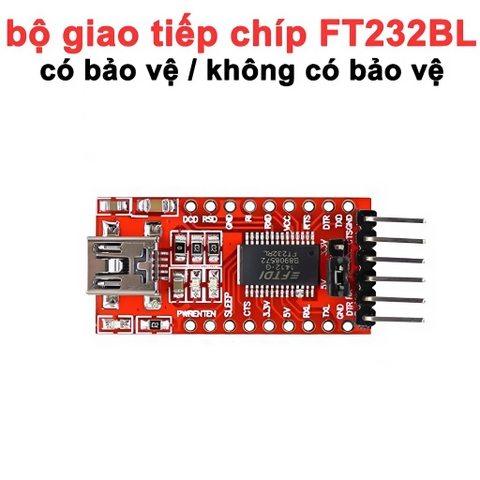

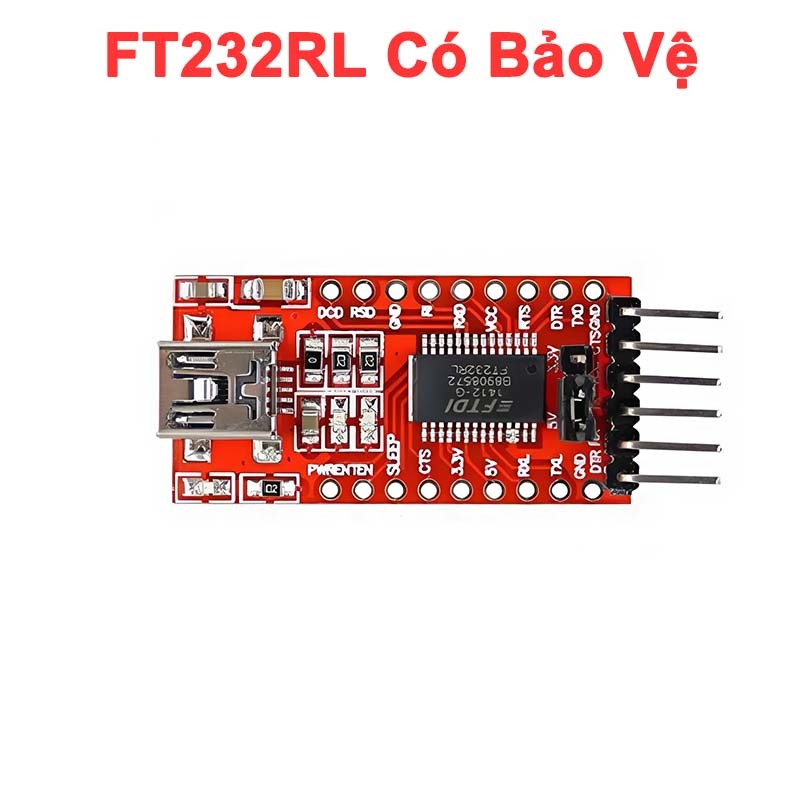

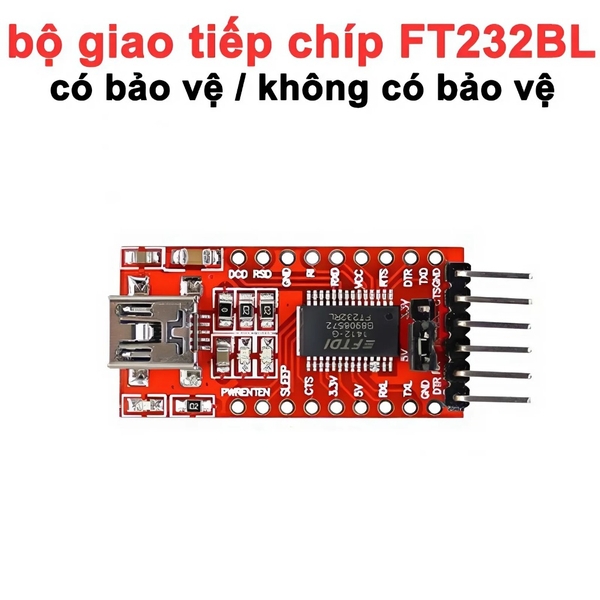

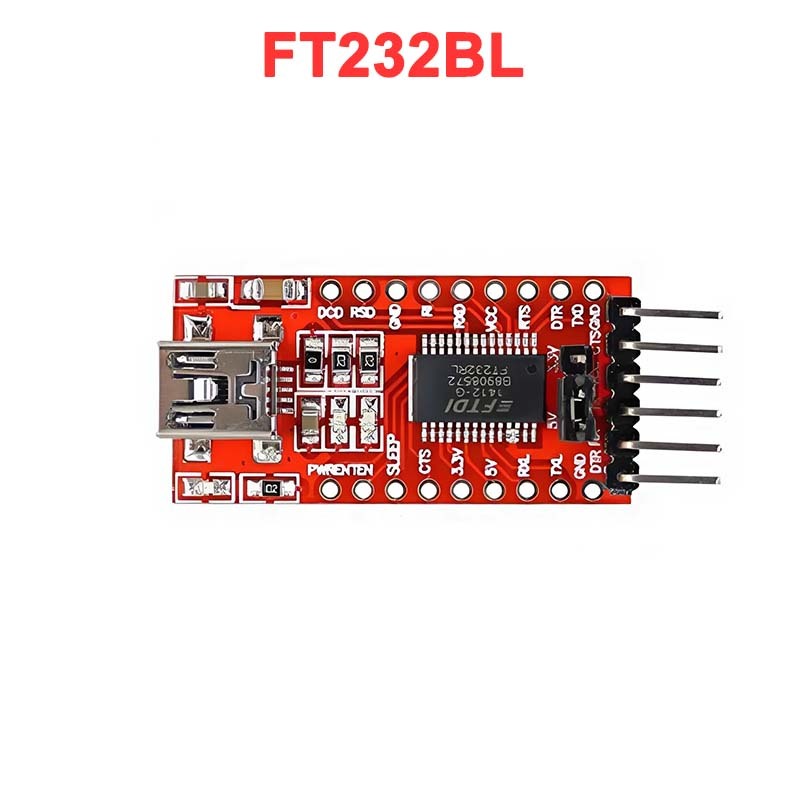

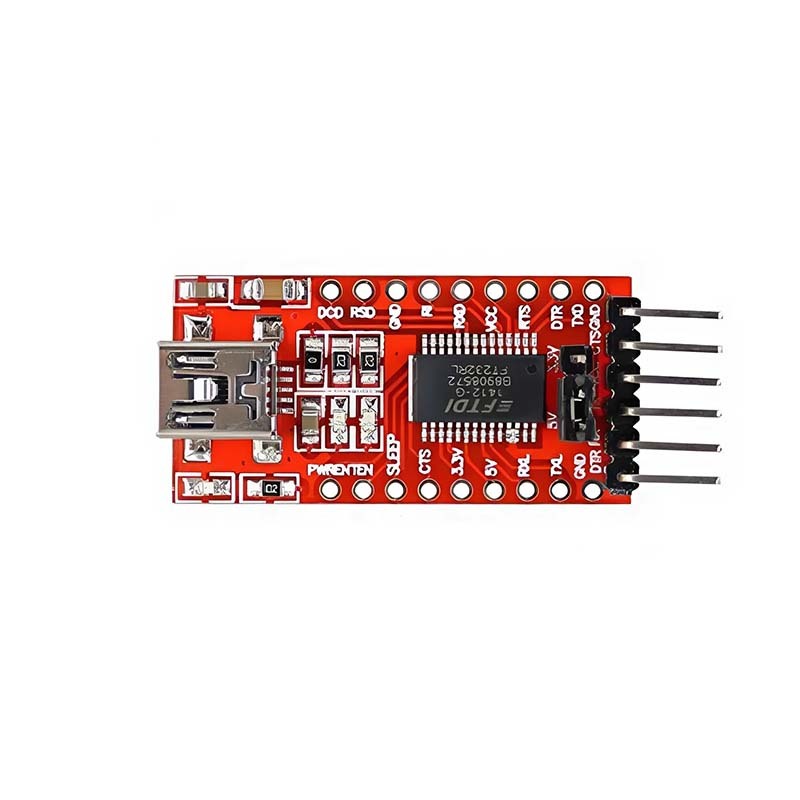

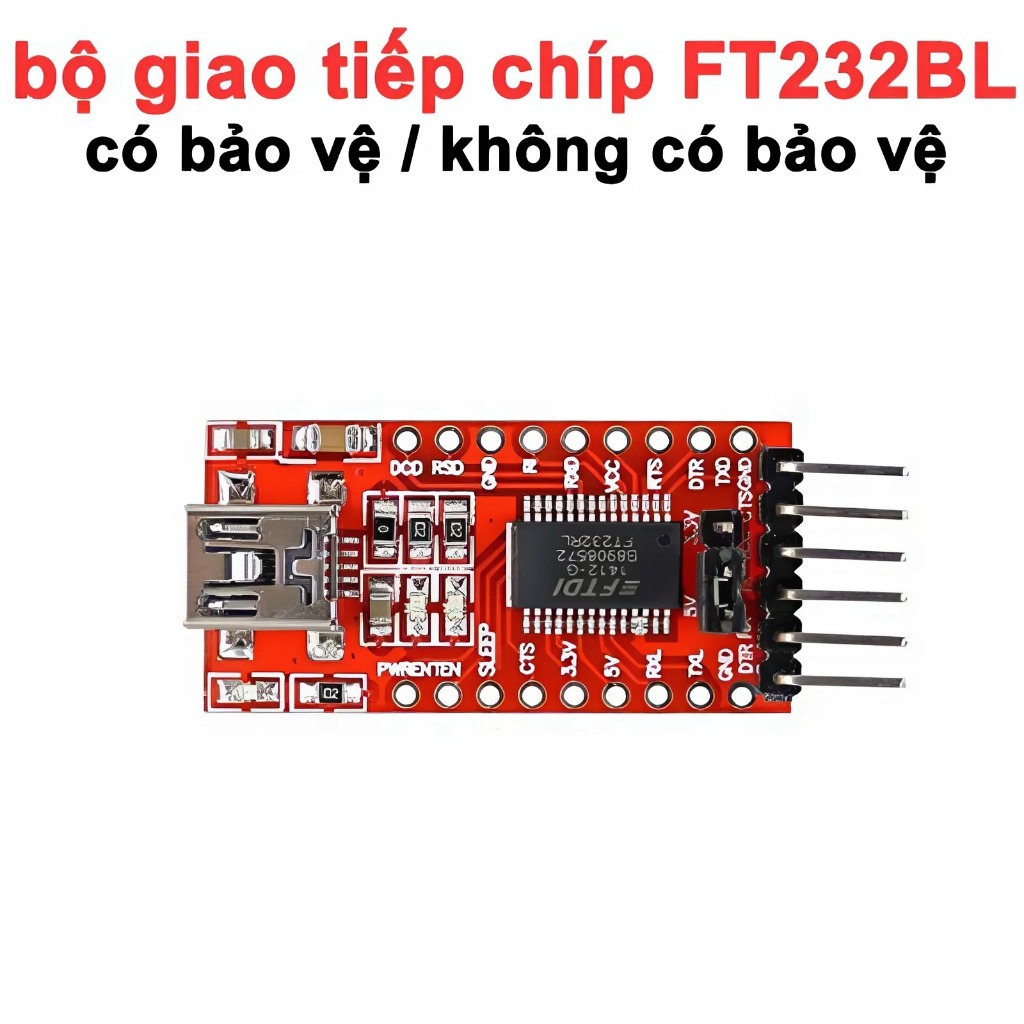

🔹Mạch giao tiếp, bộ giao tiếp USB To UART TTL FT232RL sử dụng IC FT232RL từ chính hãng FTDI, mạch được thiết kể nhỏ gọn nhưng vẫn ra chân đầy đủ, rất dễ sử dụng với mọi hệ điều hành Windows, Mac, Linux,... Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB-to-serial khác. Mạch có thể hoạt động tốt ở chế độ 5V hoặc 3V3, được thiết lập dễ dàng bằng jumper chọn trên mạch. Chân ngõ ra gồm 2 loại theo chuẩn FTDI (phù hợp với Arduino) và chuẩn UART thường, được ký hiệu rõ ràng trên mạch. Đầu vào sử dụng loại mini USB B.
🔴 THÔNG SỐ KỸ THUẬT
🔹IC : FT232RL
🔹Nguồn : 5VDC từ USB
🔹Chuyển giao tiếp USB sang UART TTL
🔹Tốc độ Baud tùy chỉnh
🔹Có ngõ ra nguồn 3v3 và 5V DC
🔹Cấp bảo vệ : có/không

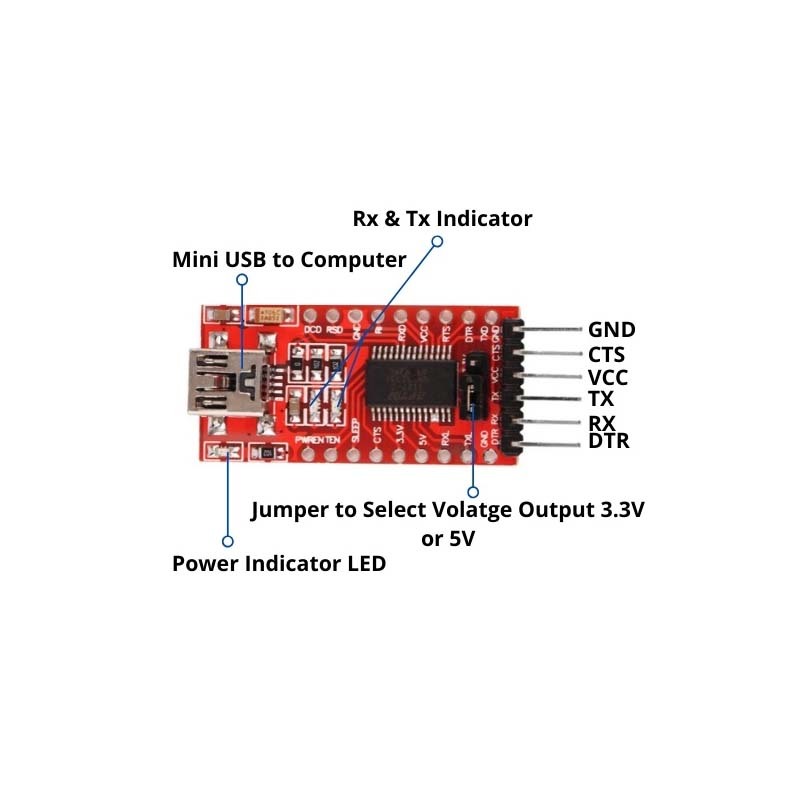

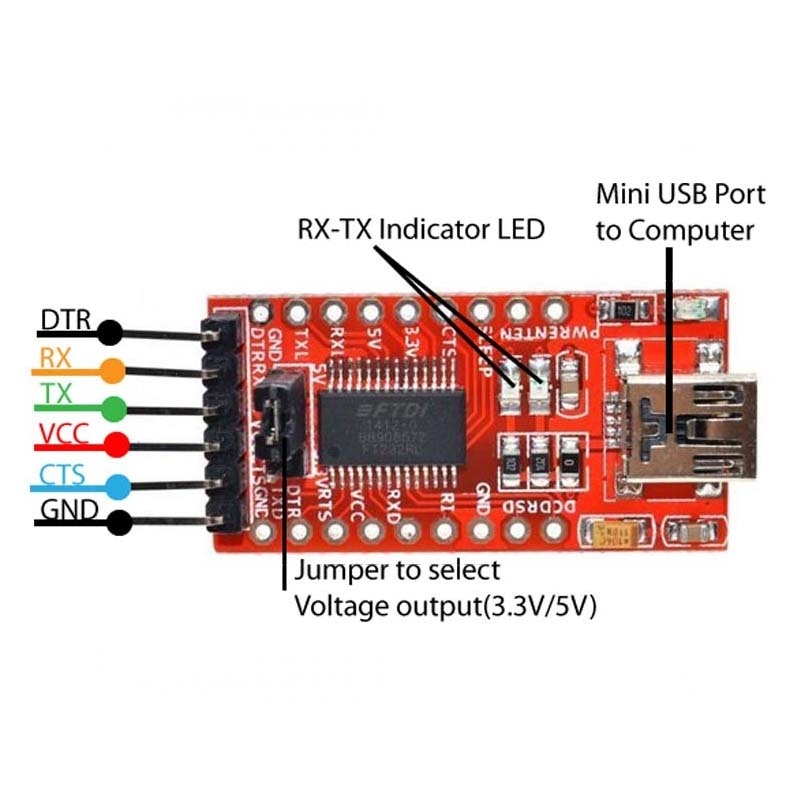

🔴 CHI TIẾT CÁC CHÂN
🔹TXD : chân truyền dữ liệu UART TTL, dùng kết nối đến chân nhận RX của các module sử dụng mức tín hiệu TTL.
🔹RXD : chân nhận dữ liệu UART TTL, dùng kết nối đến chân nhận TX của các module sử dụng mức tín hiệu TTL.
🔹GND : chân cấp nguồn 0VDC.
🔹DTR: Data terminal ready control output / Handshake signal. (có thể reset arduino khi nạp chương trình)
🔹VCC: Chân nguồn cấp, có thể chọn 5V hoặc 3.3VDC thông qua Jumper
🔹CTS: Clear to send control input / handshake signal (không sử dụng)
