🔴 LƯU Ý
🔹LCD12864 ở chân PSB chọn chế độ hoạt động SPI(mức LOW) hay Parallel (mức HIGH) đã được nối lên mức cao qua trở 0 Ohm R9 . Khi thiết kế PCB hay thí nghiệm chú ý khi chọn chế độ SPI không nối chân PSB với GND sẽ cháy LCD, mà phải tháo trở R9 ra trước
🔹LCD12864 ở chân PSB chọn chế độ hoạt động SPI(mức LOW) hay Parallel (mức HIGH) đã được nối lên mức cao qua trở 0 Ohm R9 . Khi thiết kế PCB hay thí nghiệm chú ý khi chọn chế độ SPI không nối chân PSB với GND sẽ cháy LCD, mà phải tháo trở R9 ra trước
🔴 MÔ TẢ SẢN PHẨM

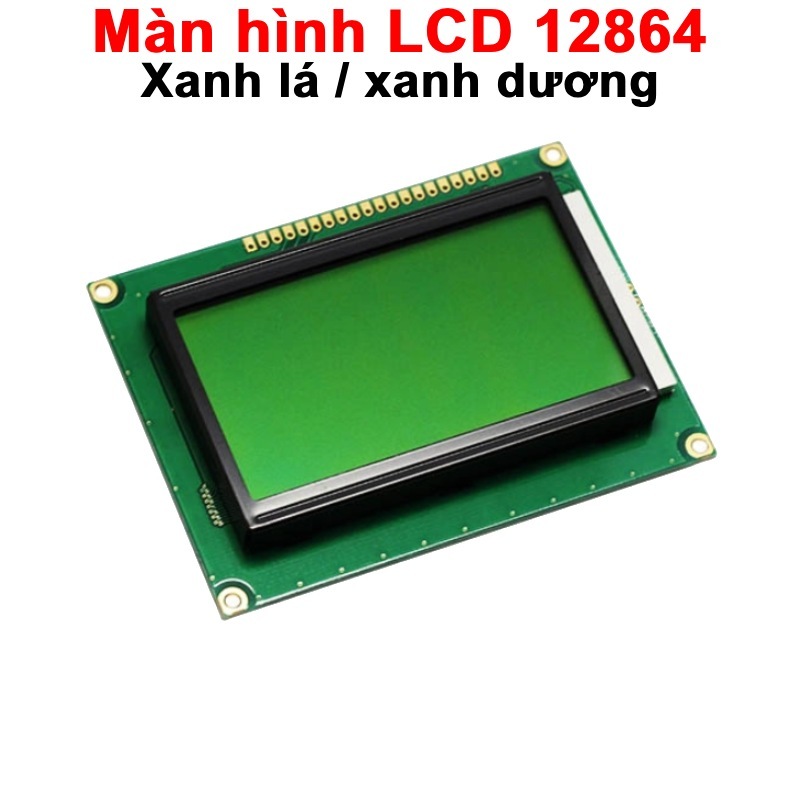

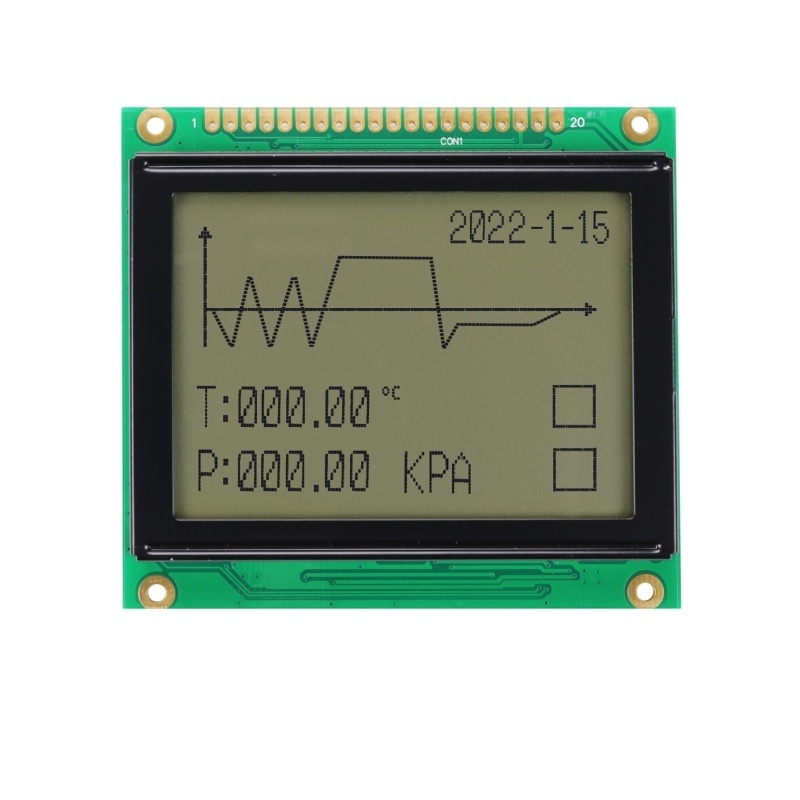

🔹LCD12864 xanh dương sử dụng IC Driver ST7920. Đây là loại màn hình phổ biến và được sử dụng rộng rãi. LCD Graphic 128x64 xanh lá thích hợp cho các ứng dụng hiển thị hình ảnh, chữ ở 1 diện tích lớn hơn so với LCD 1602, màn hình có độ bền cao, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
🔴 THÔNG SỐ KỸ THUẬT
🔹Điện áp hoạt động : 5VDC
🔹Độ phân giải : 128x64 điểm ảnh.
🔹Chuẩn giao tiếp : Song song 8 bit, song song 4 bit, và giao tiếp nối tiếp

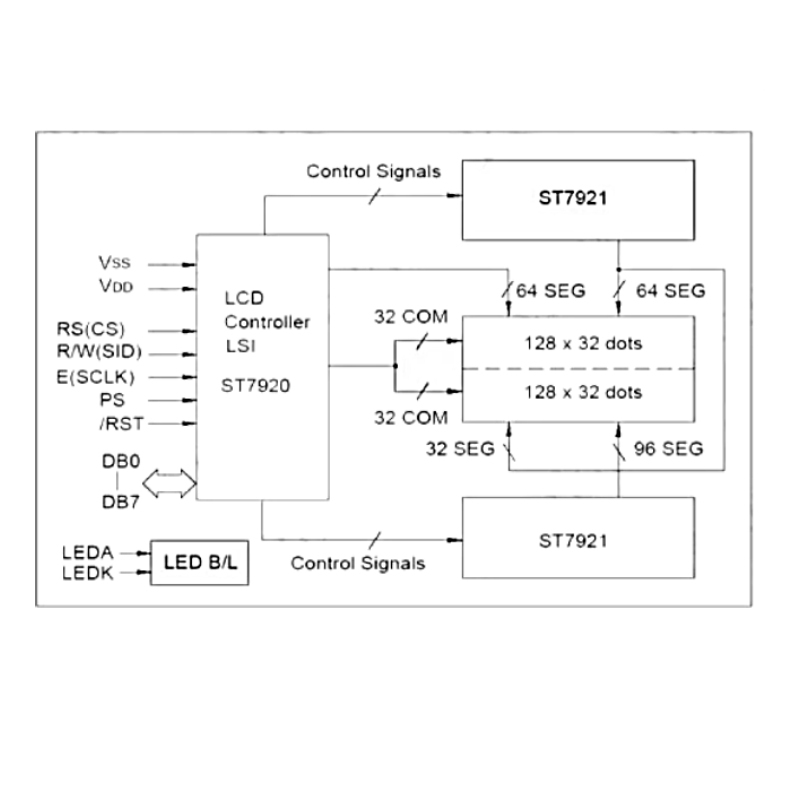

🔹IC Driver: ST7920

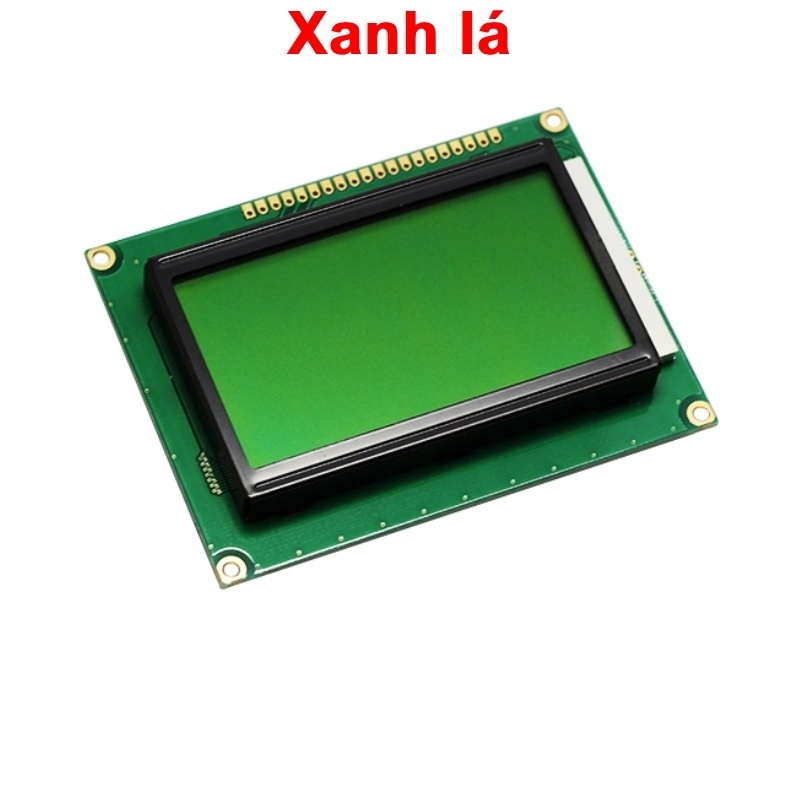

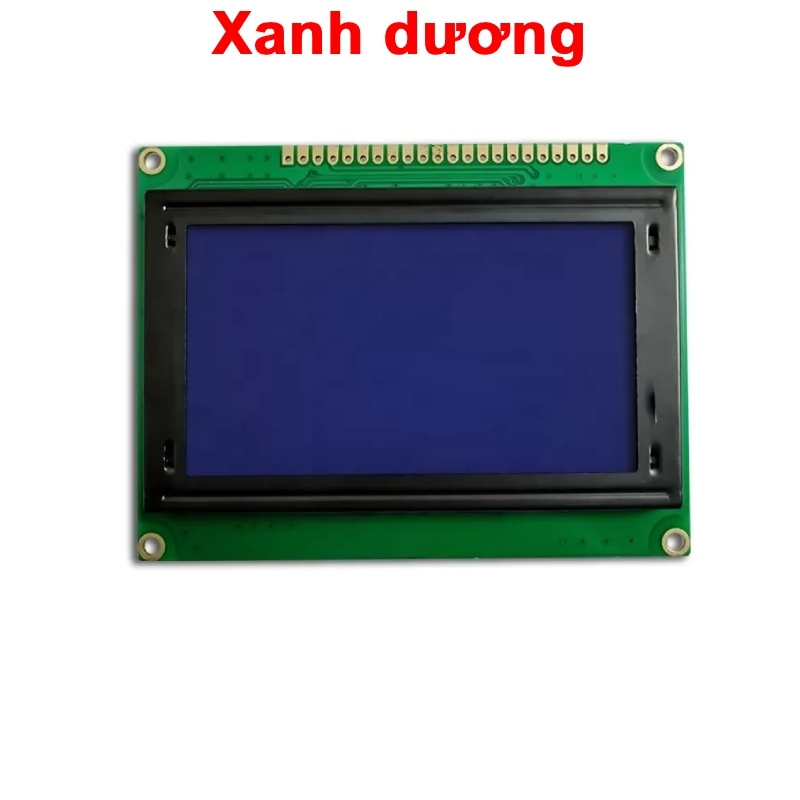

🔹Màu LCD : Xanh dương / xanh lá
🔹Phông chữ : Trắng / đen

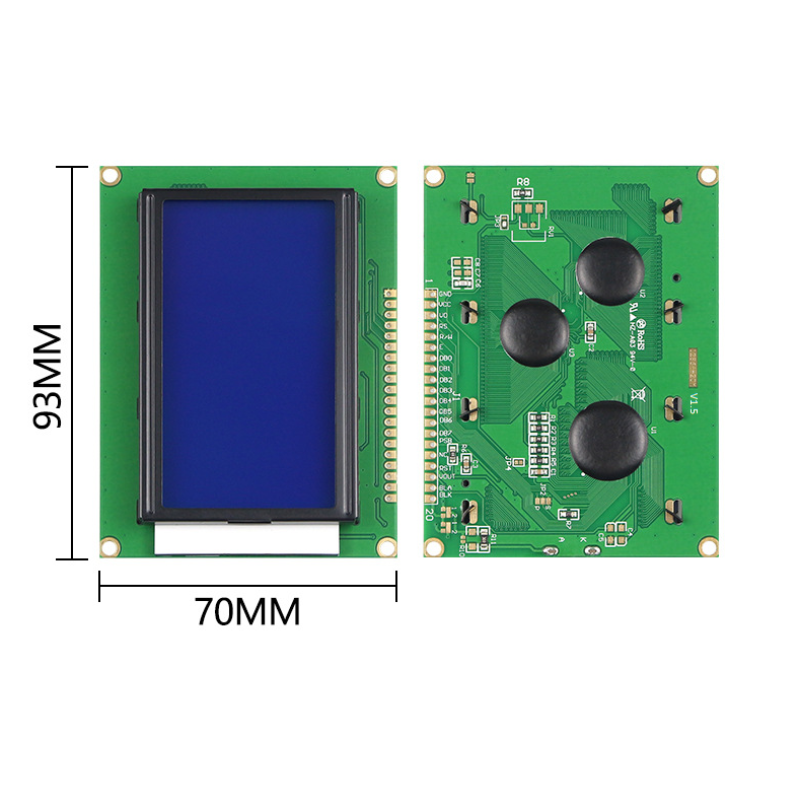

🔹Kích thước : 94x70mm
🔹Màn hình kích thước : 77x50mm
