🔴 MÔ TẢ SẢN PHẨM

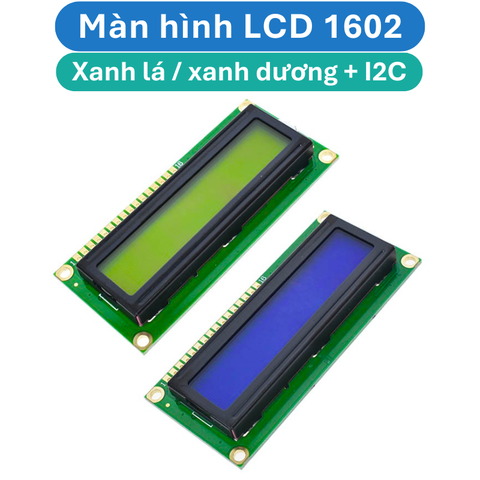

🔹Màn hình text LCD1602 sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

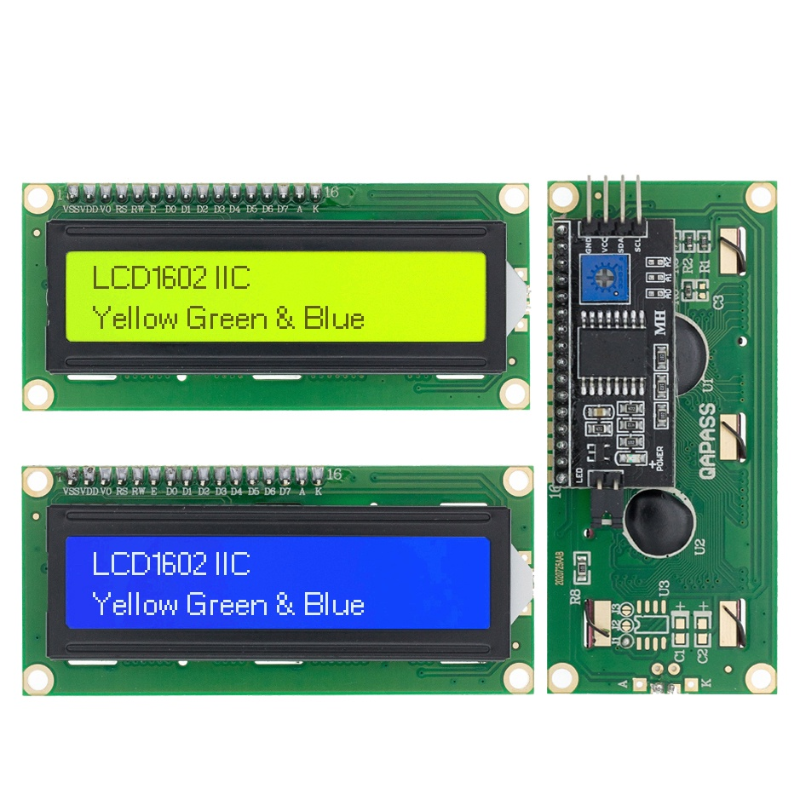

🔹Module I2C sử dụng cho các loại LCD có driver là HD44780(LCD 1602, LCD 2004, ... ), cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C, các bạn chỉ cần 2 chân (SDA và SCL) của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.
🔴 THÔNG SỐ KỸ THUẬT
🔹Điện áp hoạt động là 5 V.

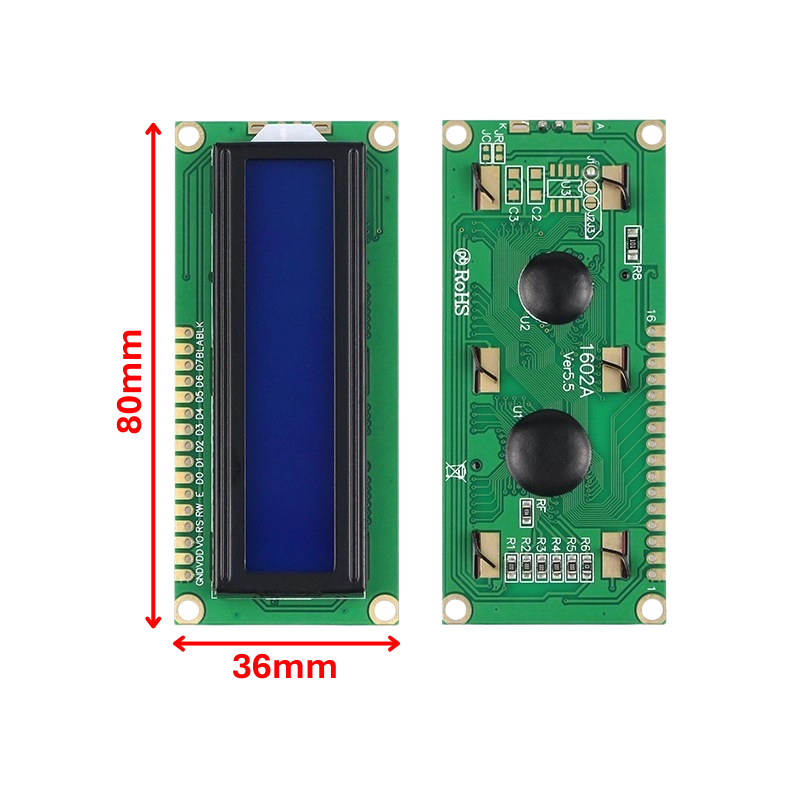

🔹Kích thước : 80x36x12.5 mm

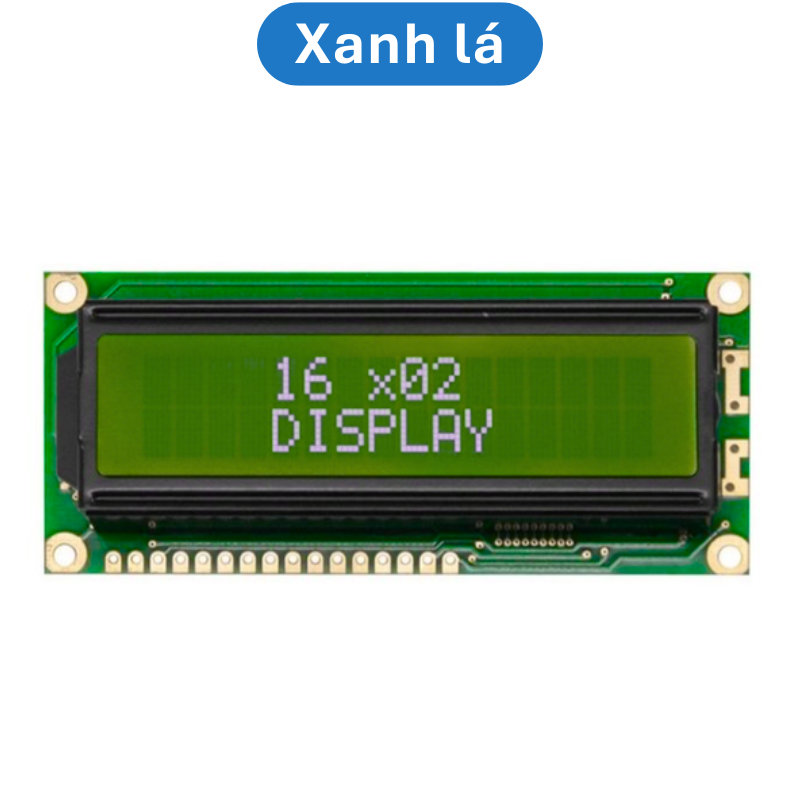

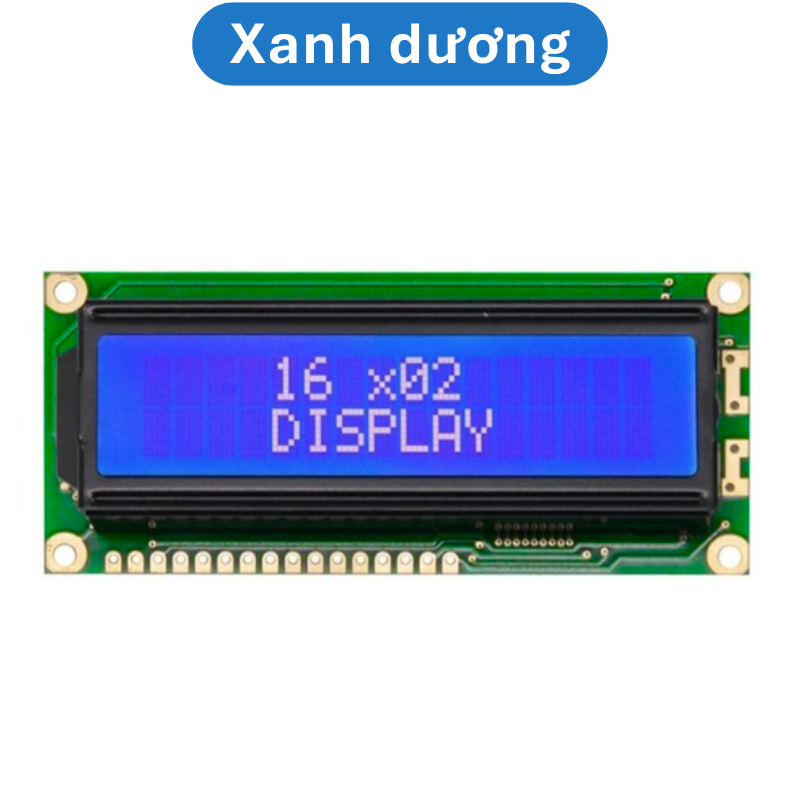

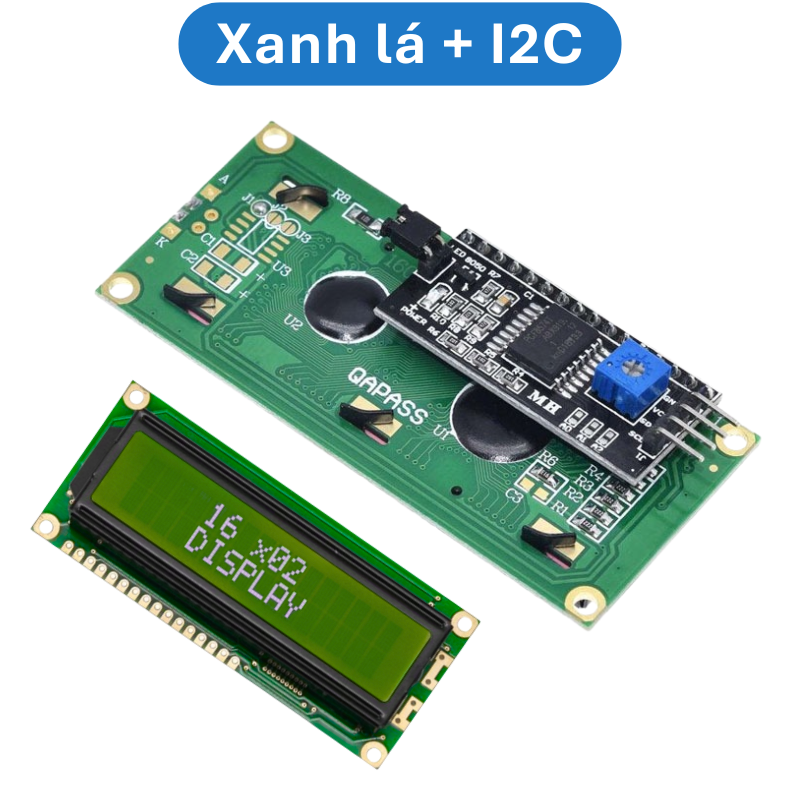

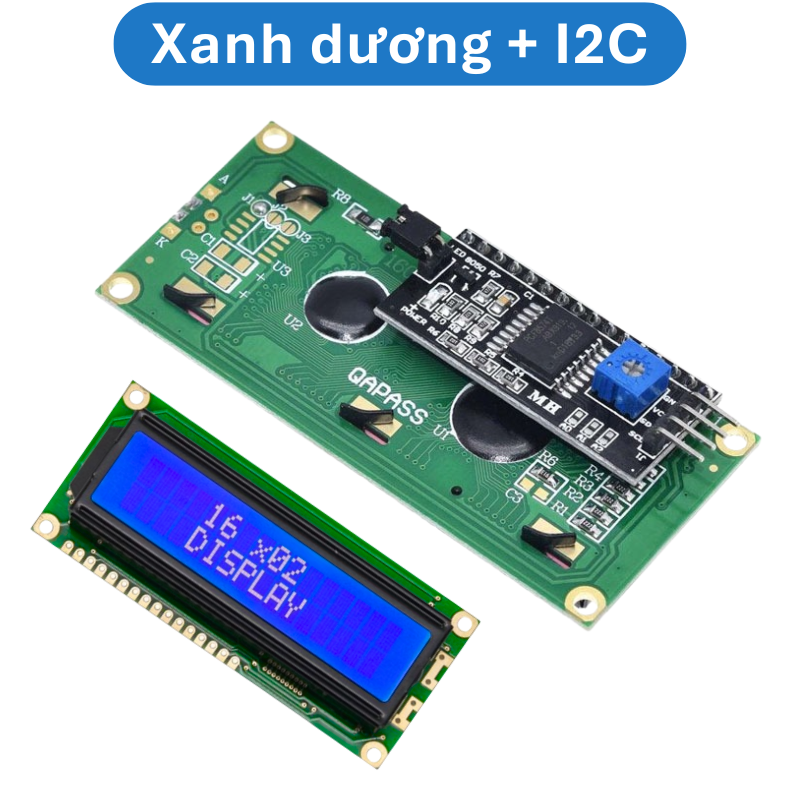

🔹Chữ đen, nền xanh lá / Chữ trắng, nền xanh dương

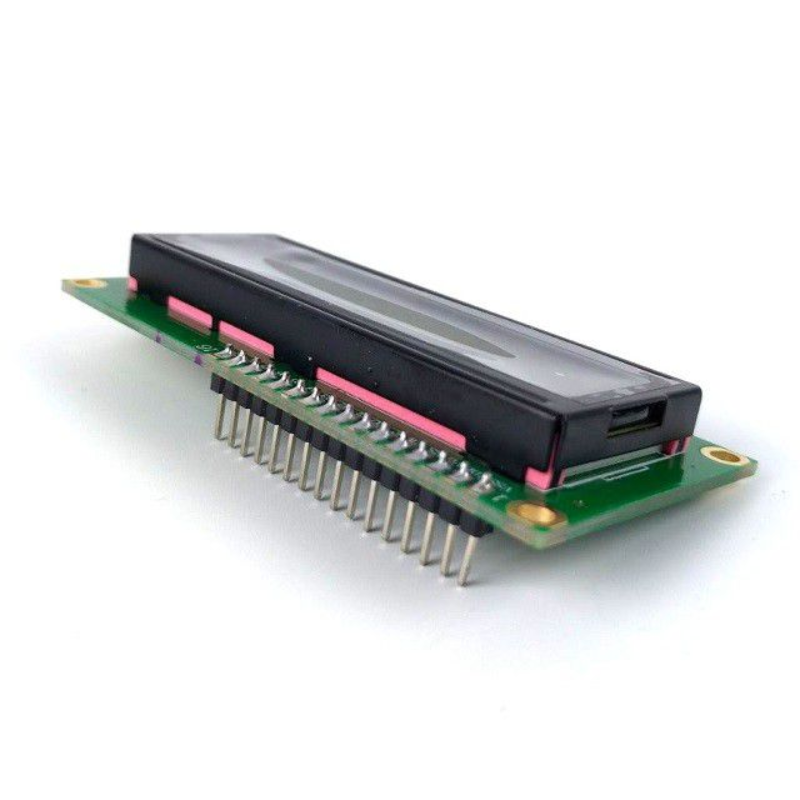

🔹Khoảng cách giữa hai chân kết nối là 0.1inch tiện dụng khi kết nối với Breadboard.

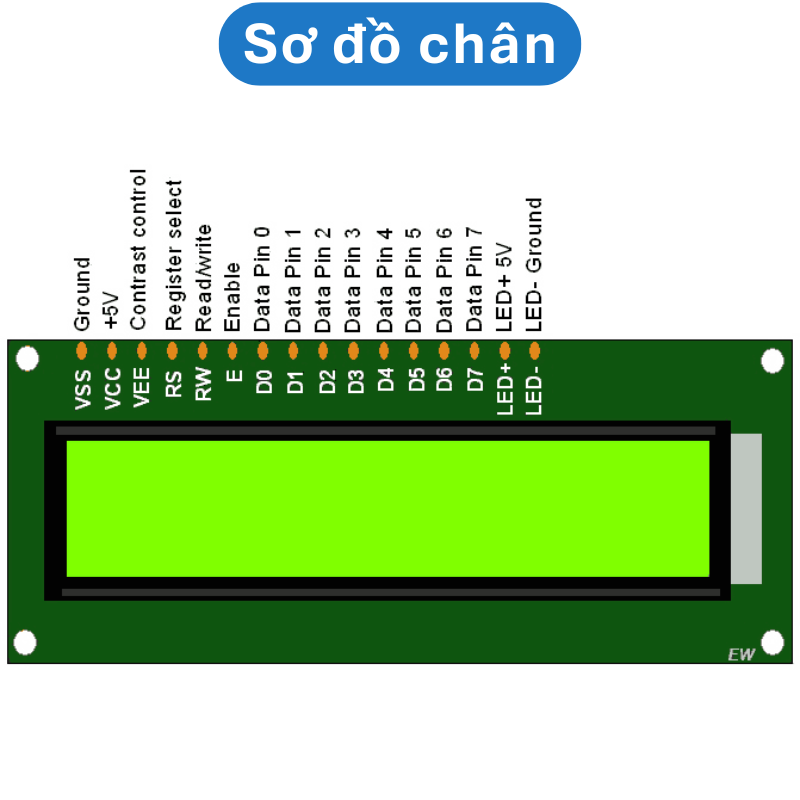

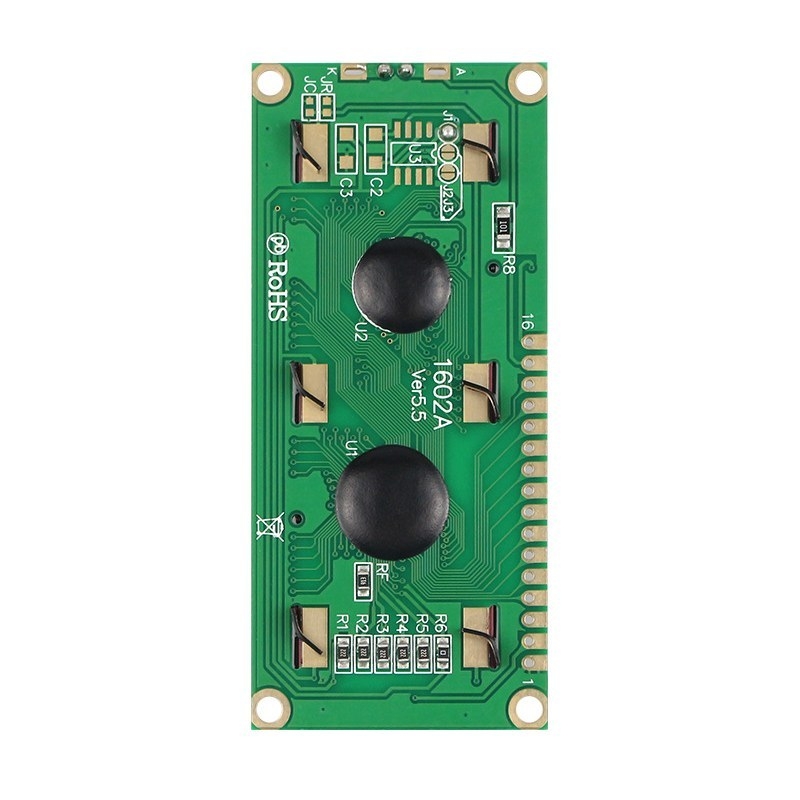

🔹Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
🔹Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
🔹Có thể được điều khiển với 6 dây tín hiệu
🔹Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.
