🔴 LƯU Ý
🔹 Cần kiểm tra thông số dòng đề motor, dòng tải tối đa của thiết bị để lựa chọn loại mạch.
🔹 Không bảo vệ ngược cực.
🔹 Trang bị thêm tản nhiệt để mạch bền hơn.
🔴 MÔ TẢ SẢN PHẨM

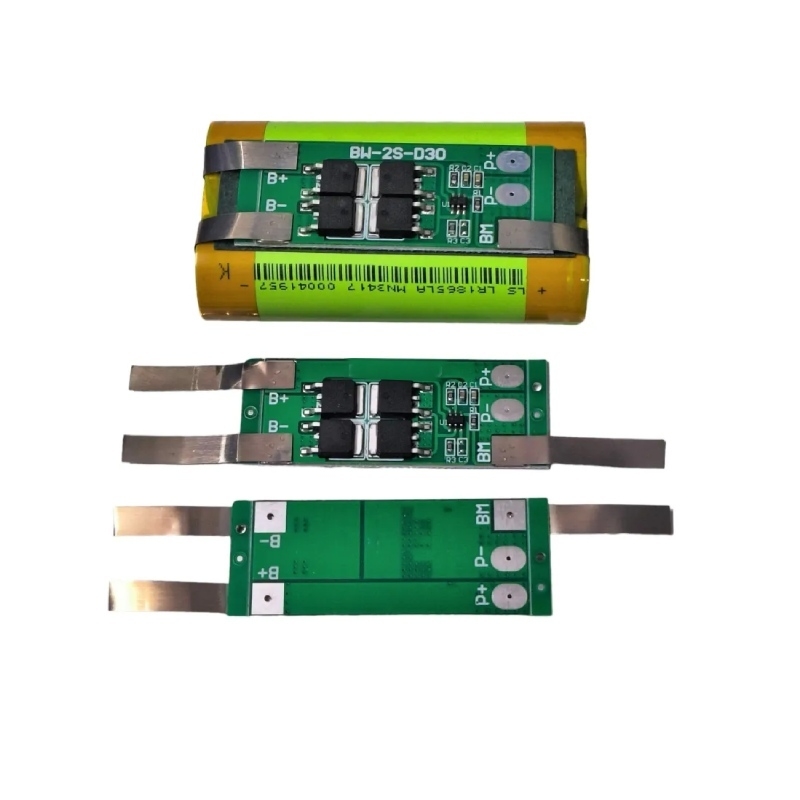

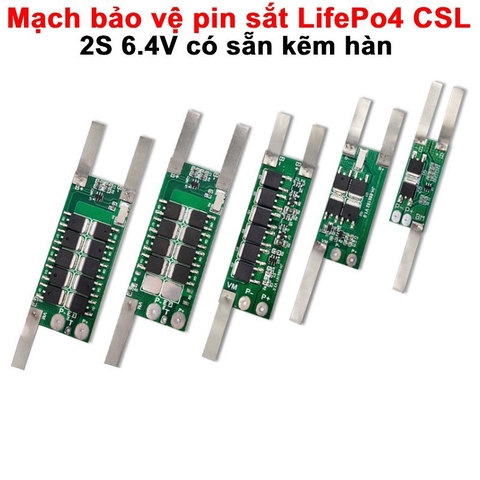

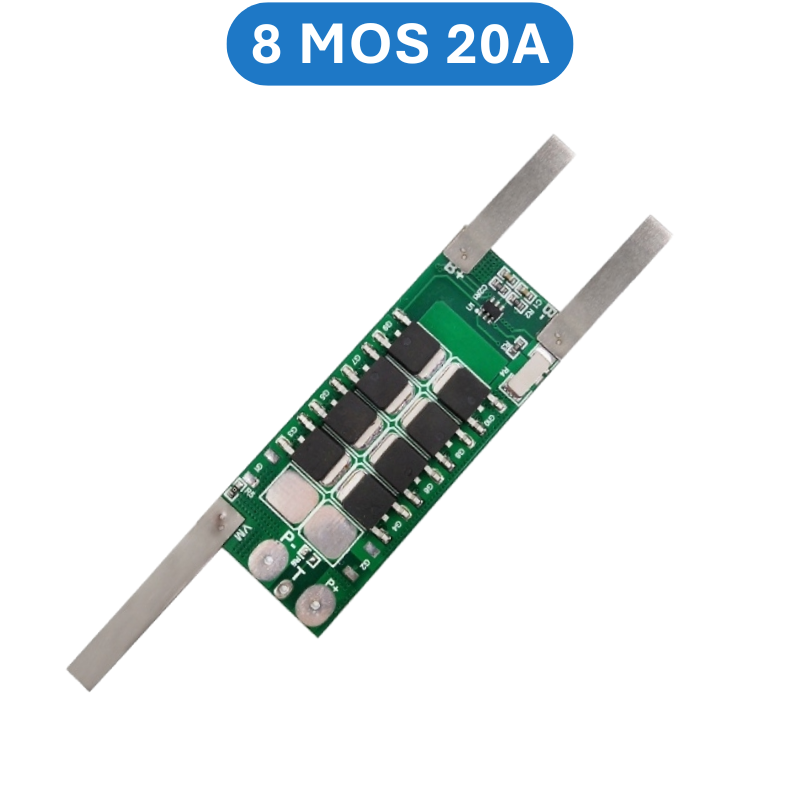

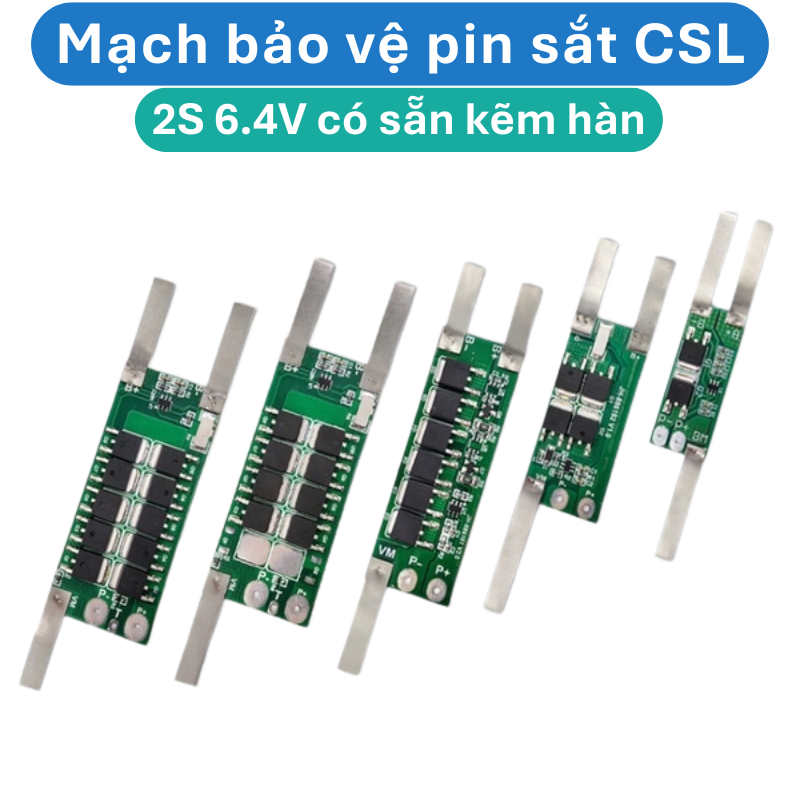

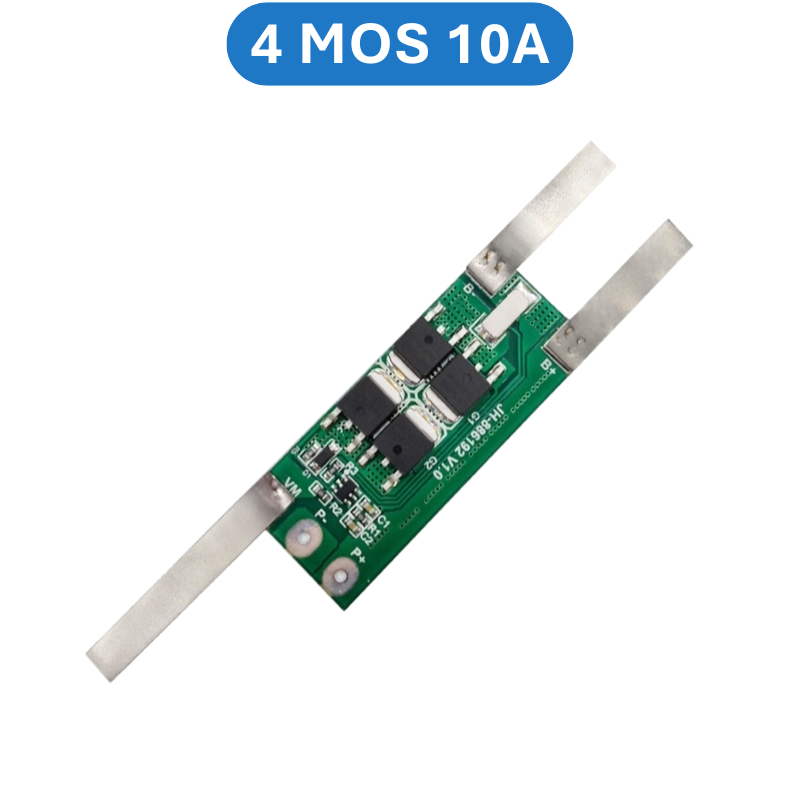

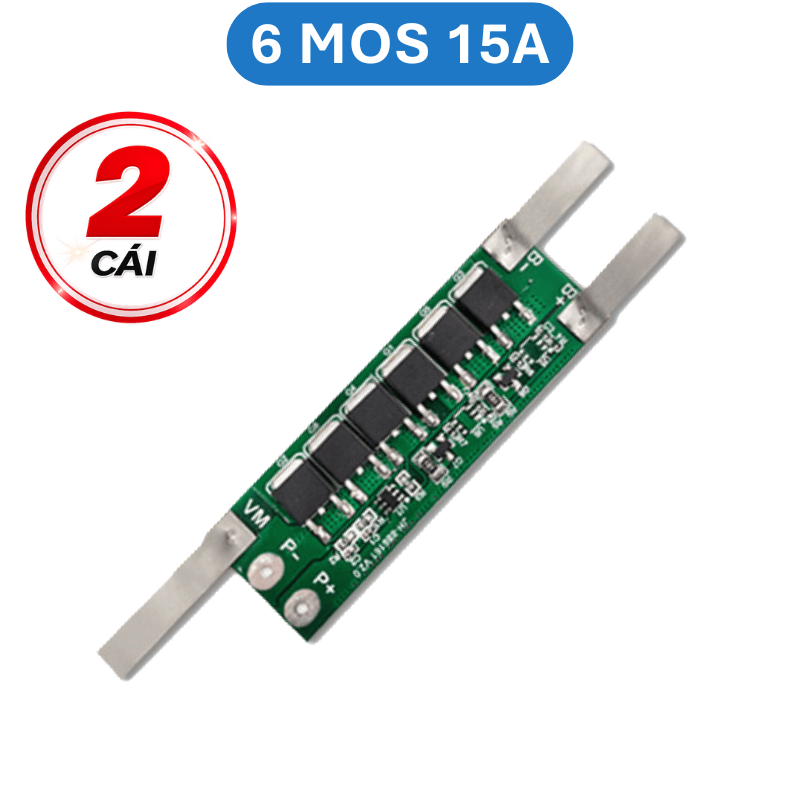

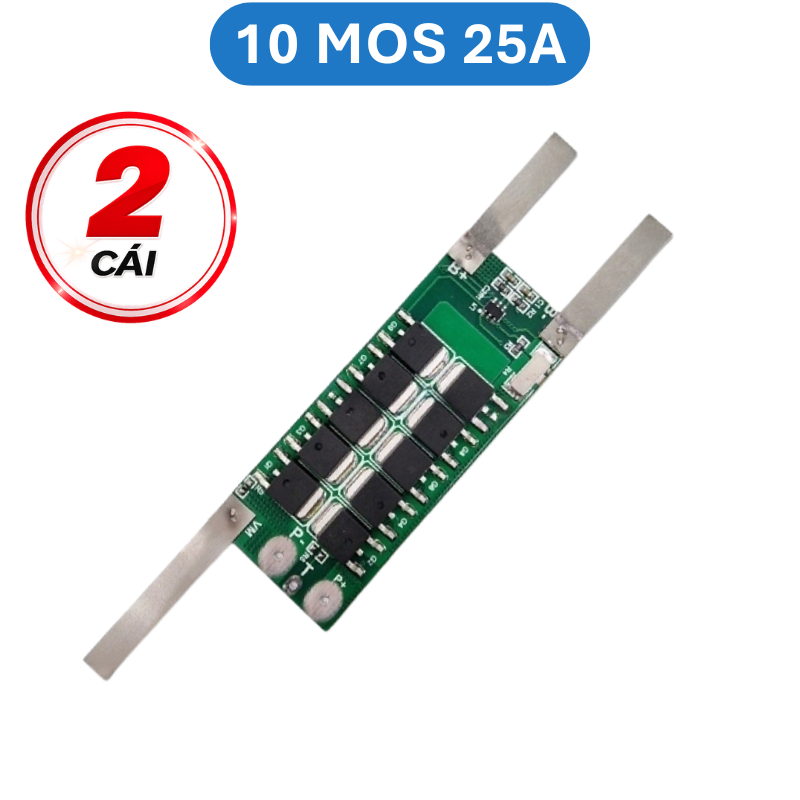

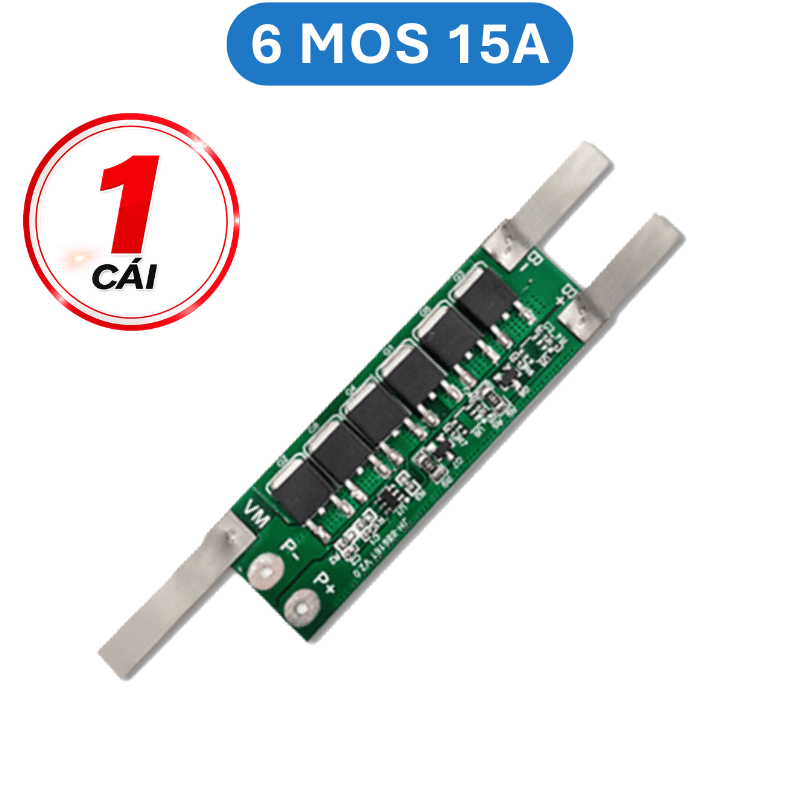

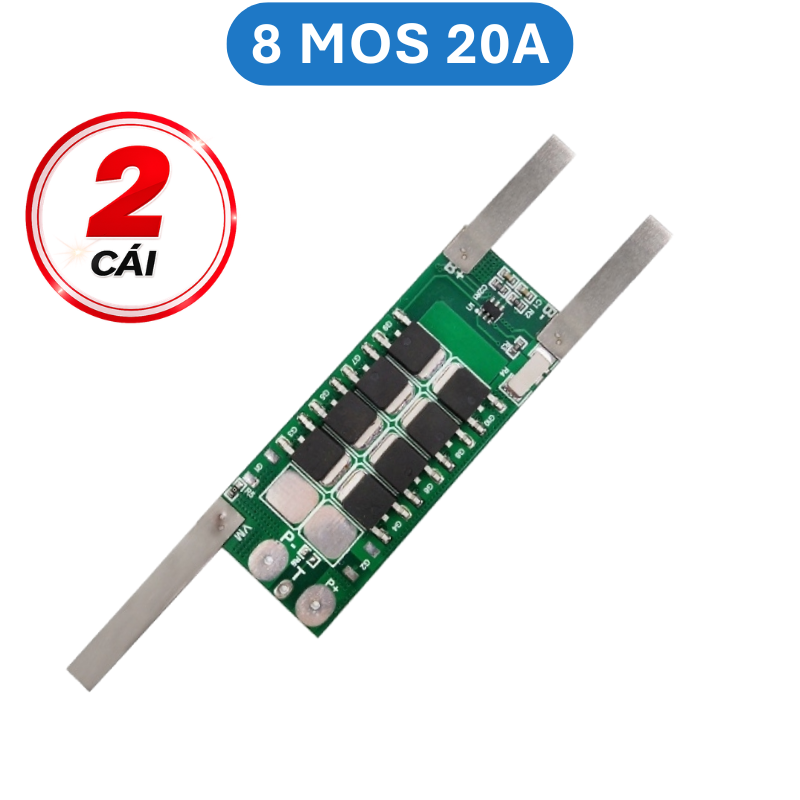

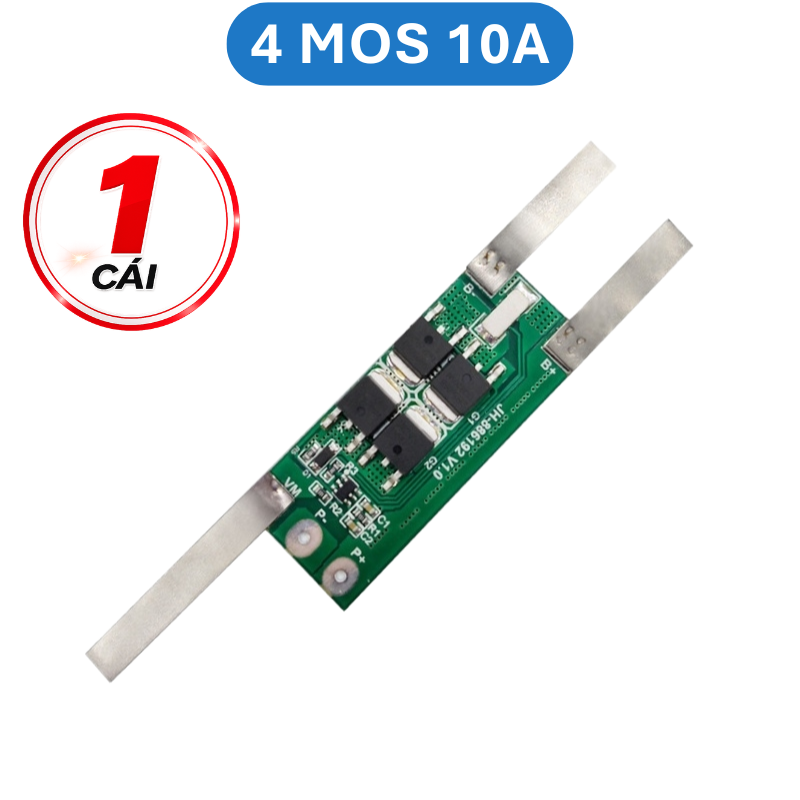

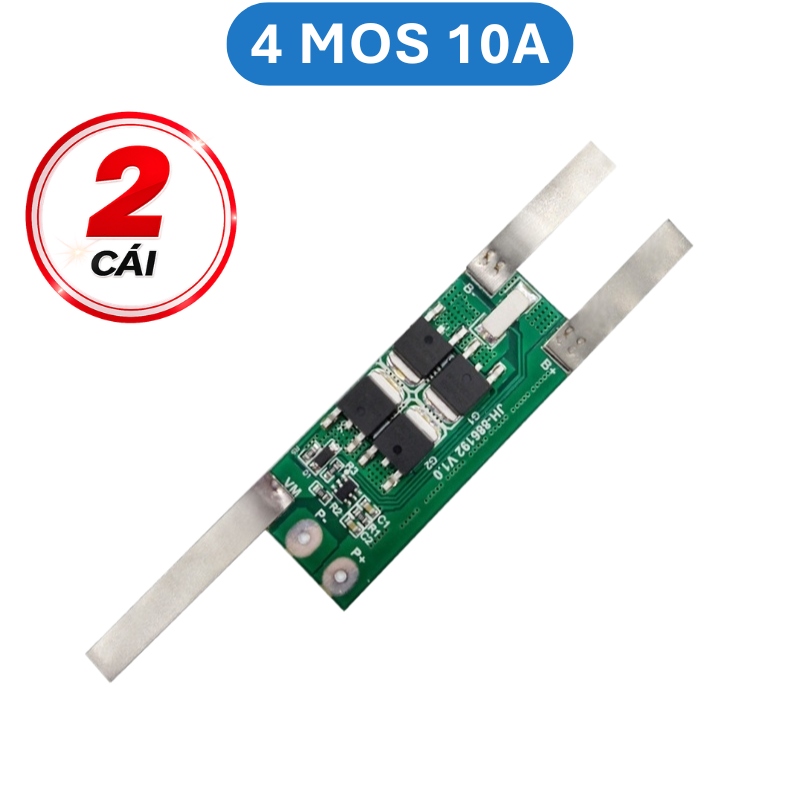

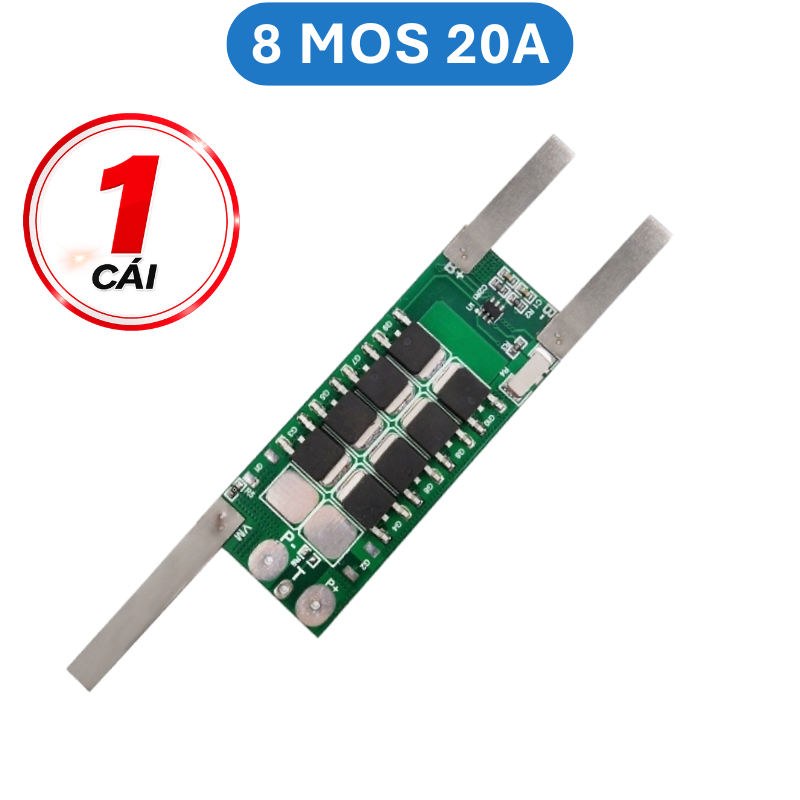

🔹 Mạch bảo vệ pin sắt LifePo4 2S 6.4V công suất lớn có sẵn kẽm hàn là loại mạch bảo vệ cell được sử dụng cho các bộ cell lithium 2 cell (2 viên cell mắc nối tiếp) có điện áp tổng 6.4V.
🔴 THÔNG SỐ KỸ THUẬT
🔹 Kích thước: mạch nhỏ gọn. Được hàn sẵn kẽm, lắp đặt hàn rất dễ.
🔹 Điện áp sạc DC khoảng: 8 ~ 9V.
🔹 Phát hiện quá tải điện áp/cell pin: 3.75V±0.25V.
🔹 Phát hiện ngưỡng điện áp thấp/cell pin: 2.1±0.05V.
🔹 Chức năng chính: sạc và bảo vệ pin 2S 6.4V (2 cell pin mắc nối tiếp).
🔹 Bảo vệ dòng sạc dòng xả, bảo vệ quá mức.

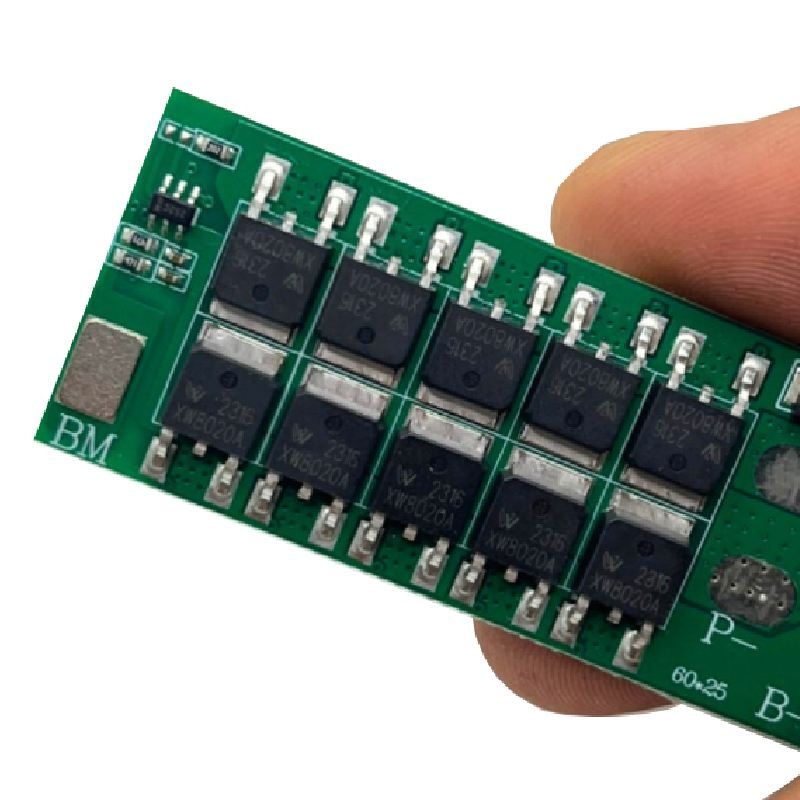

🔹 Sử dụng ic bảo vệ chính xác, chất lượng cao MOSFET.

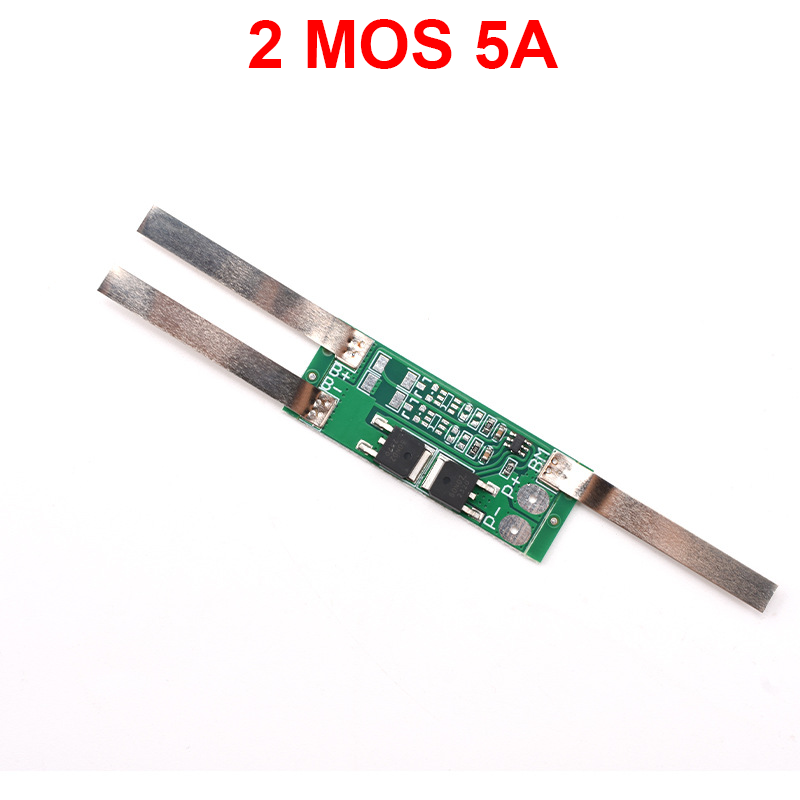

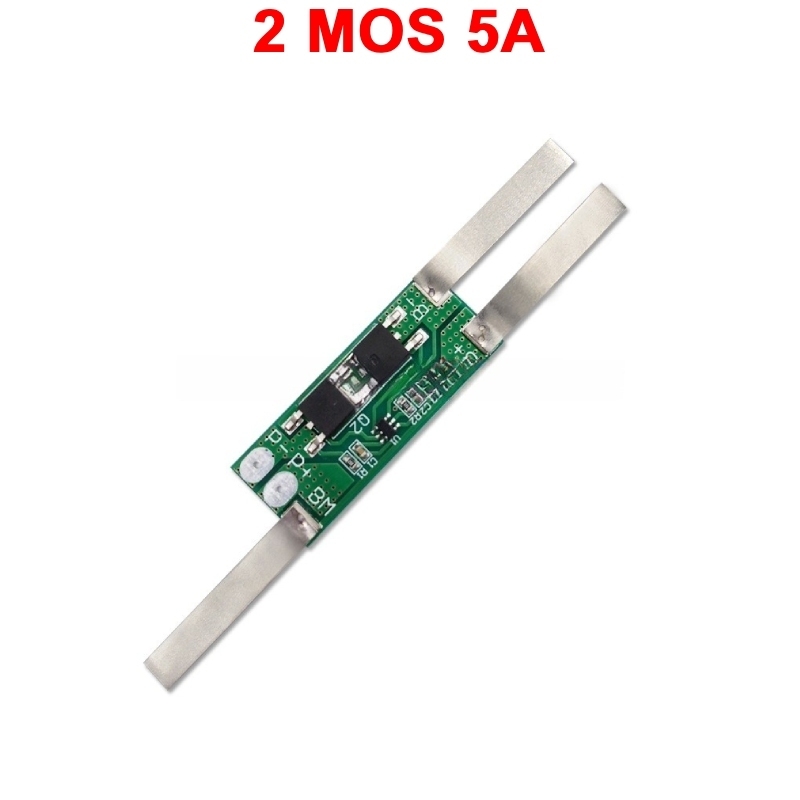

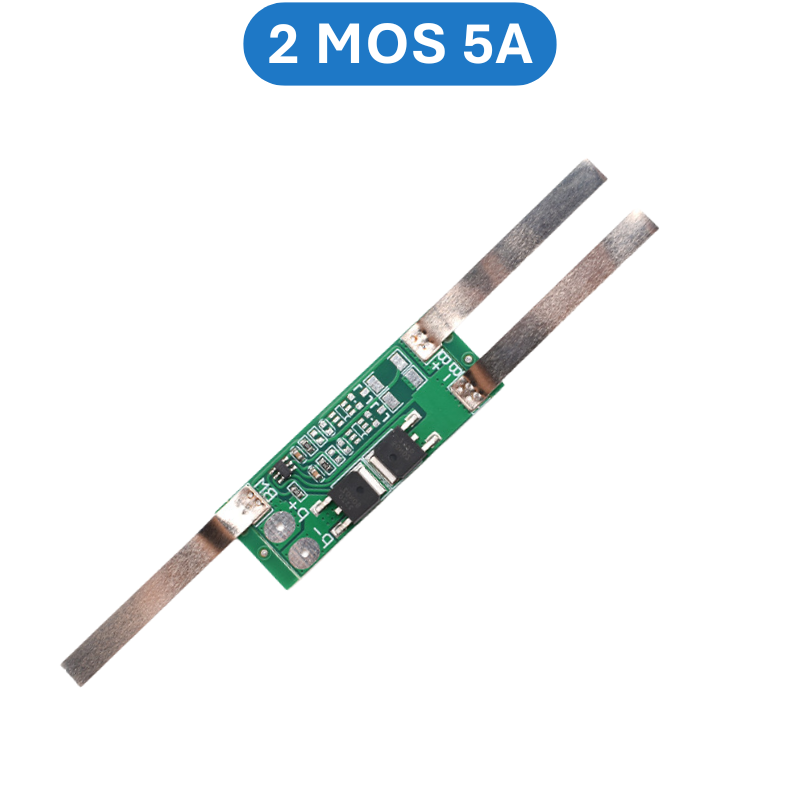

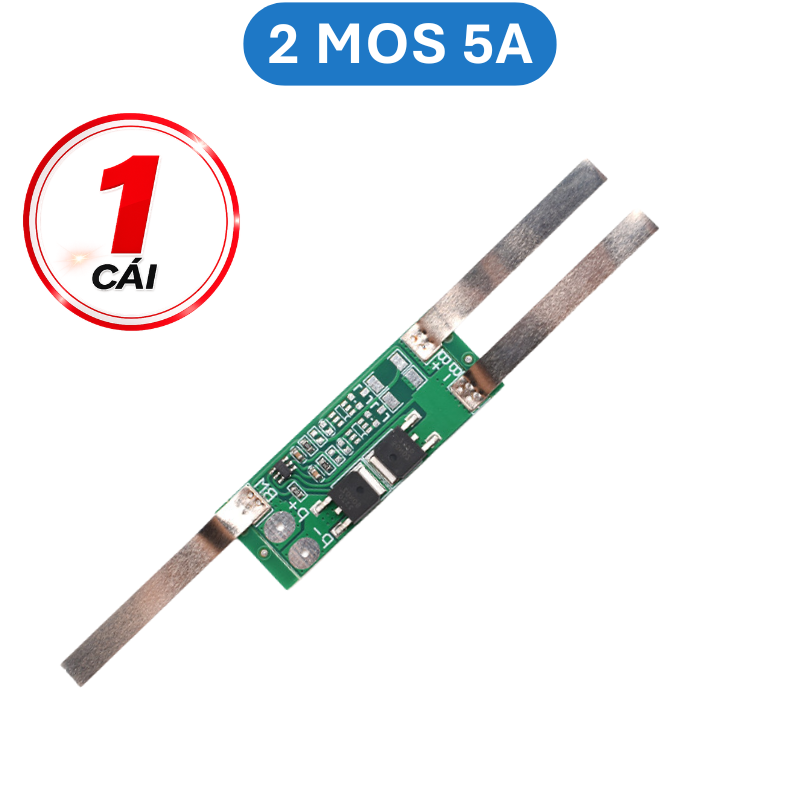

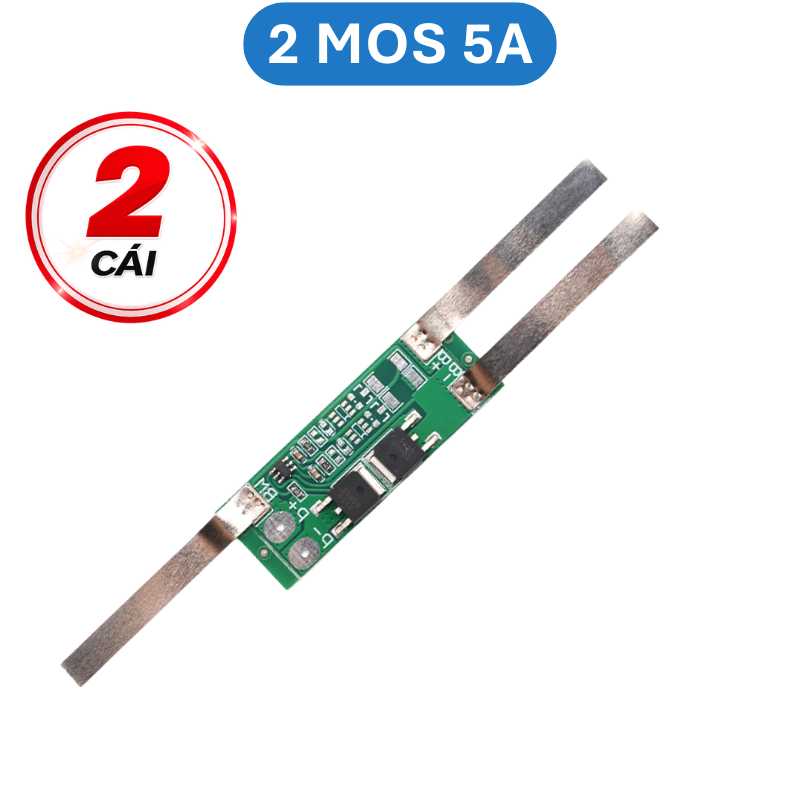

🔹 Dòng sạc tối đa bằng 1/2 dòng tải của mạch. VD: mạch sạc 2 MOS 5A thì dòng sạc tối đa 2.5A.
🔴 HƯỚNG DẪN SỬ DỤNG

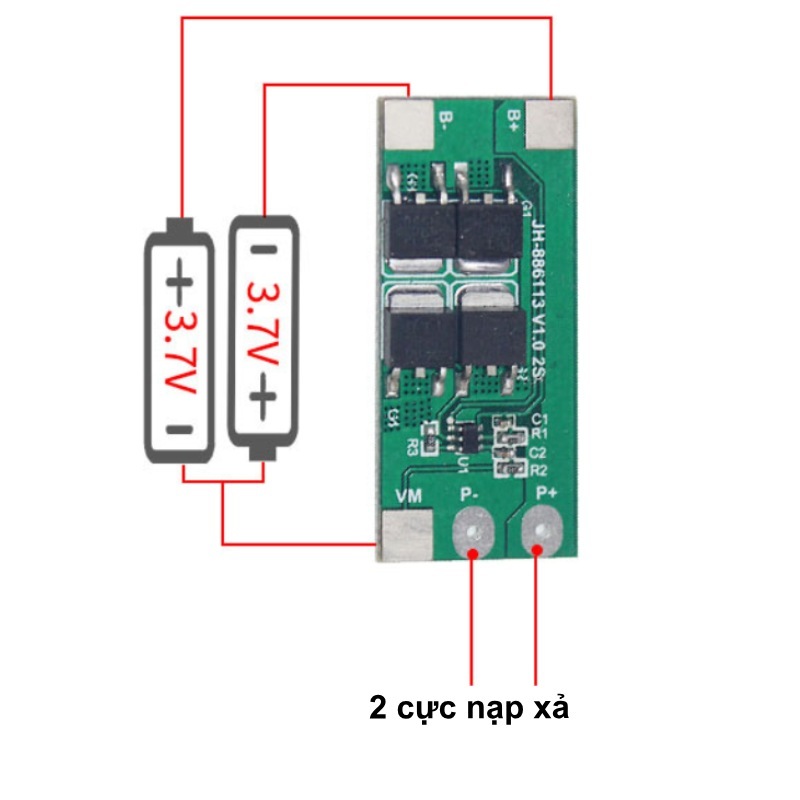

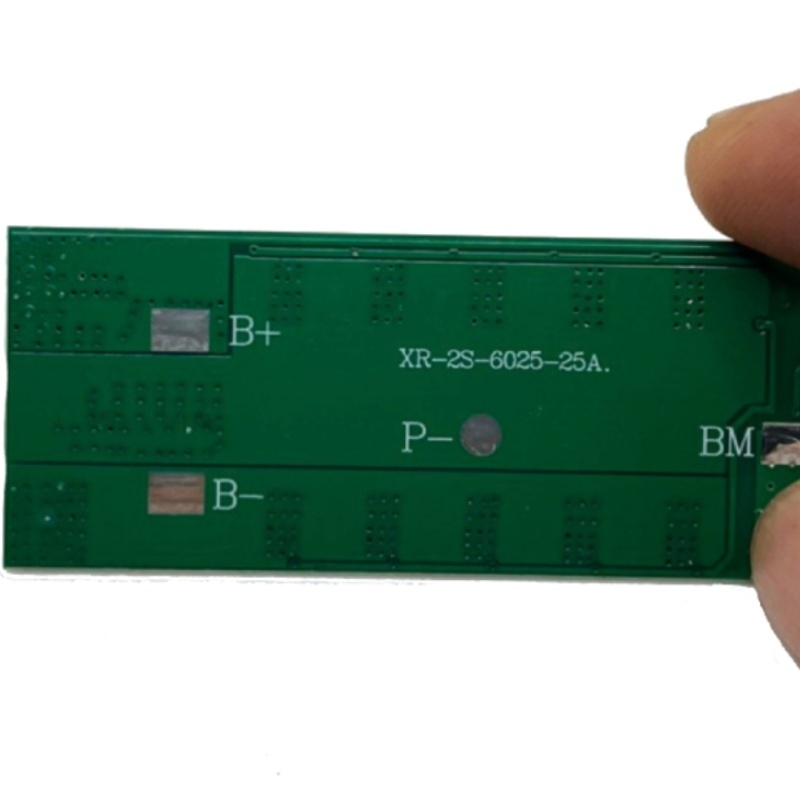

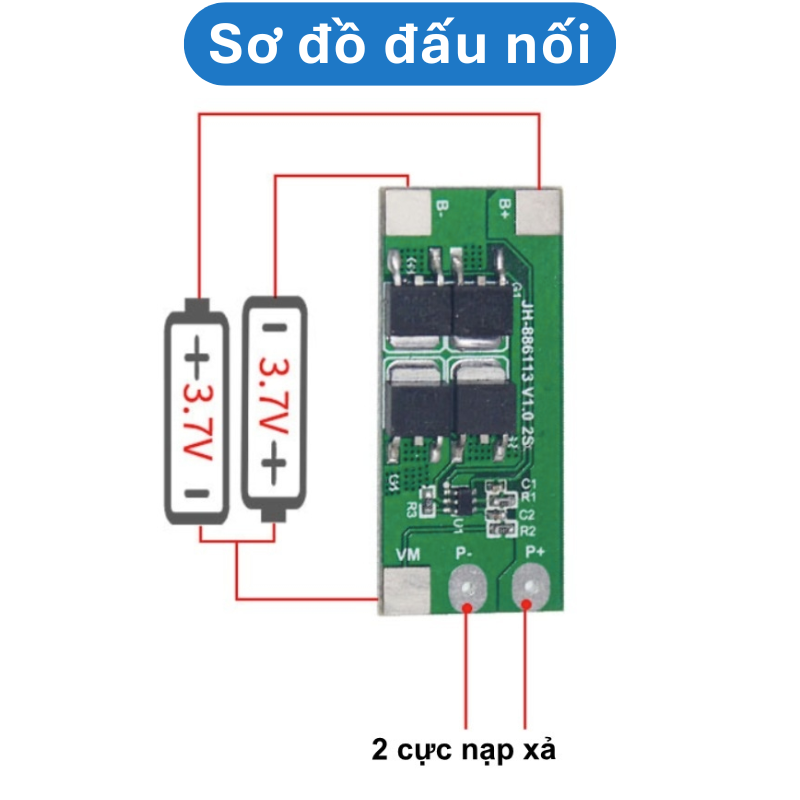

🔹 Chân B+, B- là cực + và - của pin.
🔹 Các chân P- và P+ là 2 đường tải/sạc.
