🔴 LƯU Ý:
🔹 Kết nối chính xác theo sơ đồ trên ảnh, sai cực sẽ gây cháy hư mạch.
🔴 MÔ TẢ SẢN PHẨM

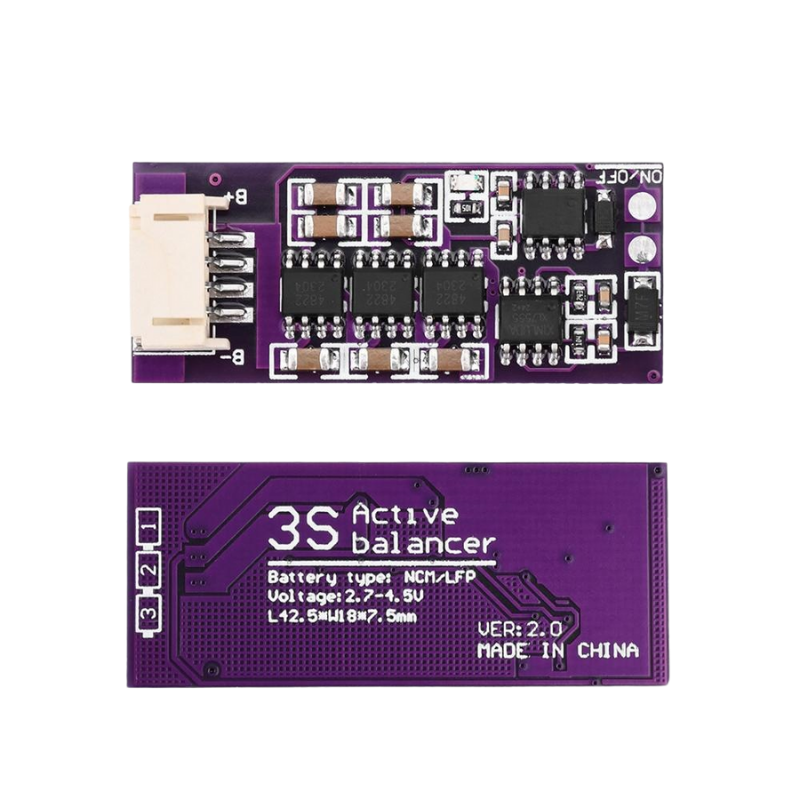

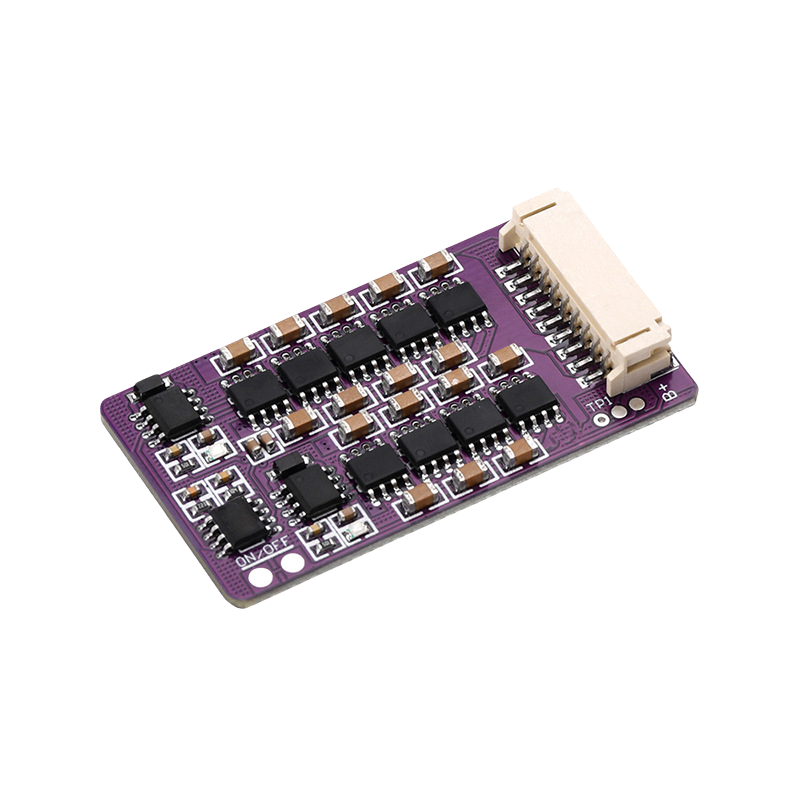

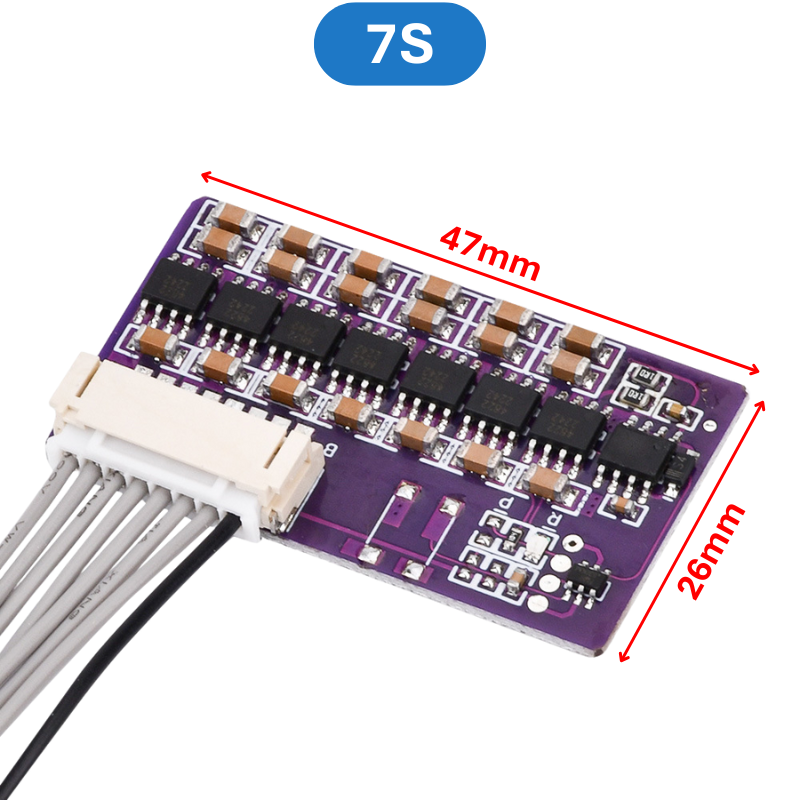

🔹 Mạch cân bằng pin chủ động 3S-8S pin lithium 18650 hoạt động được sử dụng để cân bằng điện áp giữa các bộ pin lithium và không ảnh hưởng đến hoạt động. Thích hợp cho việc sử dụng đóng khối pin lithium công suất lớn.
🔴 THÔNG SỐ KỸ THUẬT

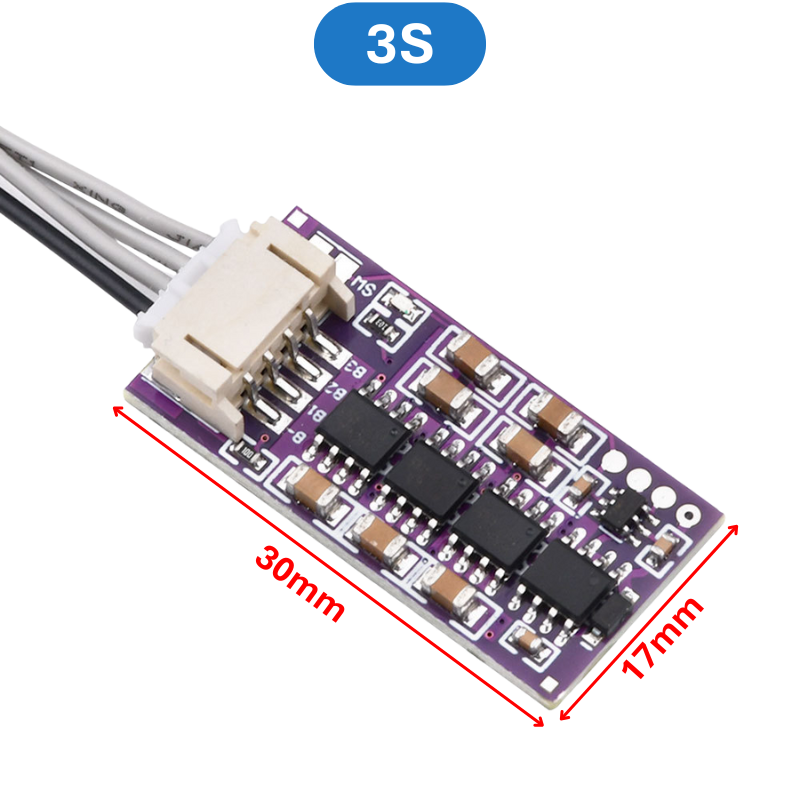

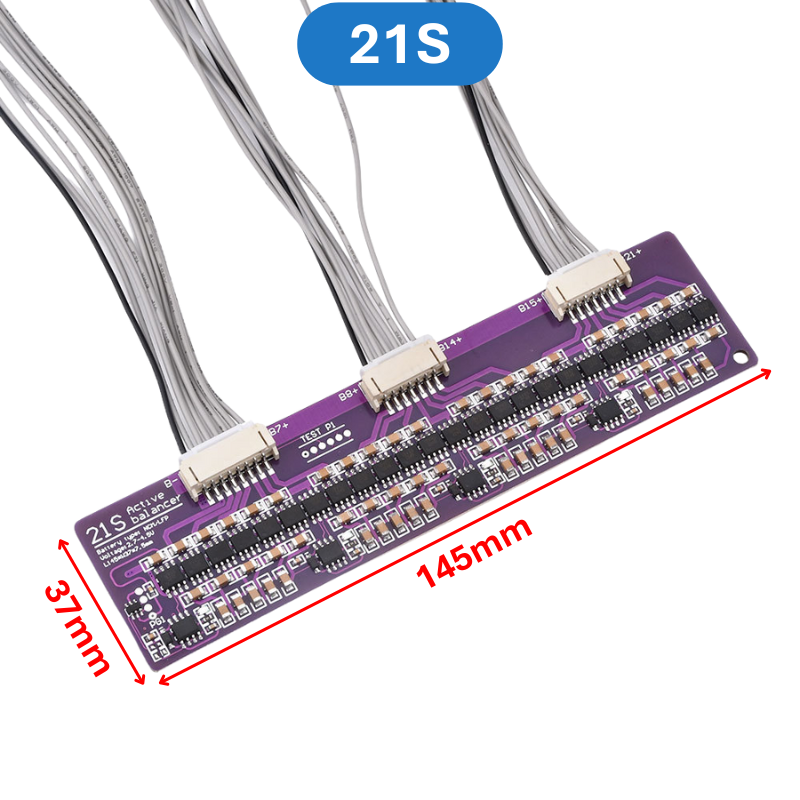

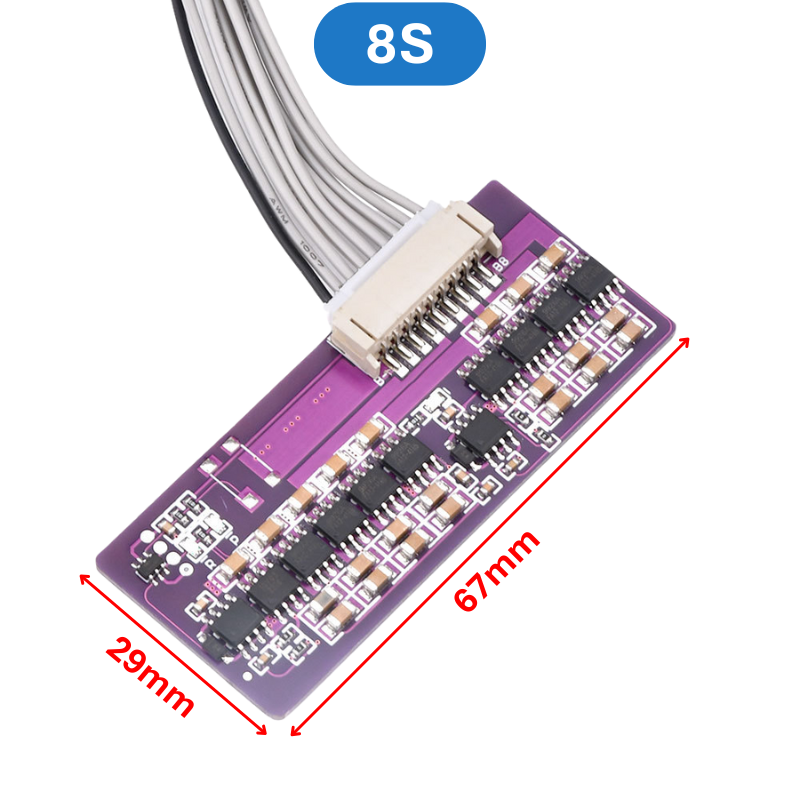

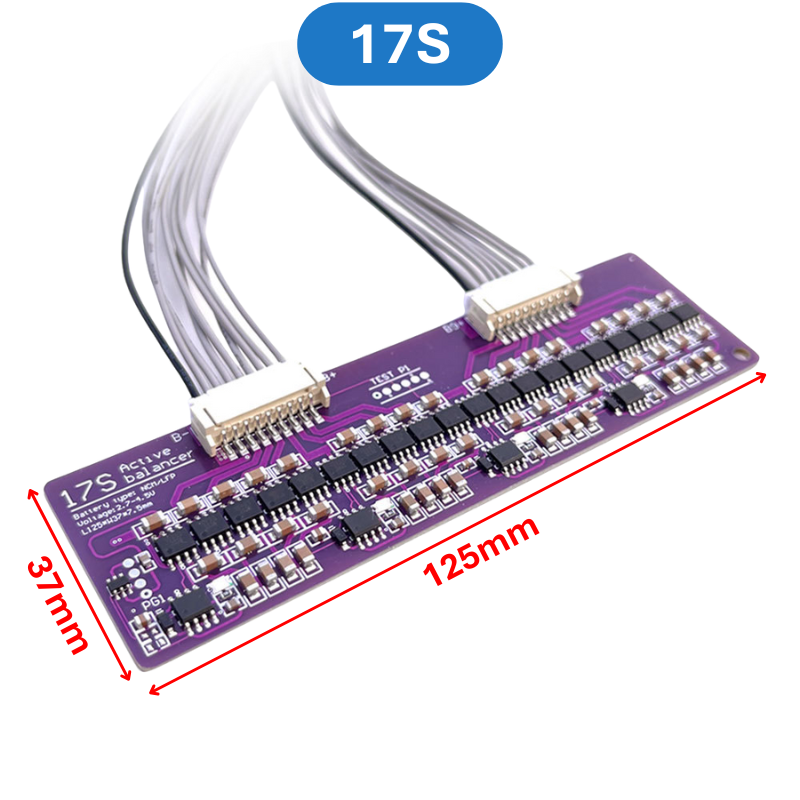

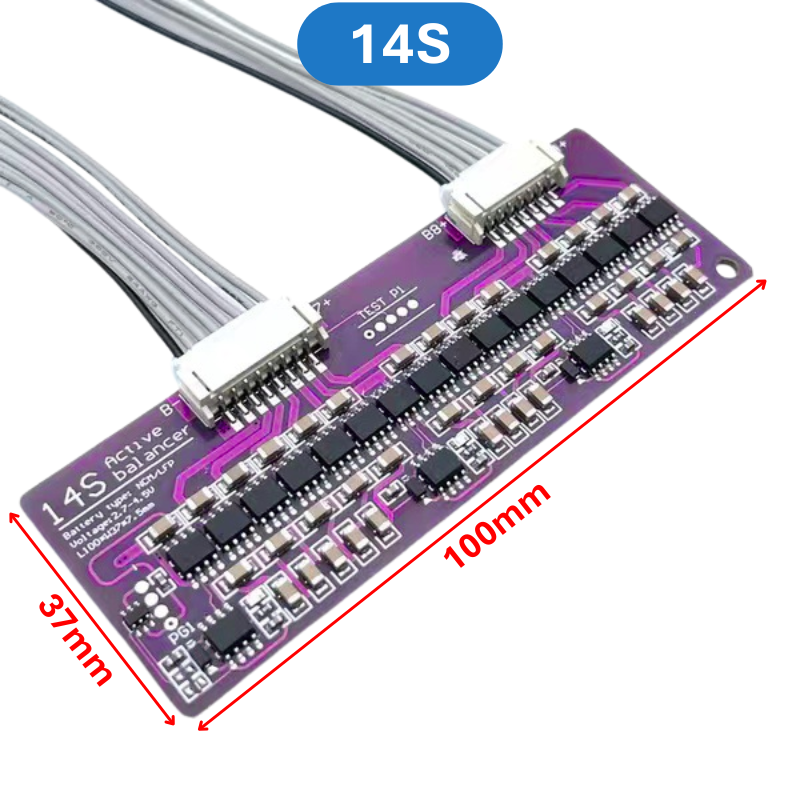

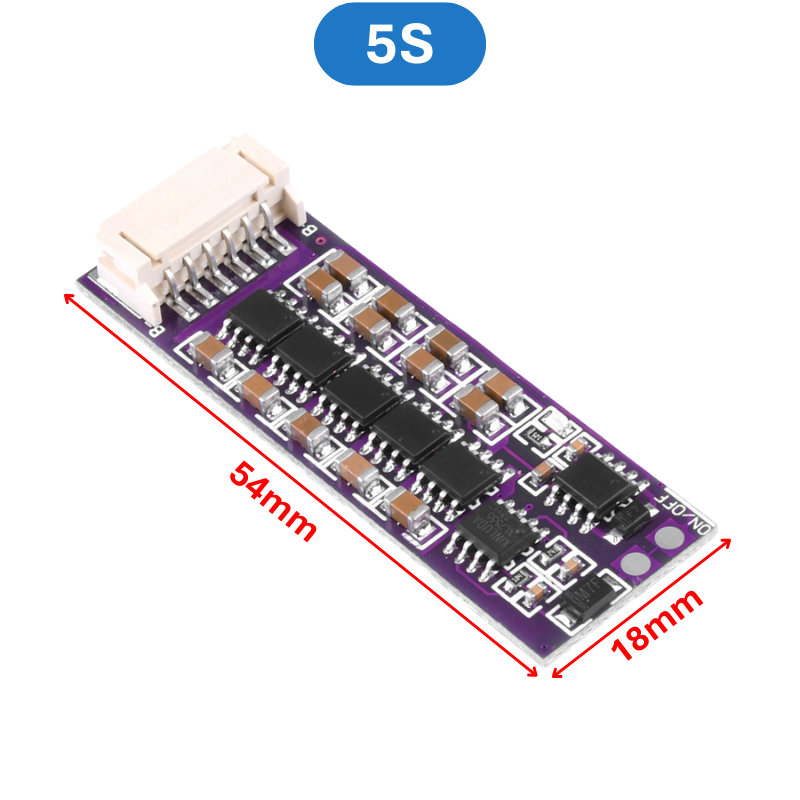

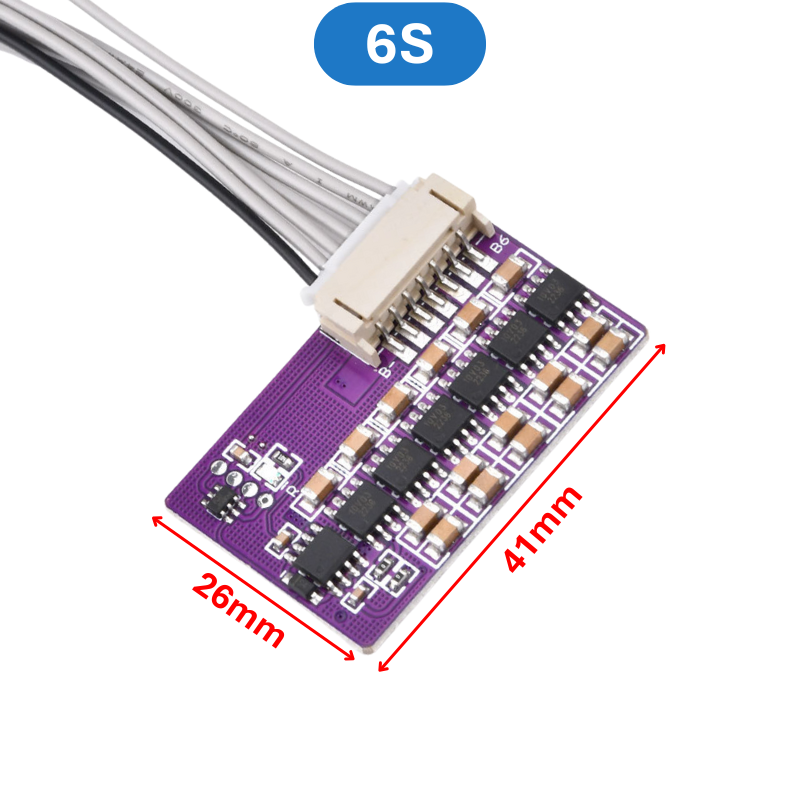

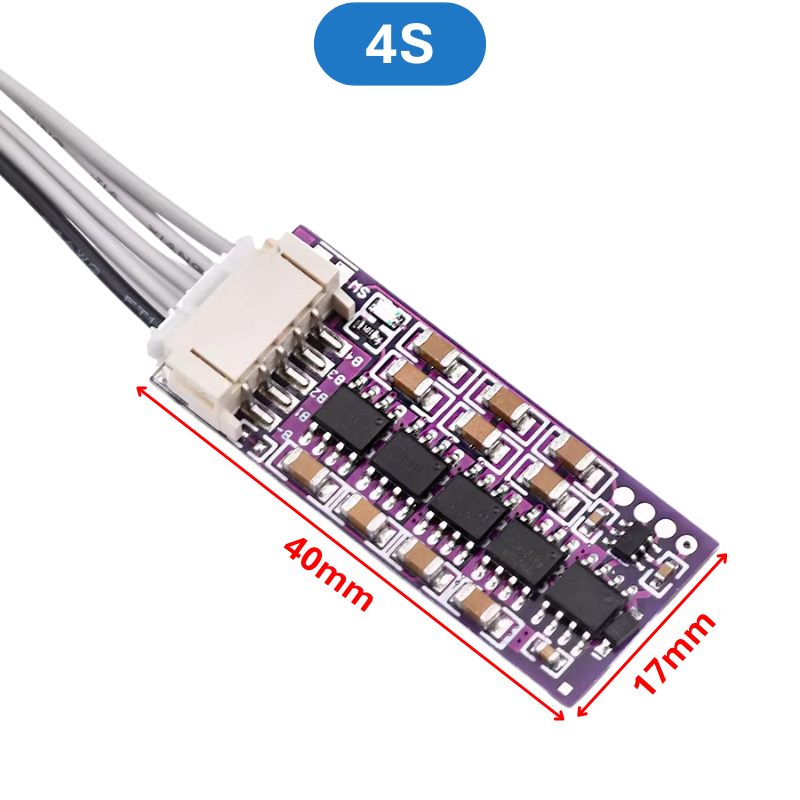

🔹 Số lượng cell pin : 3S / 4S / 5S / 6S / 7S / 8S / 14S / 17S / 21S
🔹 Dòng cân bằng : tối đa 1.5A
🔹 Độ chính xác cân bằng: 3mV
🔹 Thích hợp cho pin : lithium iron phosphate và lithium ternary

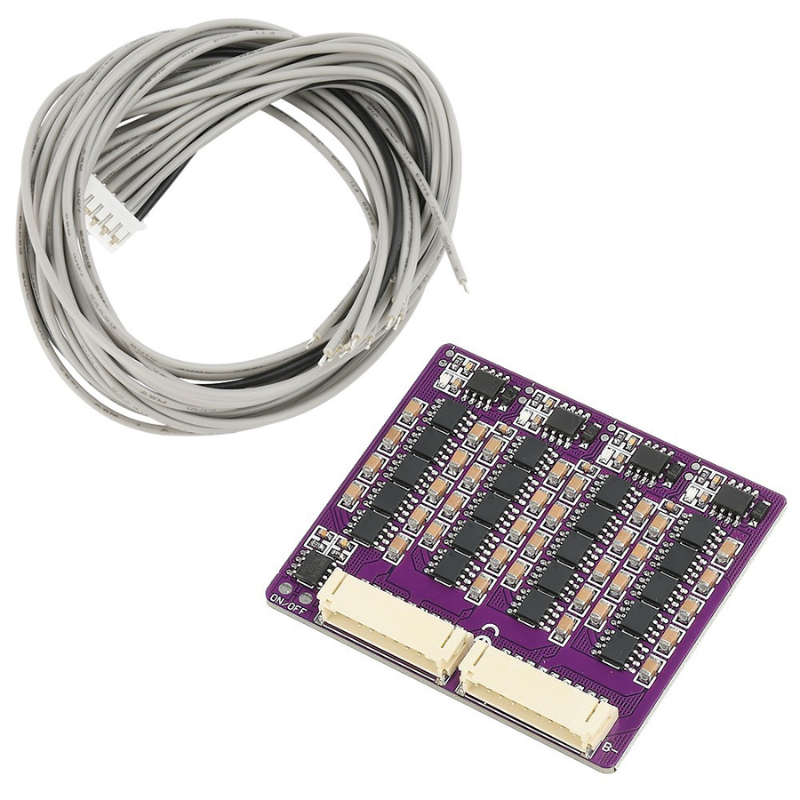

🔹 Dây hỗ trợ : 22AWG, khoảng 30cm
🔴 HƯỚNG DẪN SỬ DỤNG

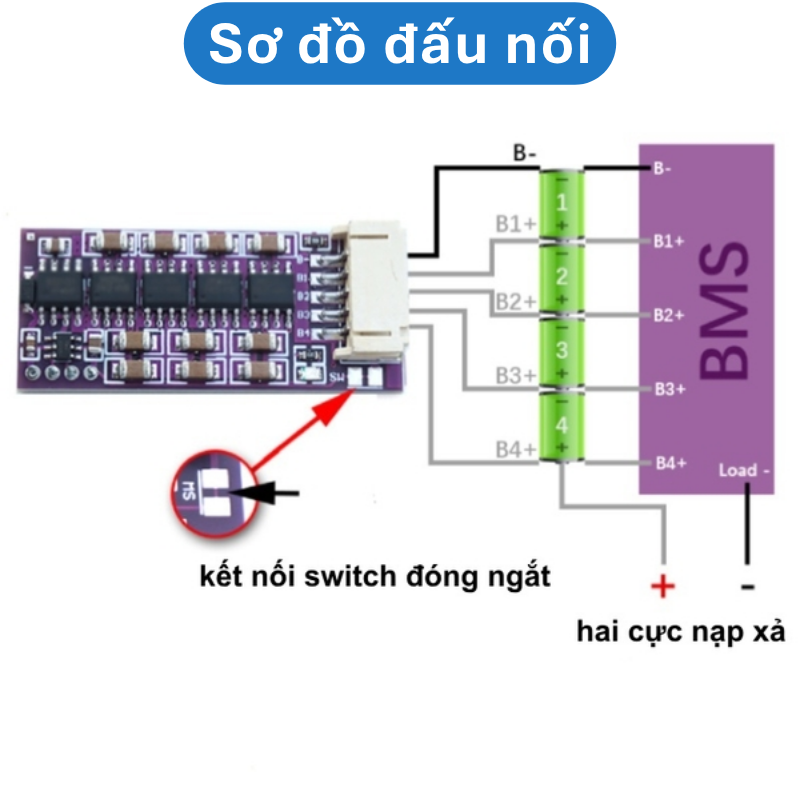

🔹 Kết nối như ảnh.
🔹 Dòng điện giới hạn mà mô-đun cân bằng có thể chịu được là 2A, và dòng điện không q uá lớn khi chênh lệch điện áp nhỏ hoặc điện trở trong của pin lớn hoặc điện trở của đường kết nối lớn VD : Điện trở trong tương đương của khối pin 2A là 480 milliohm {Tổng dòng điện cân bằng = áp suất vi sai/(điện trở trong của pin + điện trở dây kết nối + Điện trở trong tương đương của khối cân bằng)}
