🔴 LƯU Ý
🔹 Nên sạc dòng thấp để bền pin.
🔹 Không dùng để làm mạch đề bình acquy xe gắn máy.
🔴 MÔ TẢ SẢN PHẨM

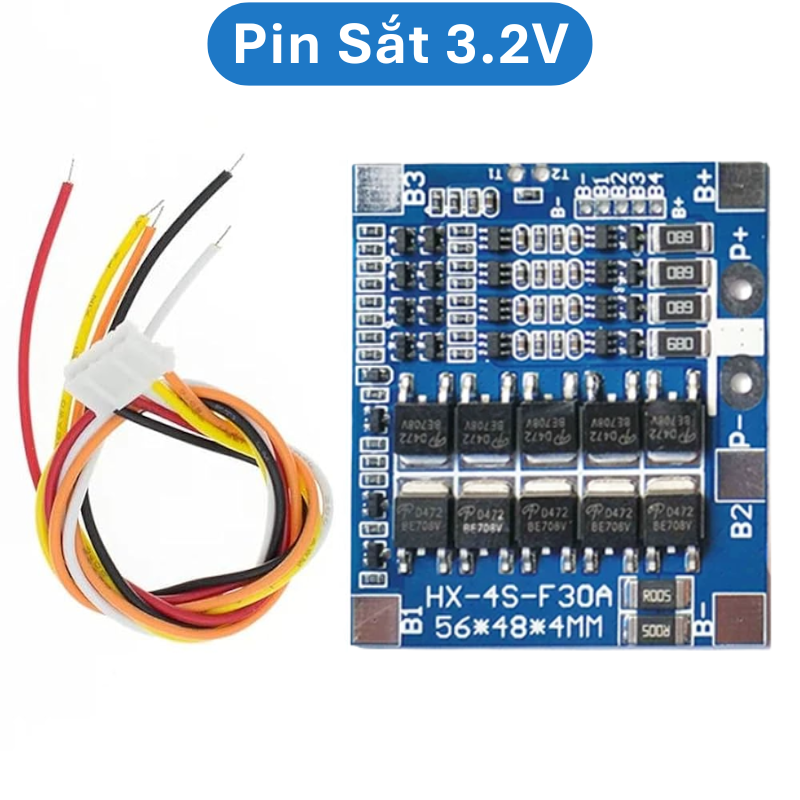

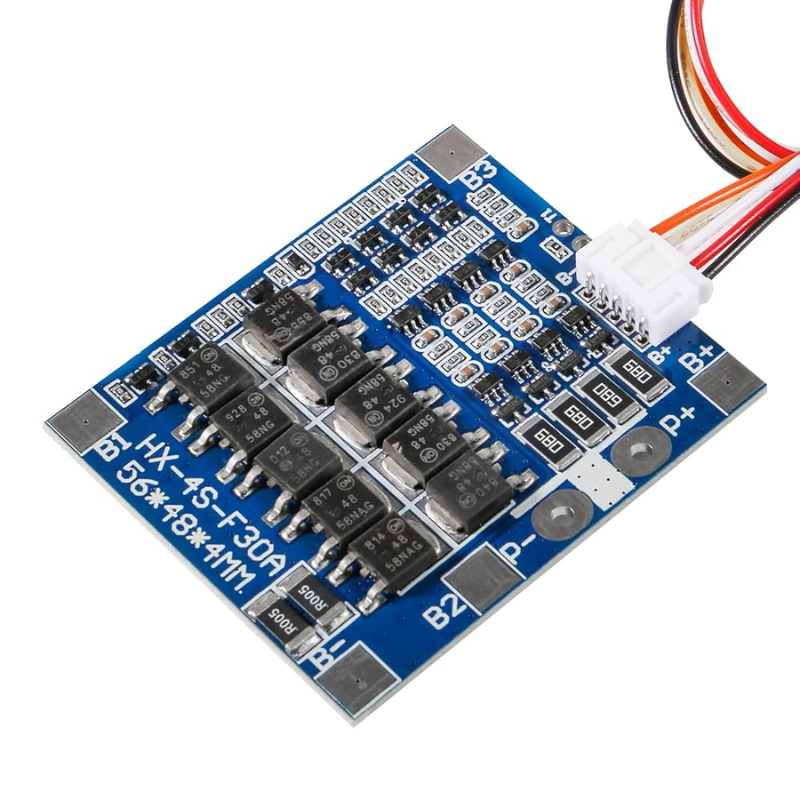

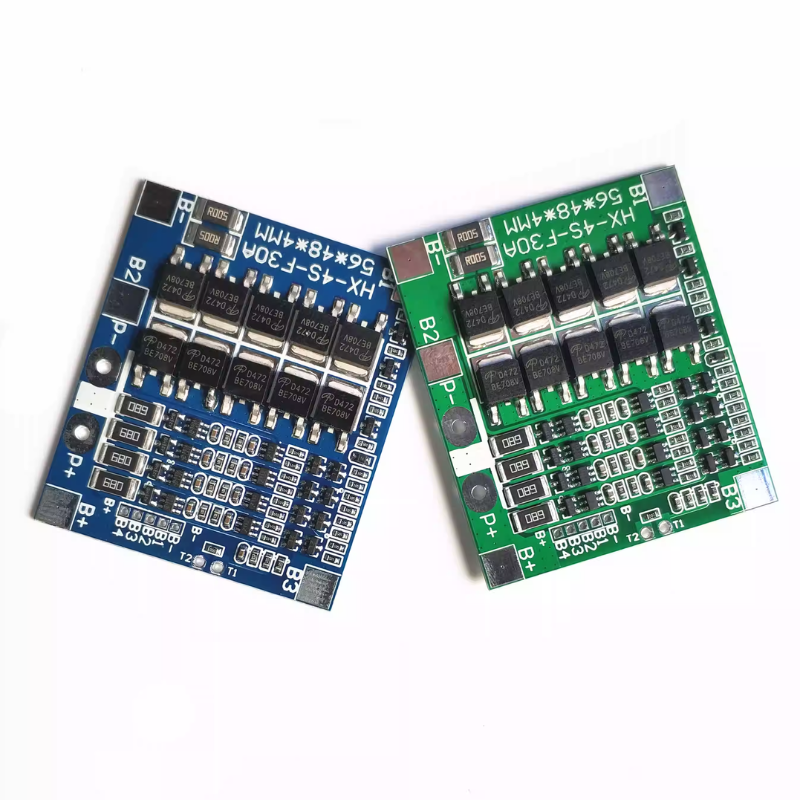

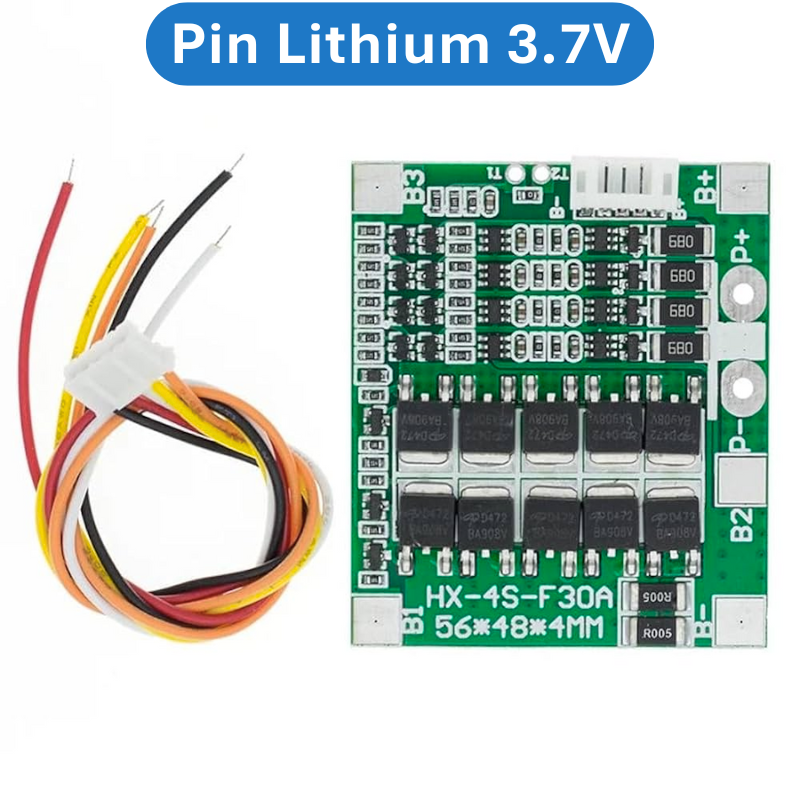

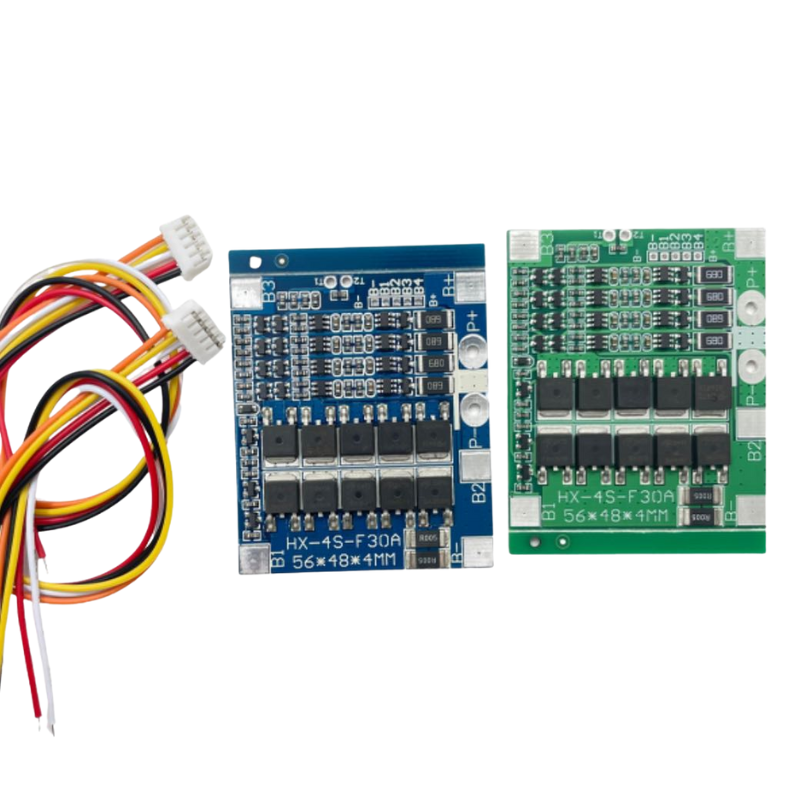

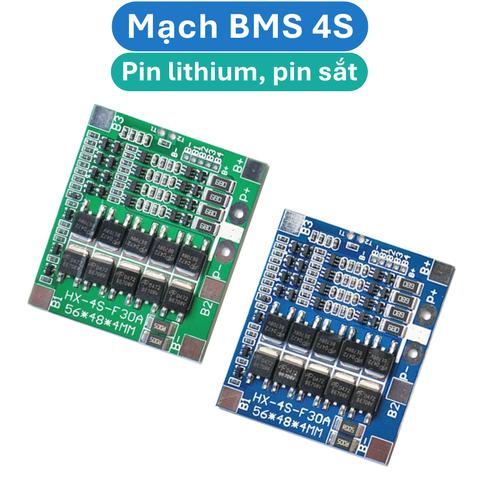

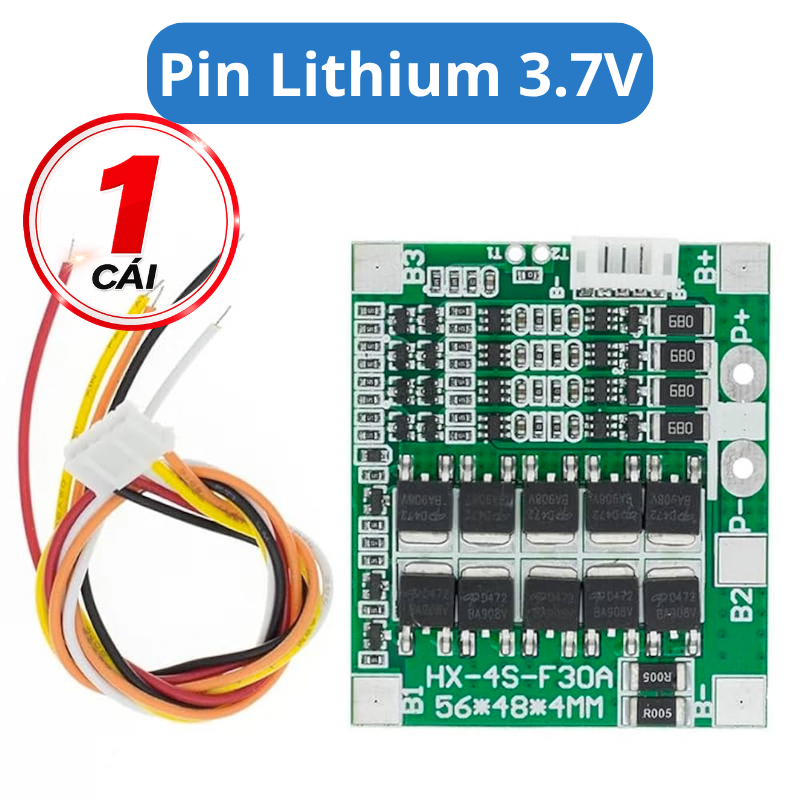

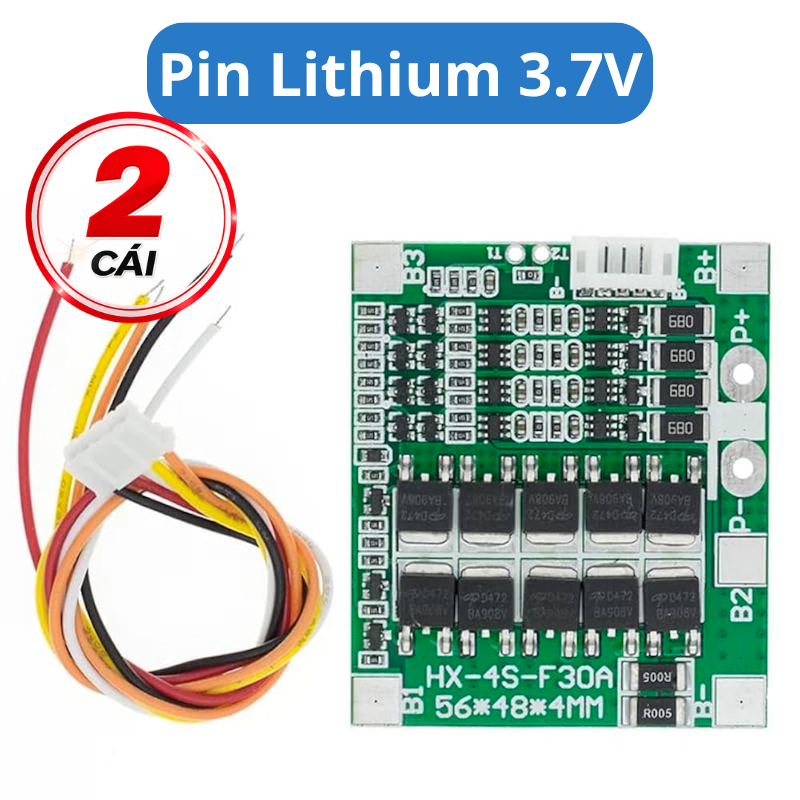

🔹 Mạch BMS 4S bảo vệ pin lithium, pin sắt 30A hệ 4 cell nối tiếp là sản phẩm thường dùng để làm mạch bảo vệ khi lắp ráp sử dụng pin cho các sản phẩm như xe đạp điện, xe máy điện,... hay cho các dòng máy khoan cần dòng sử dụng cao.
🔹 Mạch có kích thước nhỏ gọn, khối lượng nhẹ nên rất thuận tiện khi sử dụng.
🔴 THÔNG SỐ KỸ THUẬT

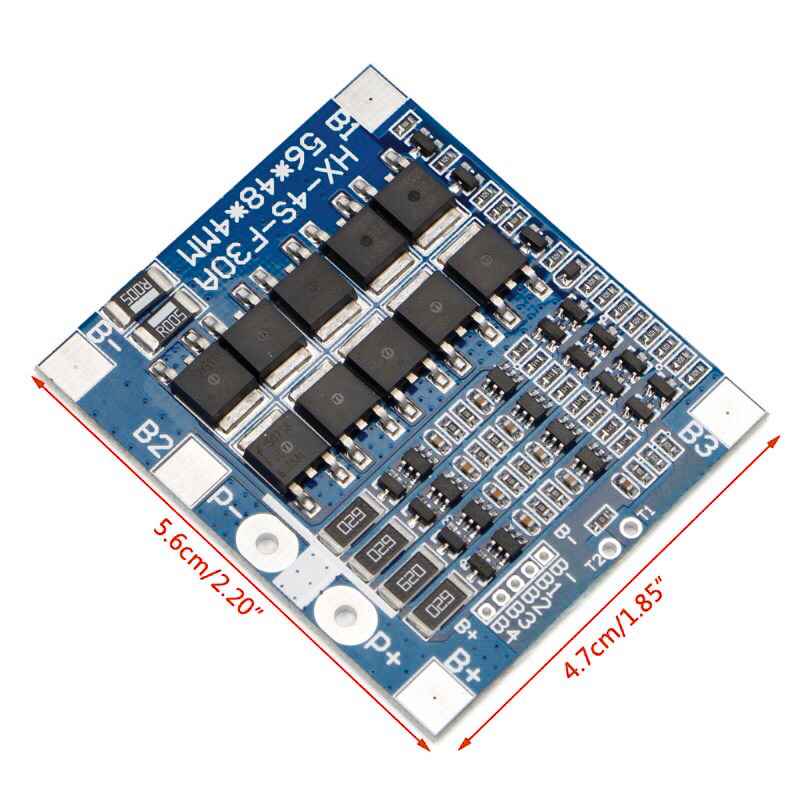

🔹 Kích thước : 56x48x4mm

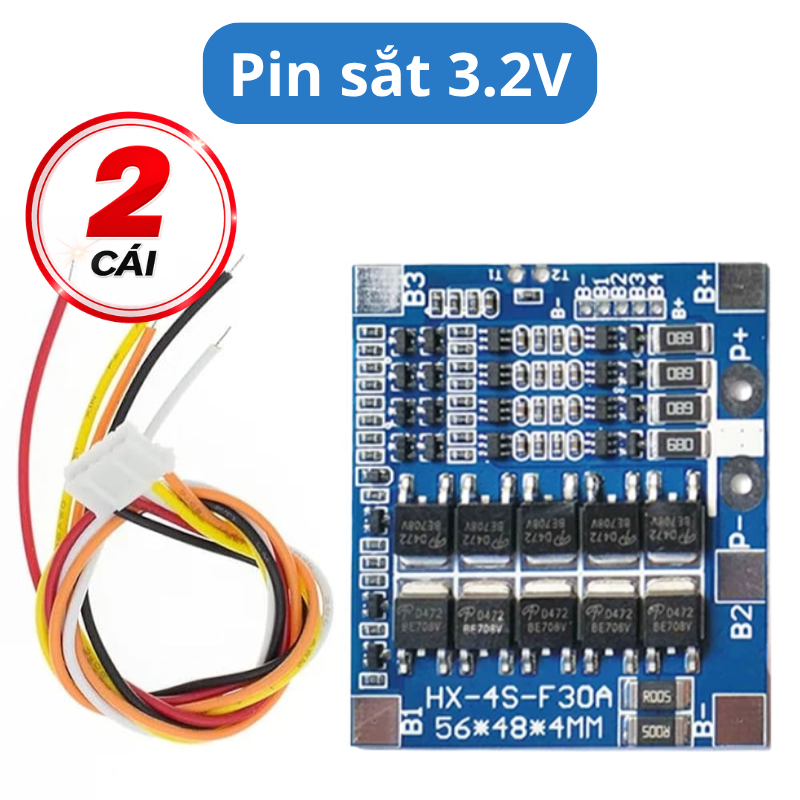

🔹 Cell LiFePO4 Lithium Phosphat có điện áp làm việc danh định 3.2V và sẽ được cắt điện ở mức 3.6-3.8V trên mỗi cell trong khi sạc.
🔹 Dòng làm việc liên tục: 30A
🔹 Dòng điện tức thời tối đa: 40A
🔹 Điều kiện lưu trữ: -40-80 ℃
🔹 Sạc cho mạch pin sắt: Điện áp DC sạc điện khoảng 3.7x4= 14.8V
🔹 Sạc cho mạch pin 18650: Điện áp DC sạc điện khoảng 4.2x4= 16.8V
🔴 HƯỚNG DẪN SỬ DỤNG

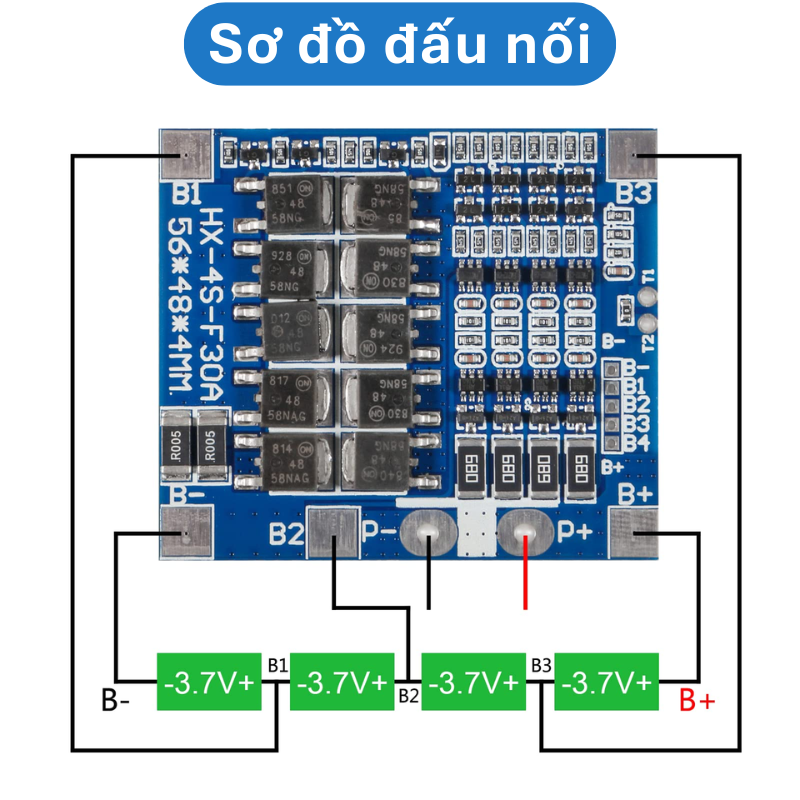

🔹 Kết nối đúng như sơ đồ trên ảnh.
🔹 P+ / P- là 2 cực nạp xả.
🔹 B- / B+ / B1 / B2 / B3 là các cực nối vào cell pin.
