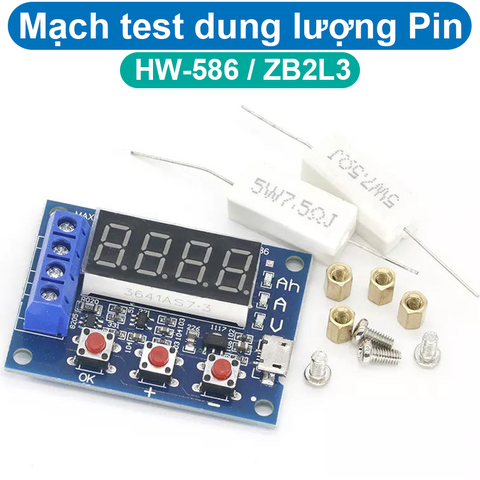

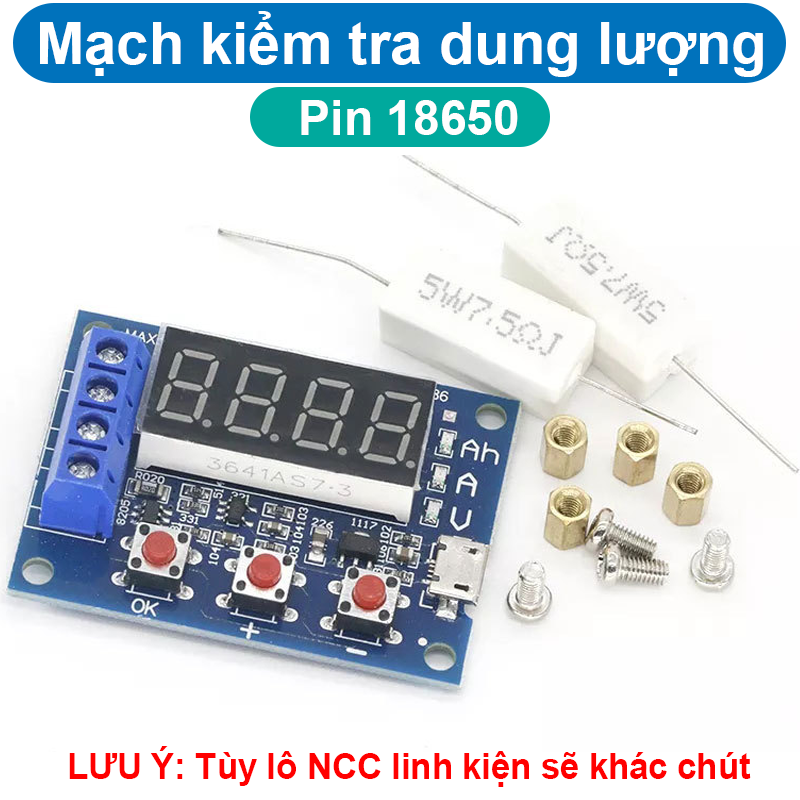

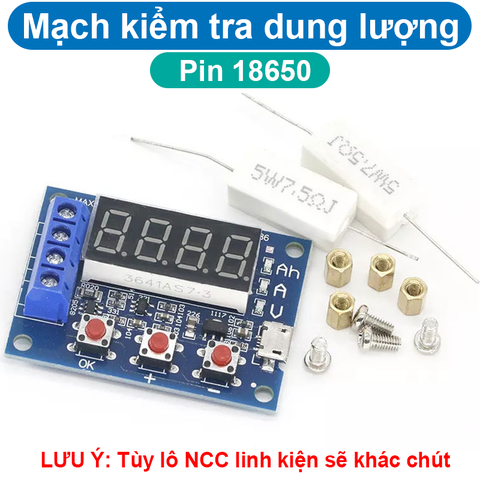

🔹 MÔ TẢ SẢN PHẨM
- Đo dung lượng bằng cách kiểm soát tải và nhận kết quả dung lượng dòng xả tích hợp theo thời gian thực.
🔹 THÔNG SỐ KỸ THUẬT
- Điện áp cung cấp: DC4.5-6V (đầu nối micro USB)
- Dòng điện hoạt động: > 70mA
- Điện áp xả: 1.00V-15.00V độ phân giải 0.01V
- Phạm vi điện áp kết thúc: 0,5-11,0V
- Sai số đo điện áp tối đa: 1% + 0,02V
- Sai số đo dòng điện tối đa: 1,5% + - 0,008A
- Dải đo dung lượng pin tối đa: 9999Ah (1Ah = 1000mAh)
🔹Lưu ý :
- Sạc đầy pin để đo chính xác nhất

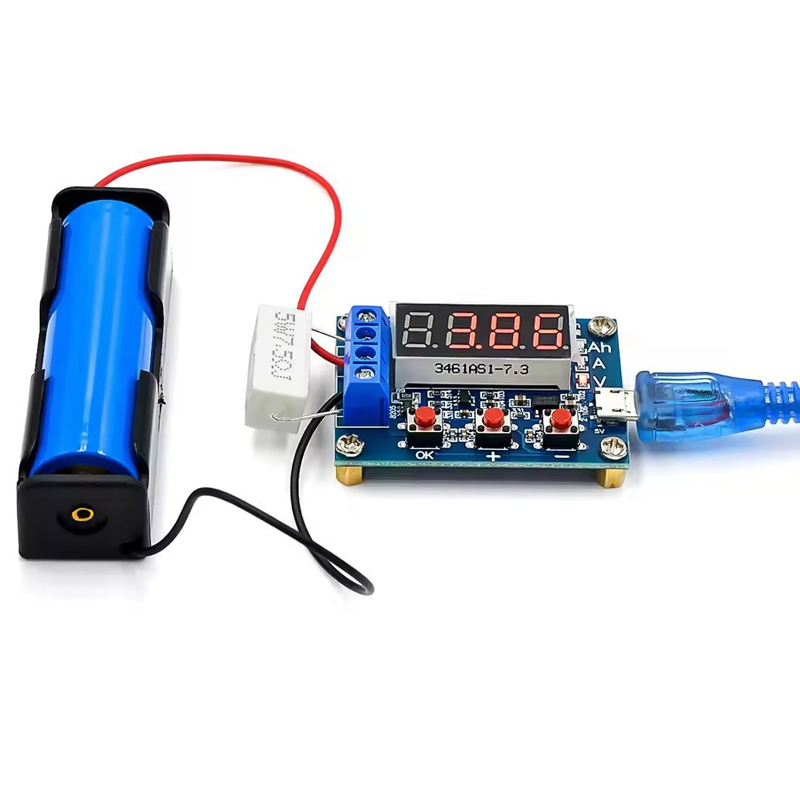

- 2 trở 5W 7.5R ghép song song sẽ cho dòng tải ~1A, sử dụng 1 trở dòng tải ~0.5A (thích hợp nếu cell pin đã chai, ko cầm)
- Nguồn cấp: củ sạc 5V1A / 5V2A (có thể dùng Pad hàn dưới mạch)
- KHÔNG PHÙ HỢP sử dụng nguồn từ cổng USB máy tính, laptop, sạc dự phòng (những thiết bị này có cơ chế ngắt khi nhàn rỗi, đang test mà ngắt thì phải sạc lại pin rồi test lại từ đầu)
- Thiết bị chỉ đo dung lượng, hiển thị điện áp, không test nội trở, không sạc được pin
- Sẽ xuất hiện mã lỗi Err1/Err2/Err3/Err4, nếu Q/K dùng sai phương cách !
Mã lỗi và ý nghĩa:
Err1: Điện áp pin cao hơn 15V
Err2: Điện áp pin thấp hơn điện áp kết thúc đã đặt
Err3: Pin không chịu được dòng xả tải hoặc điện trở trong của mạch quá lớn
Err4: Dòng điện quá mức (dòng điện vượt quá 3,1A)
