🔹 LƯU Ý

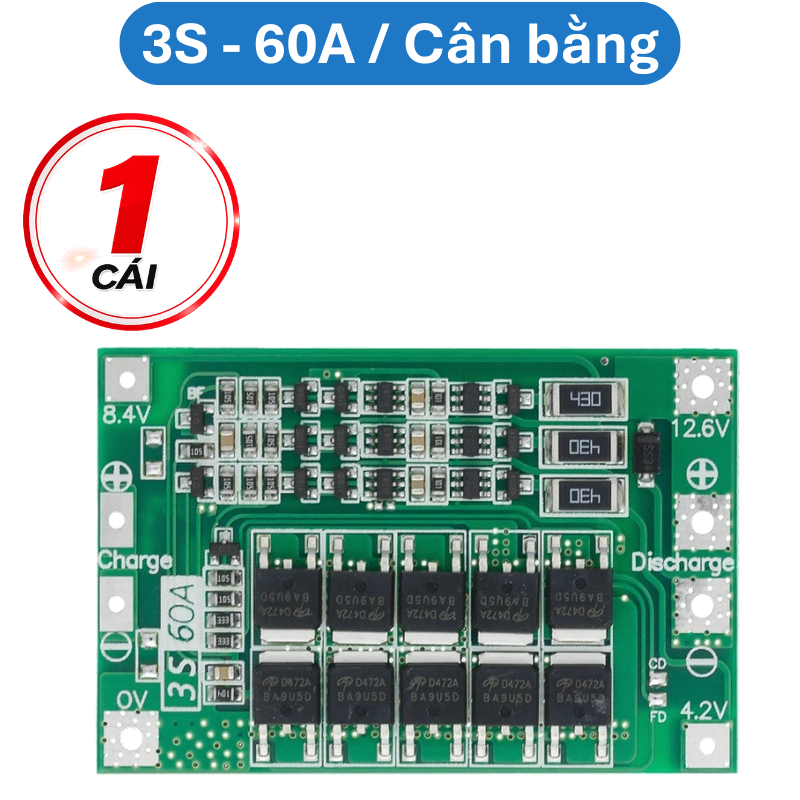

- Mạch 3S 40A và 4S 40A thì sạc xả chung, còn 3S 60A thì sạc xả riêng( charge là sạc còn discharge là xả )
- Các cell cần phải cân bằng (vol, nội trở gần bằng nhau, dung lượng) trước khi lắp vào mạch.
- Tùy đợt hàng mà linh kiện hoặc chữ in trên mạch có thể khác nhau, thông số không thay đổi
- Nên sạc/xả lần đầu để mạch nhận đúng điện áp đầu ra
- Khi sạc pin, phiên bản cân bằng có điện trở "430" nóng lên là điều bình thường, chứng tỏ mạch cân bằng đang hoạt động; nếu điện trở "430" cũng nóng lên khi nó không được sạc, hãy kiểm tra xem nó đã được kết nối chưa hoặc sai dây

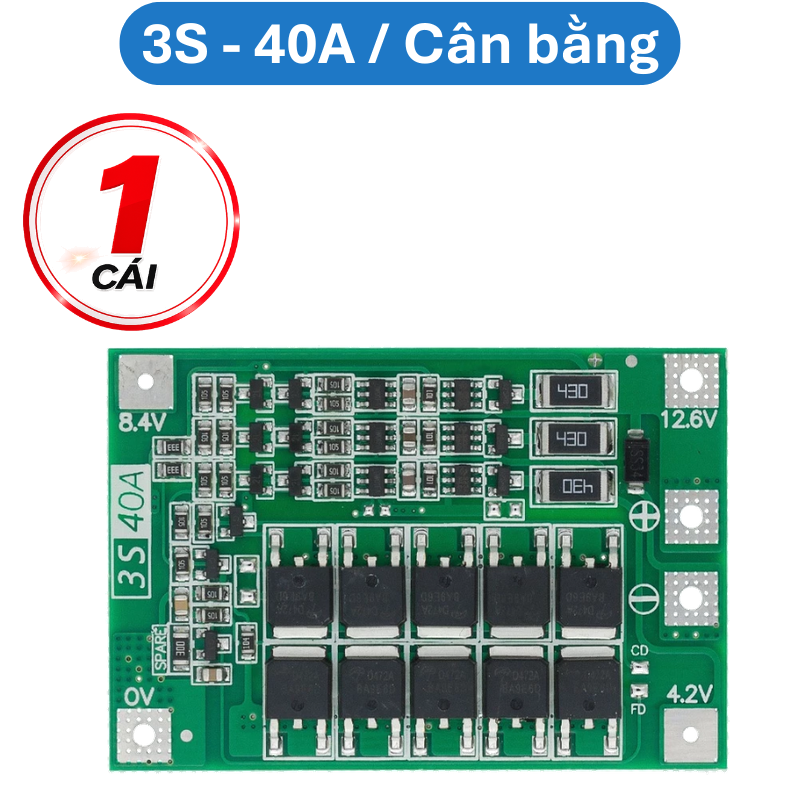

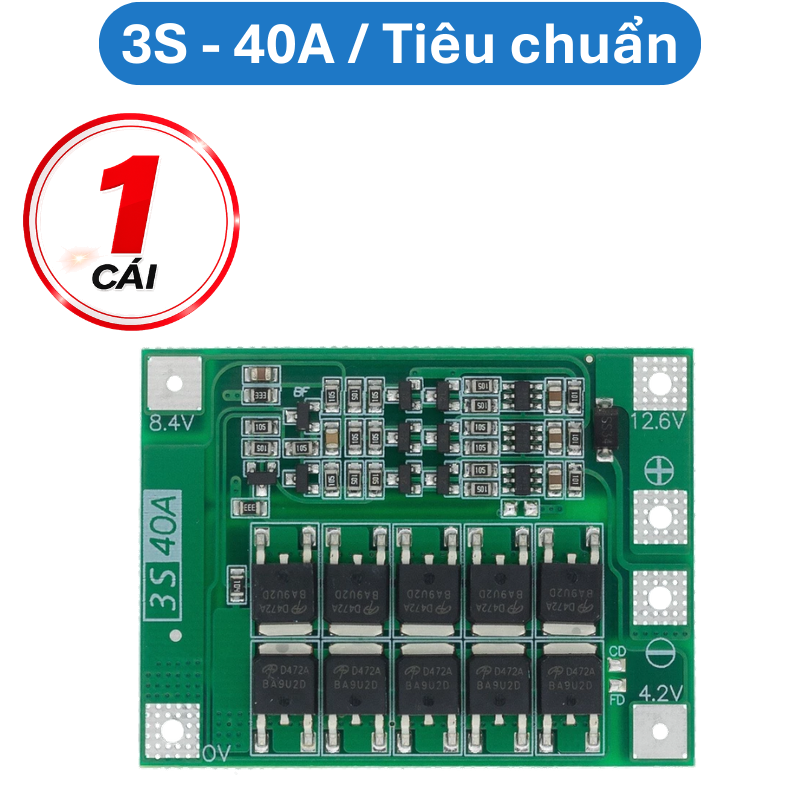

- Bản tiêu chuẩn ( không cân bằng ) : mạch phổ thông, ko có khả năng cân bằng điện áp các cell

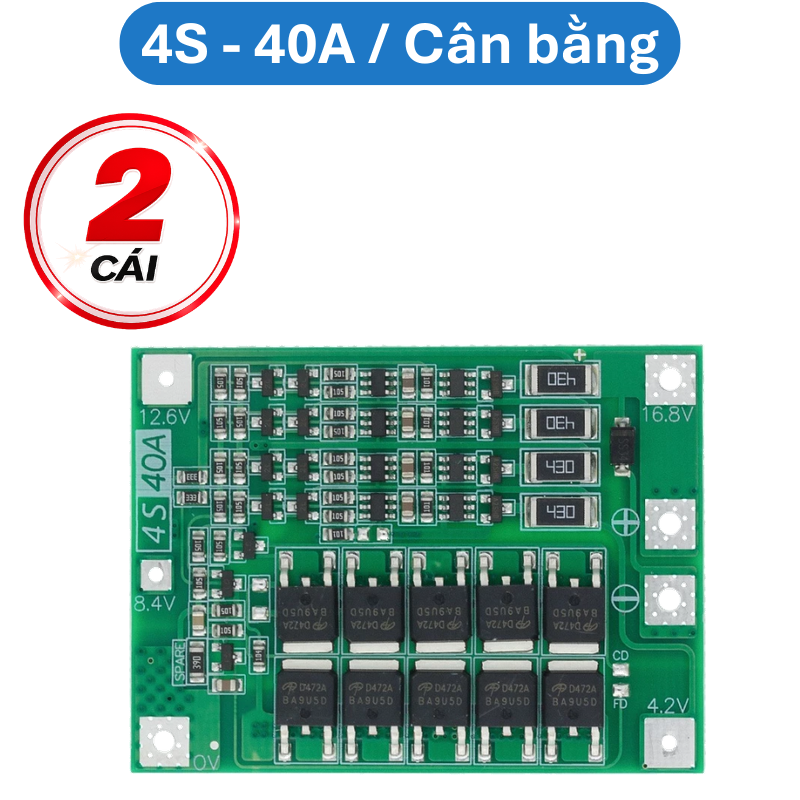

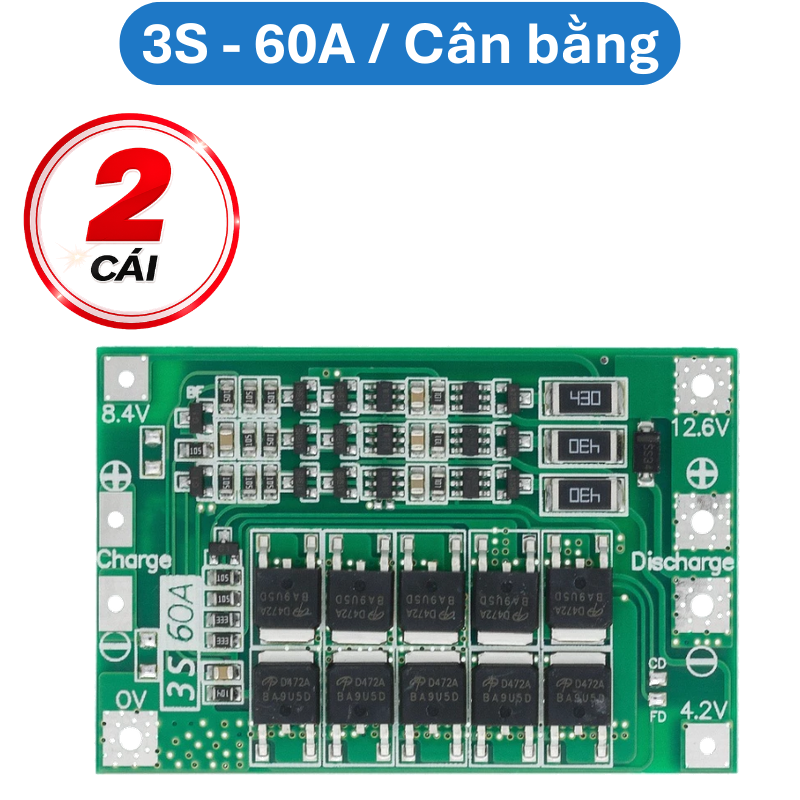

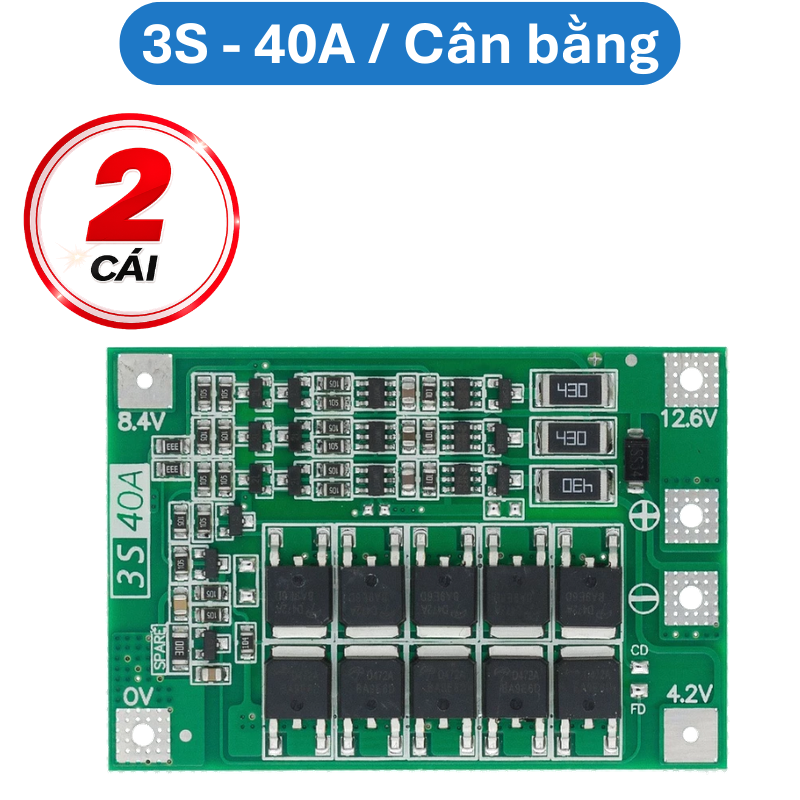

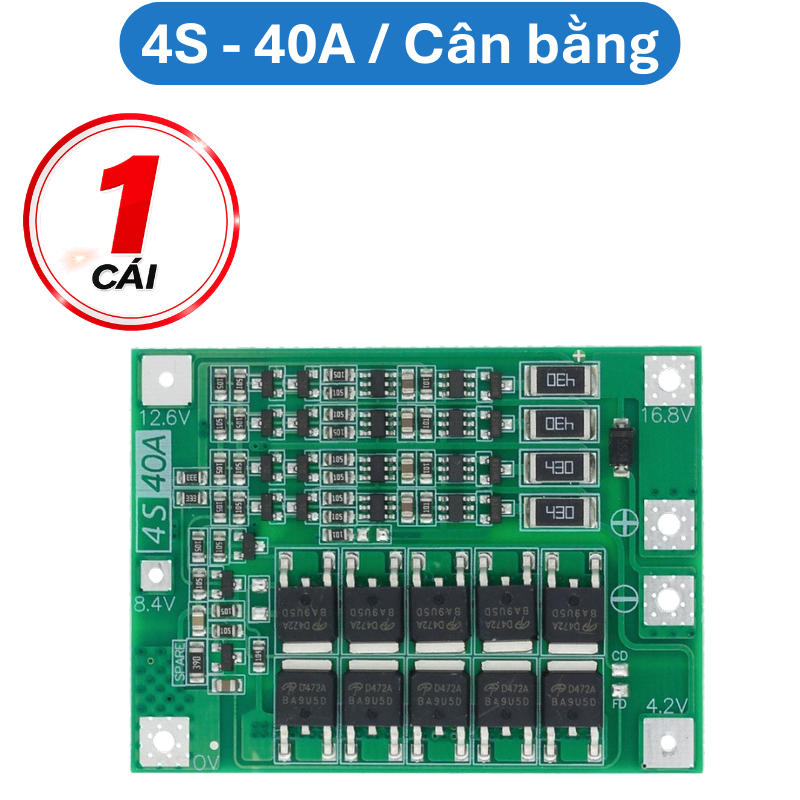

- Bản cân bằng: có khả năng cân bằng điện áp các cell (kích thước mạch to hơn bản tiêu chuẩn)
🔹 MÔ TẢ SẢN PHẨM

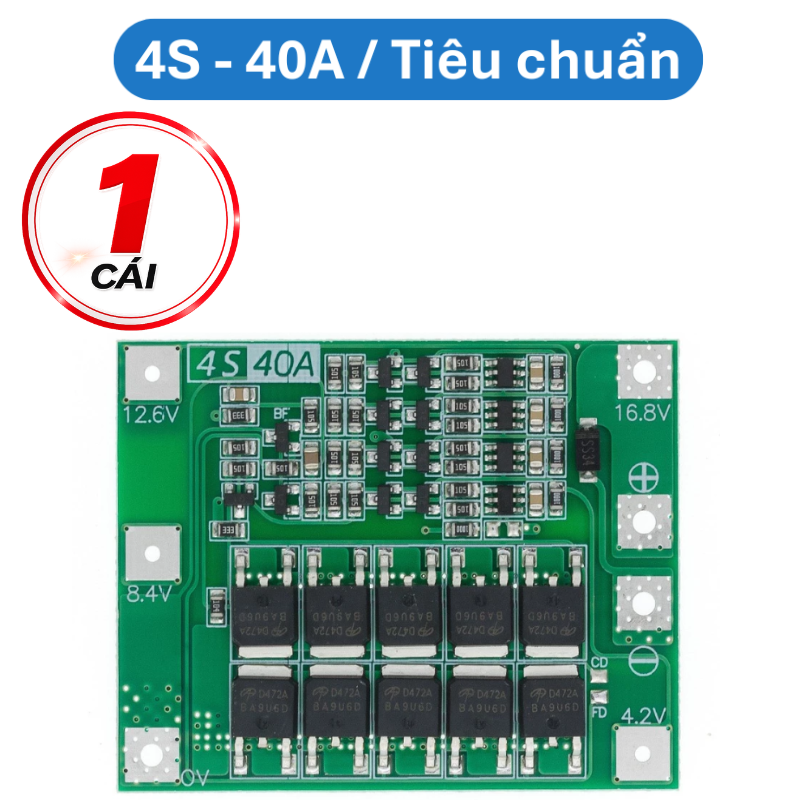

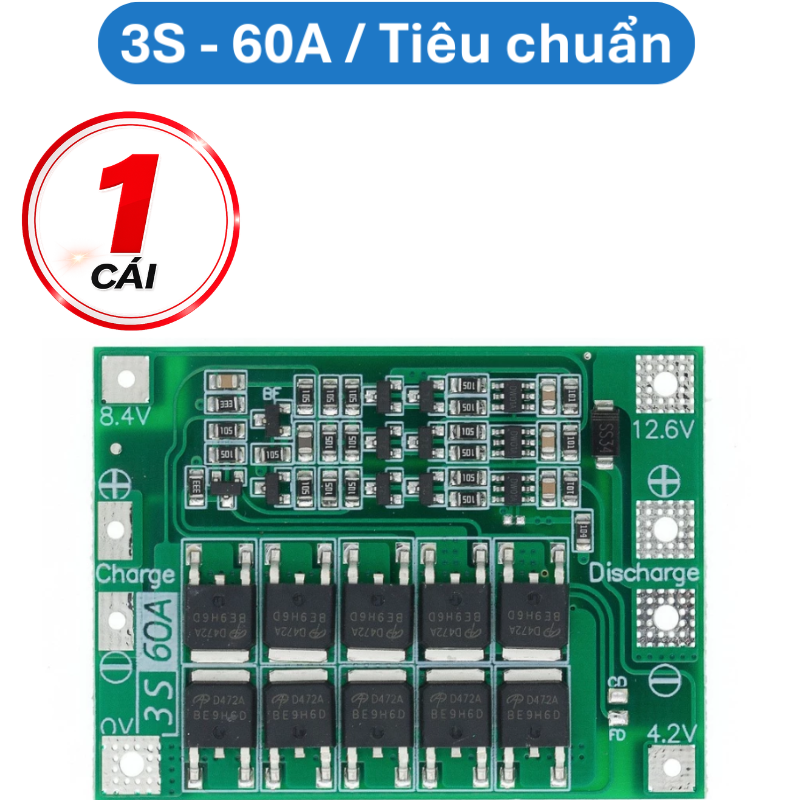

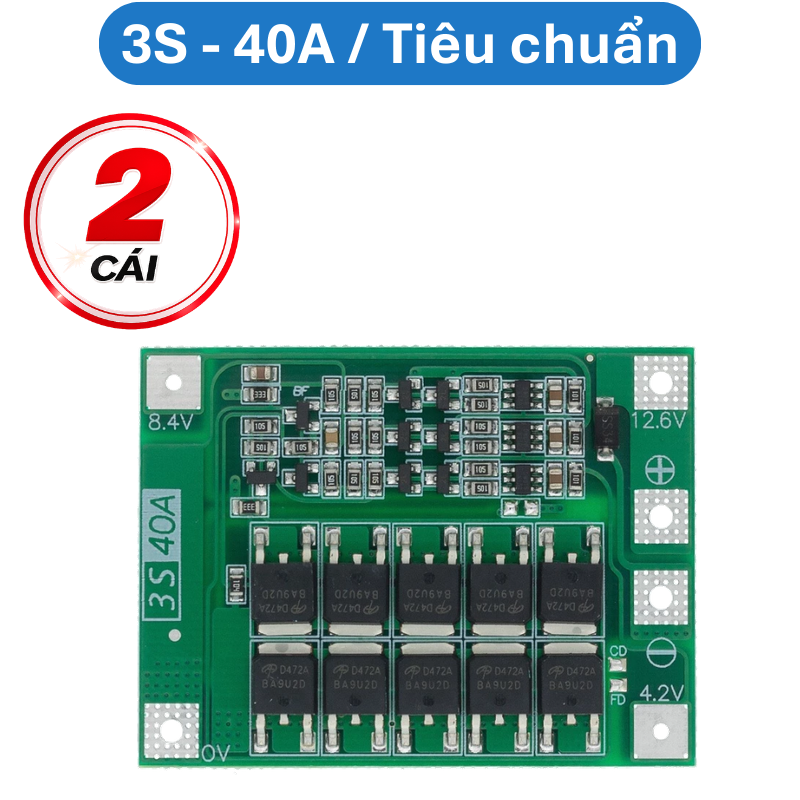

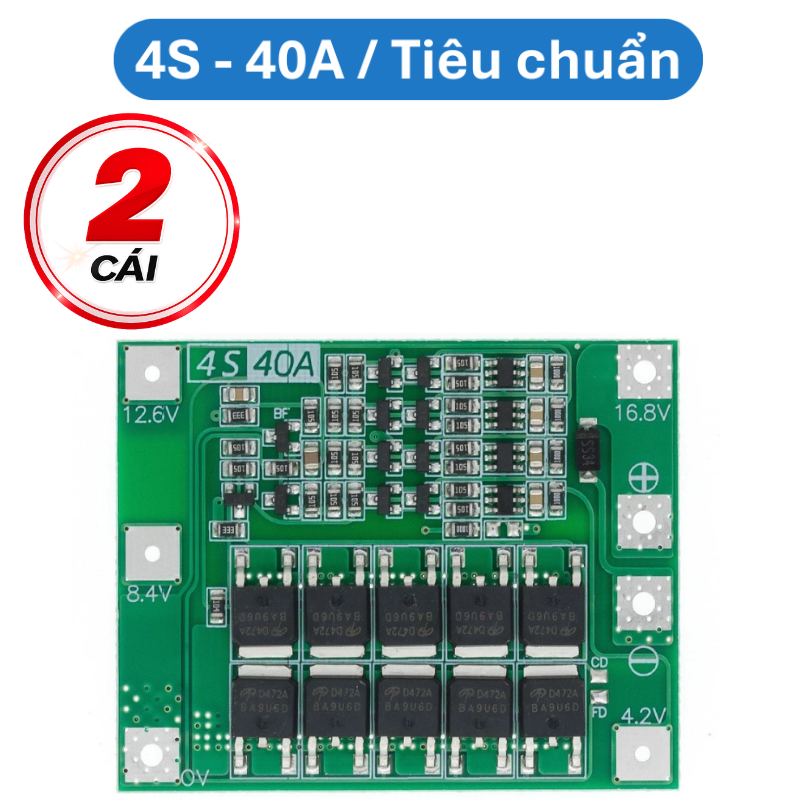

- Mạch sạc bảo vệ pin Lithium 3S/4S 40A 60A 18650 BMS 11.1V 12.6V/14.8V 16.8V là mạch chuyên dùng bảo vệ chống sạc quá đầy, xả quá sâu dễ gây hỏng pin.
- Mạch dùng để đóng các khối pin 3s/4s ( 3 cell/ 4 cell nối tiếp ) dùng cho máy khoan, máy cắt, mài mài, pin loa bluetooth, đèn, quạt và các thiết bị cầm tay chạy điện 12V khác. Dung lượng khối pin từ 2 aH đến 30.000mAh.
- Dòng sạc an toàn chỉ nên dưới 1/4 khôi pin.
🔹 THÔNG SỐ KỸ THUẬT
- Điện áp sạc đầy: 3S- 12.6 (±0.05V), 4S-16.8V (±0.05V)
- Điện áp xả cạn: 3S- 11.1V (±0.05V), 4S-14.8V (±0.05V)
- Nguồn sạc: 12.6V-16.8V
- Dòng xả liên tục và tối đa: 40A hoặc 60A ( tuỳ loại)
- Nhiệt độ hoạt động: -50 ℃ ~ +80 ℃
- Tính năng bảo vệ:
+ Bảo vệ quá dòng
+ Bảo vệ quá áp (tự ngắt khi đầy)
+ Bảo vệ quá tải
+ Bảo vệ ngắn mạch
🔹 HƯỚNG DẪN SỬ DỤNG
- Hàn mạch theo số lượng cell pin:
+1S hàn vào chân 4,2V
+2S hàn vào chân 8,4V
+3S hàn vào chân 12,6V
+4S hàn vào chân 16,8V
Khách hàng có thể tham khảo sơ đồ dưới đây:
